- Opis produktu
-
Opis produktu

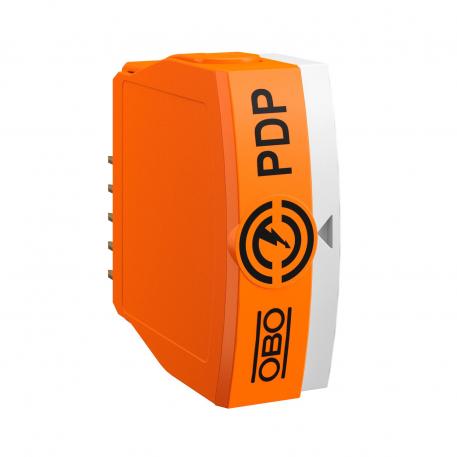

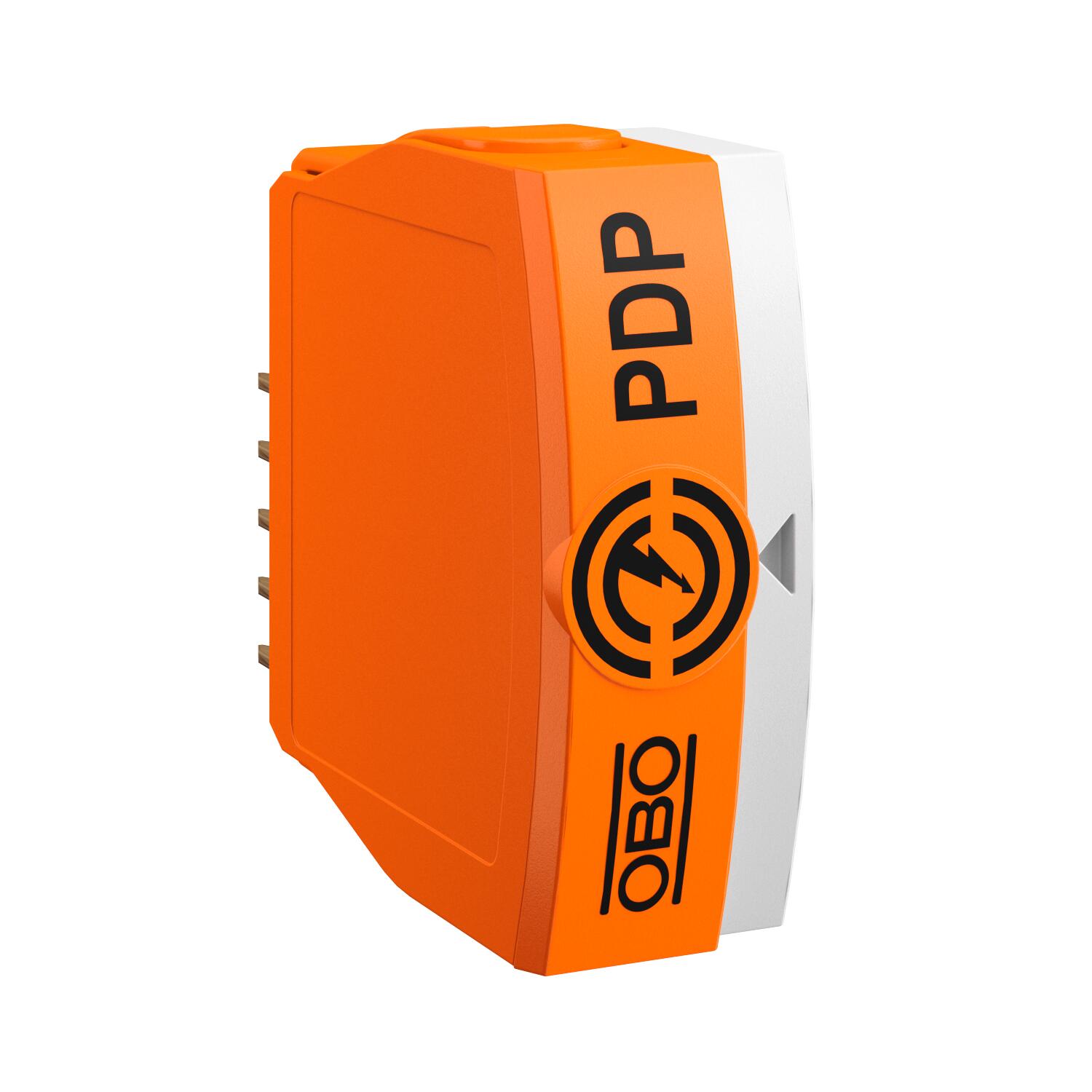

Upper part, plug-in data cable protection, type 1+2/D1+C2, for use in measurement, control and regulation technology

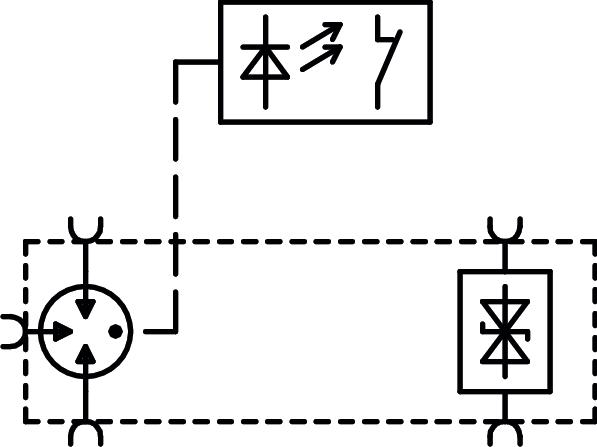

• Protection device for multi-wire systems
• Frequency range up to 100 MHz
• Low construction width of 17.5 mm
• With visual signalling and option of remote signalling
Application: Universal lightning and surge voltage protection for data transmission devices in MCR technology.
- Dane techniczne
-
Dane techniczne

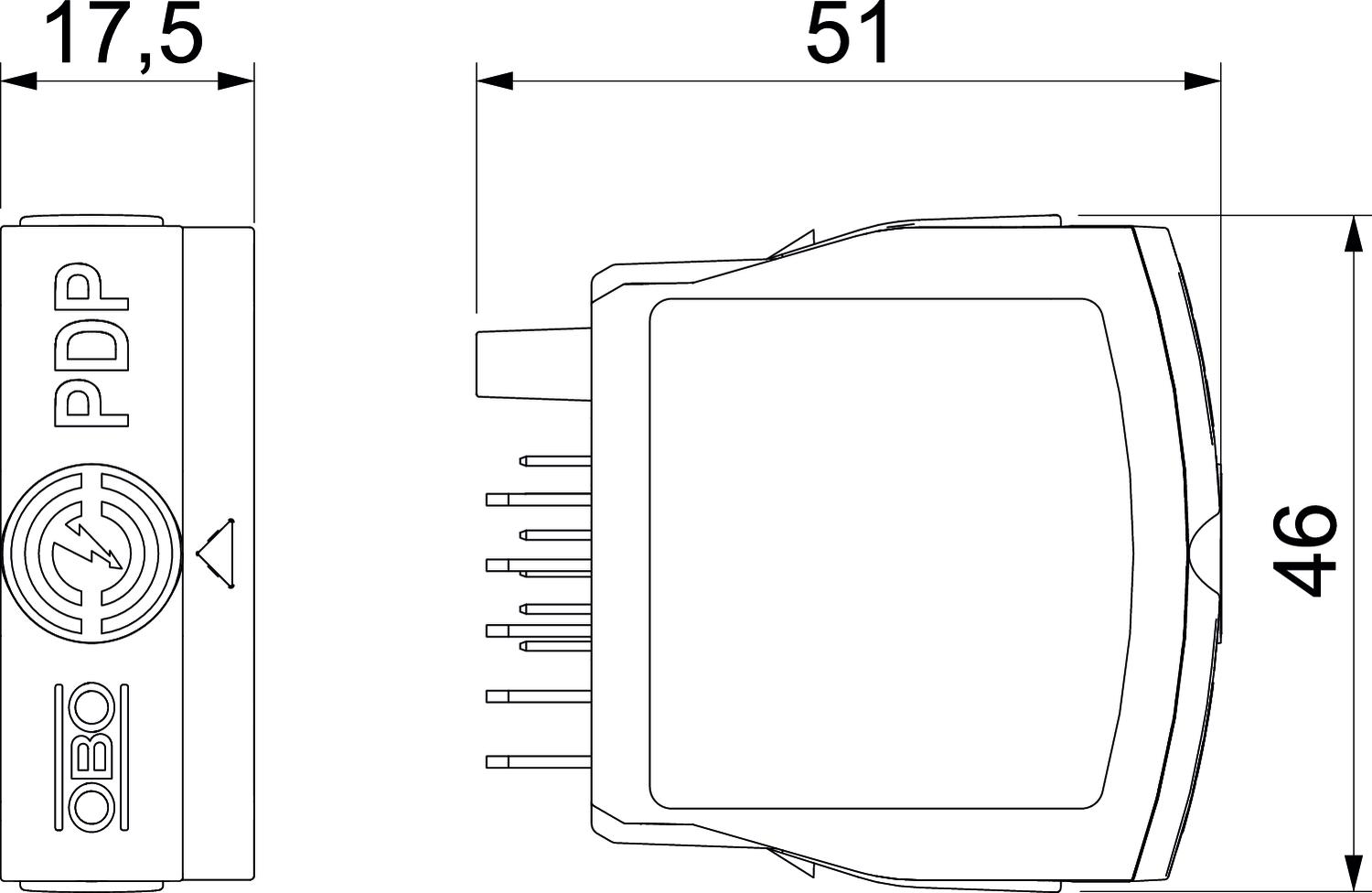

Badania według normy IEC 61643-21 Całkowity prąd impulsowy (10/350) 2,5 Całkowity prąd wyładowczy (8/20) 20 kA Częstotliwość graniczna 100 MHz Długość 51 mm Ekranowanie bezpośrednio Kategorie Typ 1+2 / D1+C2 LPZ 0→2 Montaż wejścia / wyjścia Zaciski śrubowe najwyższe napięcie ciągłe AC 12 najwyższe napięcie ciągłe DC 16 Opór wzdłużny 1.2 ± 5% Osłona połączeń tak Pojemność (żyła-ziemia) ≤30 pF Pojemność (żyła-żyła) ≤30 pF Prąd impulsowy 2,5 kA Przekrój przyłączanych przewodów giętkich min. 1,5 mm² Przekrój przyłączanych przewodów giętkich min. 0,14 mm² Przekrój przyłączanych przewodów sztywnych maks. 2,5 mm² Przekrój przyłączanych przewodów sztywnych min. 0,14 mm² Przekrój przyłączanych przewodów wielożyłowych maks. 2,5 mm² Przekrój przyłączanych przewodów wielożyłowych min. 0,14 mm² Rezystancja wzdłużna na linię 1,2 Ω ± 5% SPD zgodnie z EN 61643-11 Typ 1+2 SPD zgodnie z IEC 61643-1 klasa I+II SPD zgodnie z IEC 61643-21 Klasa I+II / D1+C2 Stopień ochrony IP 20 Sygnalizacja żadne System wtykowy Zacisk Szerokość 17,5 mm Tłumienność wtrąceniowa (insertion loss) ≤3 dB Uziemienie przez: Przewód przyłączeniowy/szyna kołpakowa Wymiar 12V Wysokość 46 mm Wytrzymałość na prąd impulsowy żyła-ziemia 10 kV / 5 kA Wytrzymałość na prąd impulsowy żyła-żyła 10 kV / 5 kA Zakres temperatur maks. 80 °C Zakres temperatur min. -40 °C Znamionowy prąd obciążenia AC 0,425 Znamionowy prąd obciążenia DC 0,6 A Znamionowy prąd wyładowczy (8/20 µs) 10 kA Znamionowy prąd wyładowczy In przy C2 (łącznie) 20 kA - Wszystkie typy
- Do pobrania
-
Karta danych technicznych PDP-P-2-12-OS / 5080424 , 0.22MB , pdfDeklaracja zgodności PDP-P-2-12-OS / 5080424 , 0.11MB , pdfPomoc przy doborze Systemy ochrony przeciwprzepięciowej TBS - Pomoc w doborze , 2.00MB , pdfPomoc przy doborze Pomoc przy doborze ochrony przeciwprzepięciowej , 0.30MB , pdfInstrukcja montażu Steckbarer Datenleitungsschutz PDP-OS 12V , 6.19MB , pdf
