Podkładka A2 12 | | 6,4 | 1,6 | M6

morepic-1

morepic-2

Podkładka A2

Nr kat. 3402304 | EAN 4012195300496

Nr kat. / Typ

Wymiar d min.

Wymiar d

Wymiar h

Gwint

Opis produktu

Opis produktu

Podładka uniwersalnego zastosowania.

Dane techniczne

Dane techniczne

Grubość blachy	0,06 in
Grubość materiału	1,6 mm
Gwint	M6
Kształt otworu	okrągła
Materiał	stal nierdzewna
Powierzchnia	pusty, po obróbce

Średnica	12 mm
Średnica otworu	6,4 mm
Średnica zewnętrzna	12 mm
Szlifowane	brak
Wymiar	M6

Wymiary

Wymiar d	6,4 mm
Wymiar d min.	12 mm

Wymiar h	1,6 mm

Wszystkie typy

Wszystkie typy

Typ	Wymiar d min.	Wymiar d	Wymiar h	Gwint	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
WS M6 D12 A2	12 mm	6,4 mm	1,6 mm	M6	3402304	Sztuka	100 Sztuka
WS M8 D16 A2	16 mm	8,4 mm	1,6 mm	M8	3402312	Sztuka	100 Sztuka
WS M10 D20 A2	20 mm	10,5 mm	2 mm	M10	3402320	Sztuka	100 Sztuka
WS M12 D24 A2	24 mm	13 mm	2,5 mm	M12	3402339	Sztuka	100 Sztuka

Do pobrania

Karta danych technicznych WS M6 D12 A2 / 3402304 , 0.17MB , pdf

Katalog Fastening materials , 19.78MB , pdf

Deklaracja zgodności WS M6 D12 A2 / 3402304 , 0.06MB , pdf

Do pobrania

REACH Deklaracja zgodności WS M6 D12 A2 / 3402304 , 0.12MB , pdf

Do pobrania

RoHS Deklaracja zgodności WS M6 D12 A2 / 3402304 , 0.12MB , pdf

Do pobrania

Rysunek produktu WS M6 D12 A2 / 3402304, 14.98 kB, jpg

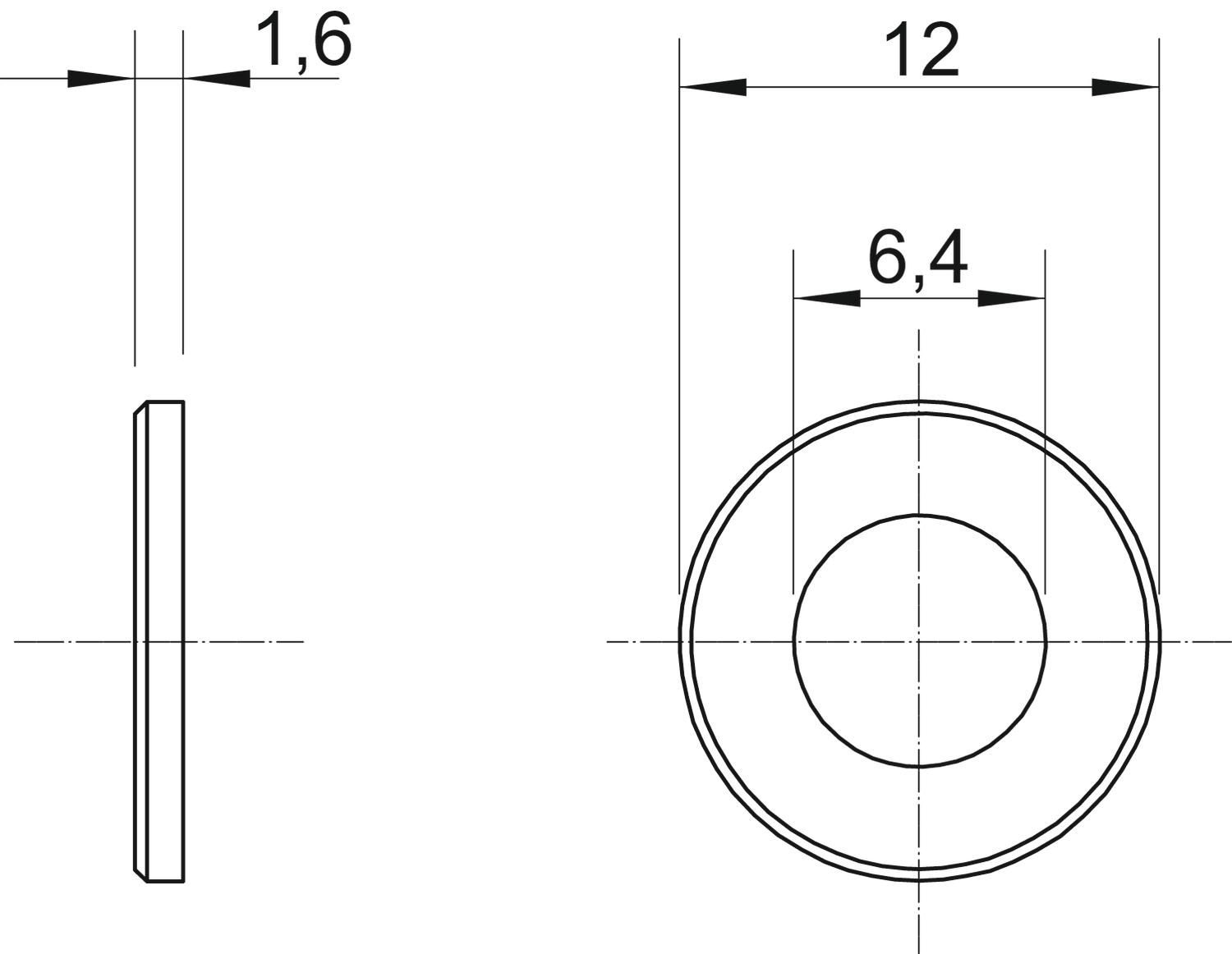

Rysunek wymiarowy WS M6 D12 A2 / 3402304, 61.64 kB, jpg

WS M6 D12 A2 / 3402304

3402304_KSTP1.stp, 9.06 kB
