Podkładka ISO 7093 28 | | 11 | 2,5 | M10

morepic-1

morepic-2

Podkładka ISO 7093

Nr kat. 3402223 | EAN 4012195300434

Nr kat. / Typ

Wymiar d min.	28 mm

Wymiar d

Wymiar h	2,5 mm

Gwint

Opis produktu

Opis produktu

Podkładka o dużej średnicy do uniwersalnego zastosowania.

Dane techniczne

Dane techniczne

Grubość blachy	0,1 in
Grubość materiału	2,5 mm
Gwint	M10
Kształt otworu	okrągła
Materiał	Stal
Powierzchnia	cynkowane galwanicznie
Ślad węglowy CO2 (GWP) od kołyski po bramę	0,0338 kg CO₂e / 1 Sztuka

Średnica wewnętrzna	11 mm
Średnica zewnętrzna	28 mm
Wymiar	M10
Wymiar d	11 mm
Wymiar d min.	28 mm
Wymiar h	2,5 mm
Z zębami	brak

Wszystkie typy

Wszystkie typy

Typ	Wymiar d min.	Wymiar d	Wymiar h	Gwint	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
WS M6 D28 G	28 mm	6,5 mm	2,5 mm	M6	3402207	Sztuka	100 Sztuka
WS M8 D28 G	28 mm	8,5 mm	2,5 mm	M8	3402215	Sztuka	100 Sztuka
WS M10 D28 G	28 mm	11 mm	2,5 mm	M10	3402223	Sztuka	100 Sztuka

Do pobrania

Karta danych technicznych WS M10 D28 G / 3402223 , 0.15MB , pdf

Przewodnik Ochrona przeciwpożarowa w elektrotechnice - przewodnik dla instalacji budynkowych zabezpieczonych w wypadek pożaru , 2.10MB , pdf

Broszura False ceiling installations , 2.70MB , pdf

Katalog Fastening materials , 19.78MB , pdf

Deklaracja zgodności UE WS M10 D28 G / 3402223 , 0.06MB , pdf

Do pobrania

REACH Deklaracja zgodności WS M10 D28 G / 3402223 , 0.12MB , pdf

Do pobrania

RoHS Deklaracja zgodności WS M10 D28 G / 3402223 , 0.13MB , pdf

Do pobrania

Rysunek produktu WS M10 D28 G / 3402223, 12.59 kB, jpg

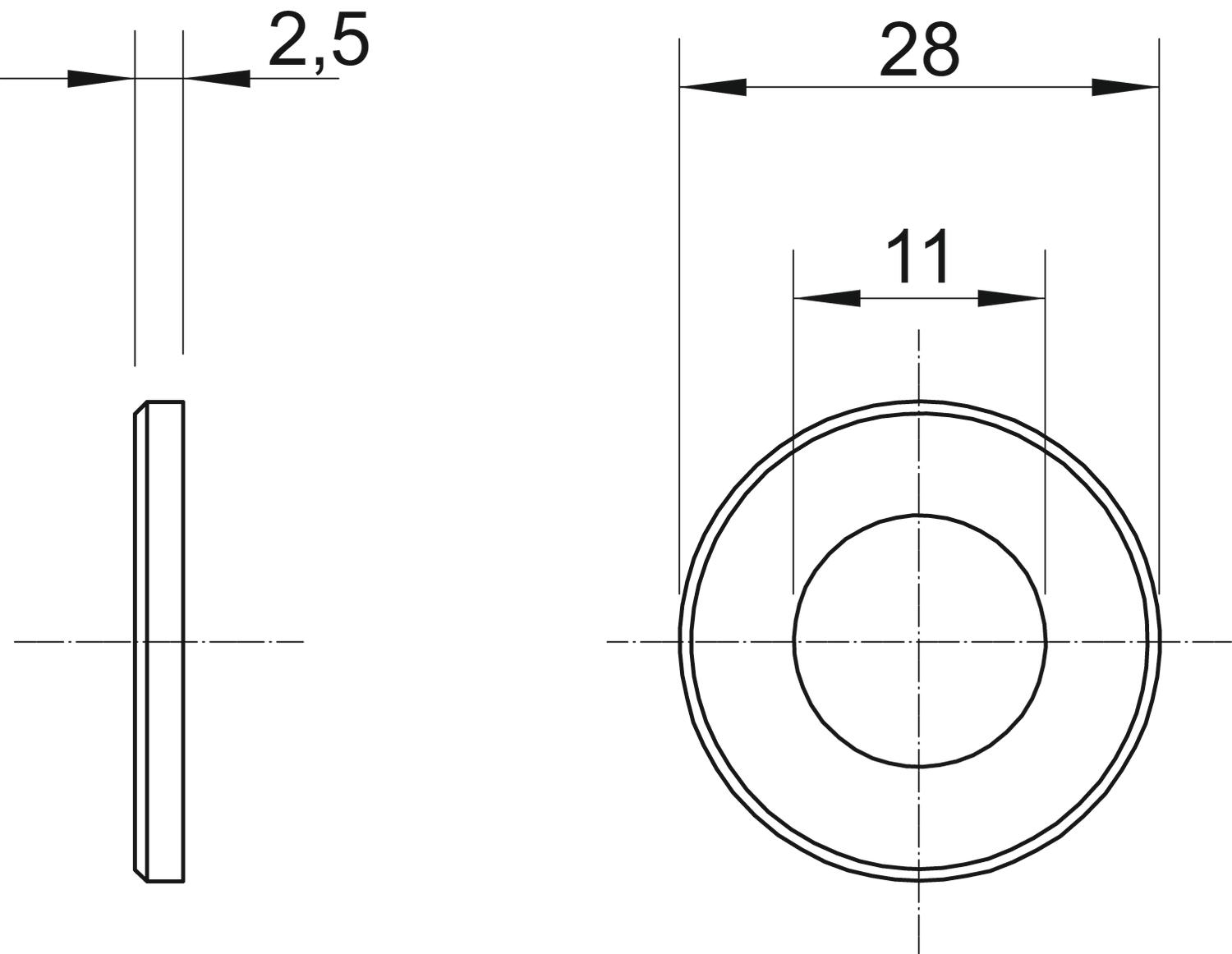

Rysunek wymiarowy WS M10 D28 G / 3402223, 61.47 kB, jpg
