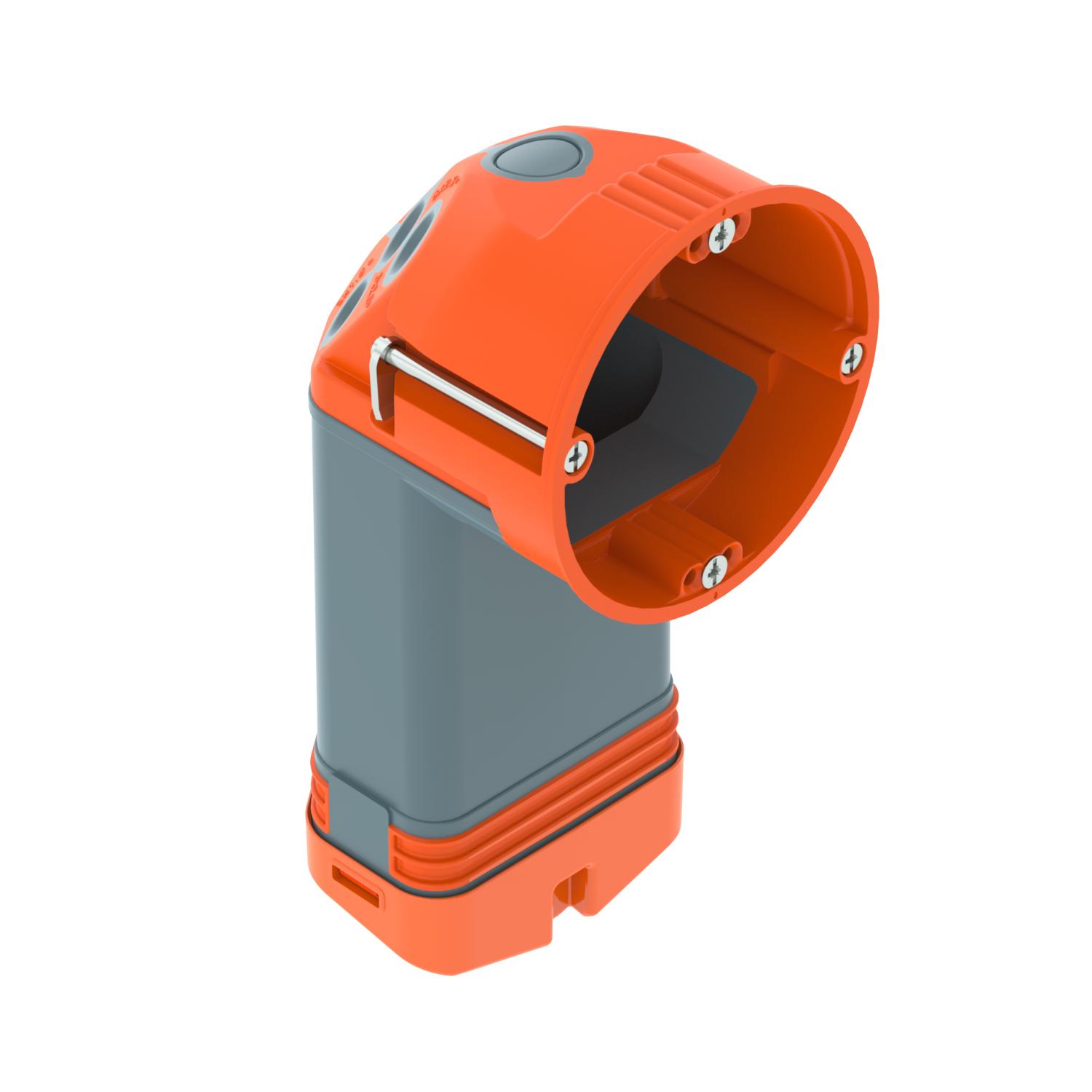

Puszka do elektroniki do ścian płytowych 74, hermetyczna, z rękawem elastomerowym
Nr kat. 2003828 | EAN 4012197276676
- Opis produktu
-
Opis produktuPuszka do elektroniki do ścian płytowych z przepustami membranowymi i dodatkowym miejscem na okablowanie, do stosowania w ścianach o głębokości zabudowy co najmniej 75 mm i grubości płyty 5 - 35 mm.
• 2 x 3 kopułki śrubowe
• Śruby do osprzętu, uchwyty zaciskowe
• 2 wejścia na kable NYM 3 x 1,5 mm²
• 2 wejścia na kable NYM 3 x 2,5 mm² lub 5 x 1,5 mm²
• 2 wejścia na kable NYM 5 x 2,5 mm² lub 7 x 1,5 mm²
• 2 przepusty rurowe kombinowane do Ø 20 i 25 mm w dolnej części rękawa elastomerowego
Testowane zgodnie z DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
-
- Dane techniczne
-
Dane techniczne
Bezhalogenowy tak Do średnicy rury 20/25 mm Hermetyczna tak Ilość połączeń 1 Kolor pomarańczowy / szary Kształt inne Liczba wlotów 8 Materiał Polipropylen / Elastomer termoplastyczny Materiał samogasnący zgodnie z VDE 0471/IEC 60695-2-11, temperatura badania 850°C Mocowanie osprzętu Śruby Napięcie znamionowe 400 V Odporny na uderzenia brak Odpowiednie do płyt o grubości maks. 35 mm Odpowiednie do płyt o grubości min. 5 mm Przekrój znamionowy maks. 2,5 mm² Przekrój znamionowy min. 1,5 mm² Rodzaj przepustu w obudowie Membrana do przebijania Rozstaw śrub w pokrywie 61 mm Średnica 68 mm Średnica frezowanego otworu 68 mm Stopień ochrony IP 30 Wejścia kombinowane Ø 20/25 mm 2 Wejścia przewodów 3 x 1,5 mm² 2 Wejścia przewodów 3 x 2,5 mm² / 5 x 1,5 mm² 2 Wejścia przewodów 5 x 2,5 mm² / 7 x 1,5 mm² 2 Wspornik Łącznik puszek do ścian płytowych Zamocowanie pokrywy Śruby Ze śrubami tak Wymiary

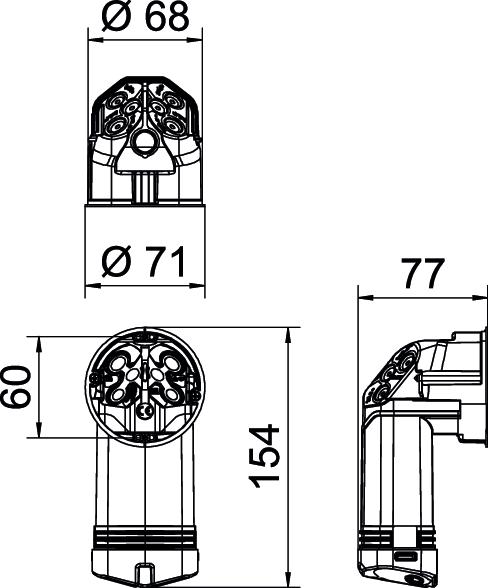

Długość 154 mm Szerokość 71 mm Wysokość 77 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,2212 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) szt. Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 0,2212 kg CO2e / 1 Sztuka - Wszystkie typy
- Do pobrania
-
Karta danych technicznych HE 74-L / 2003828 , 0.29MB , pdfDeklaracja zgodności UE HE 74-L / 2003828 , 0.13MB , pdfREACH Deklaracja zgodności HE 74-L / 2003828 , 0.12MB , pdfRoHS Deklaracja zgodności HE 74-L / 2003828 , 0.12MB , pdfInstrukcja montażu Instrukcja montażu puszek do ścian płytowych , 8.35MB , pdf
