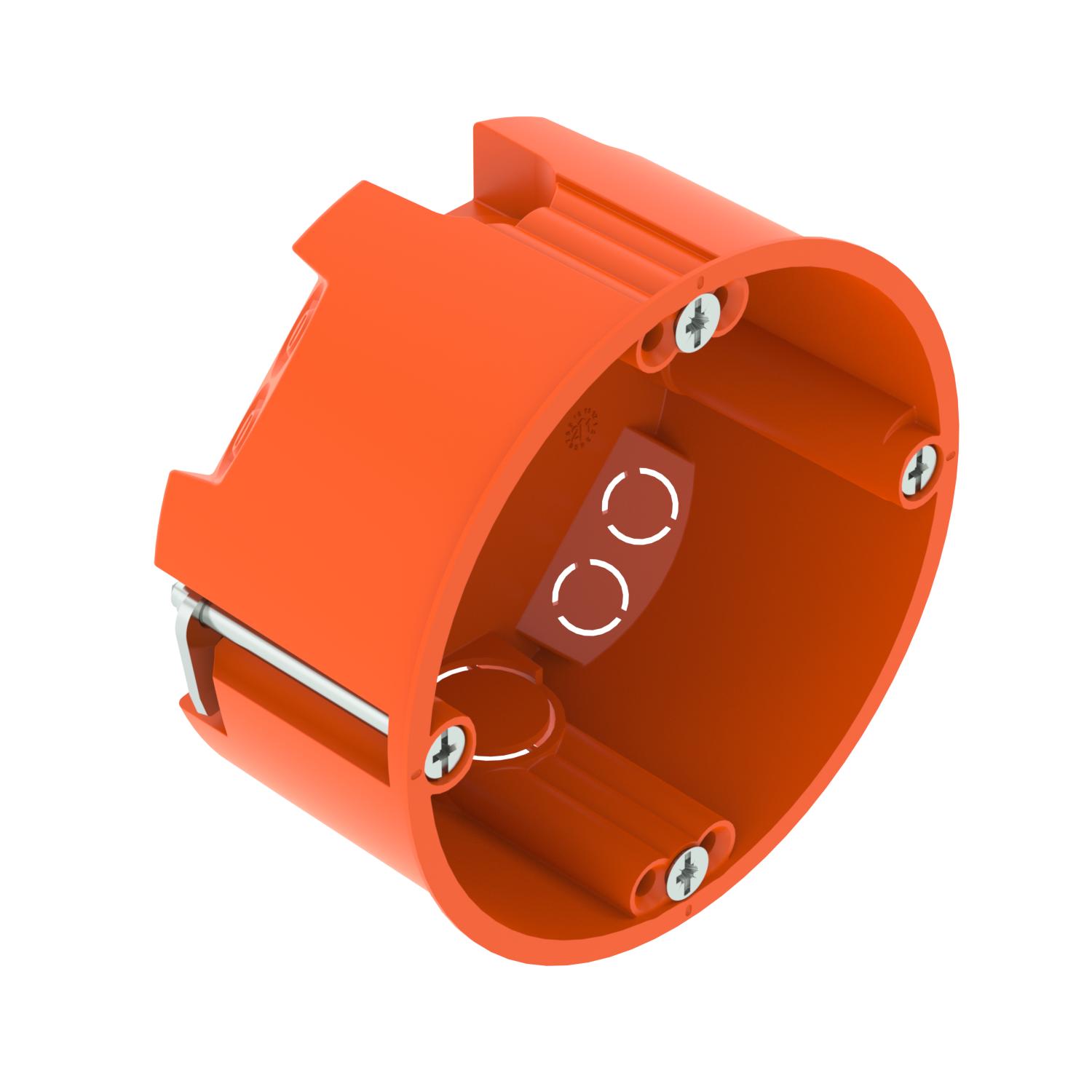

Puszka do ścian płytowych 35

Nr kat. 2003800 | EAN 4012196687060

Nr kat. / Typ	2003800 / HG 35

Wysokość	35 mm

Średnica	68 mm

Średnica frezowanego otworu	68 mm

Liczba wlotów	6

Opis produktu

Opis produktu

Puszka do ścian płytowych do zastosowania w ścianach o głębokości zabudowy co najmniej 35 mm i grubości płyty 5 - 28 mm.

• 2 x 3 kopułki śrubowe
• Śruby do osprzętu, uchwyty zaciskowe
• 4 wejścia na kable NYM 3 x 1,5 mm
• 2 wejścia na kable NYM 3 x 2,5 mm² lub 5 x 1,5 mm²
• Połączenie z innymi puszkami HG 35 poprzez łącznik typu ZH 11-V
Akcesoria w dostawie: 10 x łącznik typu ZH 11-V
Testowane zgodnie z DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
Hermetyczna	brak
Ilość połączeń	1
Kolor	pomarańczowy
Kształt	okrągła
Liczba wlotów	6
Materiał	Polipropylen
Materiał samogasnący	zgodnie z VDE 0471/IEC 60695-2-11, temperatura badania 850°C
Mocowanie osprzętu	Śruby
Napięcie znamionowe	400 V
Odporny na uderzenia	brak
Odpowiednie do płyt o grubości maks.	28 mm
Odpowiednie do płyt o grubości min.	5 mm
Pokrywa	bez

Przekrój znamionowy maks.	2,5 mm²
Przekrój znamionowy min.	1,5 mm²
Rodzaj przepustu w obudowie	Otwory wyłamywane
Rodzaj wejścia	Przewody NYM i linii danych
Średnica	68 mm
Średnica frezowanego otworu	68 mm
Stopień ochrony	IP 30
Wejścia przewodów 3 x 1,5 mm²	4
Wejścia przewodów 3 x 2,5 mm² / 5 x 1,5 mm²	2
Wspornik	Łącznik puszek do ścian płytowych
Wymiar	Ø68mm, H35mm
Zamocowanie pokrywy	Śruby
Ze śrubami	tak

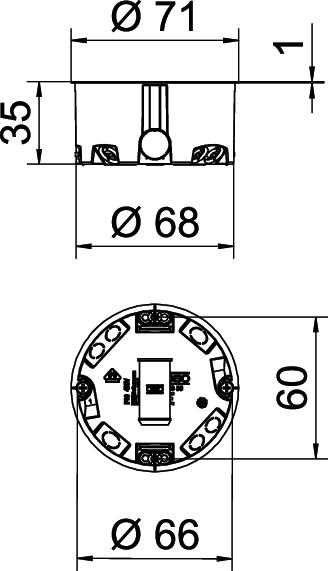

Wymiary

Wysokość	35 mm

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,064 kg CO₂e
Data pomiaru, wartość CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	szt.

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	0,064 kg CO2e / 1 Sztuka

Wszystkie typy

Wszystkie typy

Typ	Wysokość	Średnica	Średnica frezowanego otworu	Liczba wlotów	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
HG 35	35 mm	68 mm	68 mm	6	2003800	Sztuka	25 Sztuka

Dodatki

Akcesoria montażowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pierścień kompensacyjny	ZH 68-AR	2003840	Sztuka	10 Sztuka
Pierścień wyrównawczy 10	ZH 10-AR	2003842	Sztuka	25 Sztuka
Pierścień wyrównawczy 20	ZH 20-AR	2003844	Sztuka	25 Sztuka
Łącznik puszek do ścian płytowych	ZH 11V	2003846	Sztuka	10 Sztuka
Wewnętrzna pokrywa do puszki podtynkowej	ZH 60-ID	2003848	Sztuka	25 Sztuka
