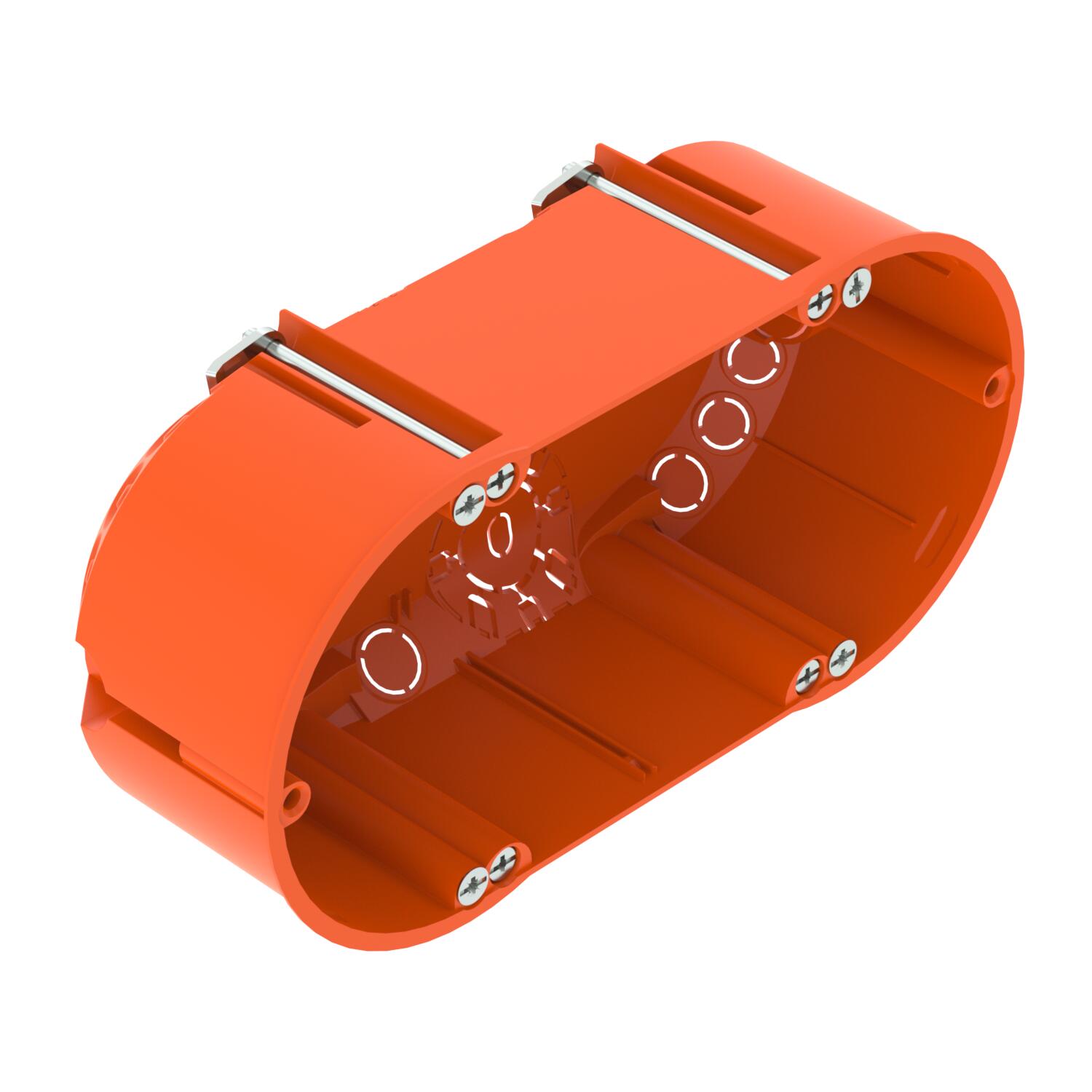

Puszka do ścian płytowych 47, podwójna
Nr kat. 2003822 | EAN 4012196863945
- Opis produktu
-
Opis produktuPuszka do ścian płytowych do stosowania w ścianach o głębokości zabudowy co najmniej 47 mm i grubości płyty 5 - 40 mm.
• 2 x 3 kopułki śrubowe
• Śruby do osprzętu, śruby z uchwytami dociskowymi
• 4 przepusty rurowe kombinowane do Ø 20 i 25 mm
• 4 wejścia na kable NYM 3 x 1,5 mm
• 2 wejścia na kable NYM 3 x 2,5 mm² lub 5 x 1,5 mm²
• 2 wejścia na kable NYM 5 x 2,5 mm² lub 7 x 1,5 mm²
• Połączenie z innymi puszkami poprzez łącznik typu ZH 11-V
Testowane zgodnie z DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
-
- Dane techniczne
-
Dane techniczne
Bezhalogenowy tak Do średnicy rury 20/25 mm Hermetyczna brak Ilość połączeń 2 Kolor pomarańczowy Kształt owalny Liczba wlotów 12 Materiał Polipropylen Materiał samogasnący zgodnie z VDE 0471/IEC 60695-2-11, temperatura badania 850°C Mocowanie osprzętu Śruby Napięcie znamionowe 400 V Odporny na uderzenia brak Odpowiednie do płyt o grubości maks. 40 mm Odpowiednie do płyt o grubości min. 5 mm Pokrywa bez Przekrój znamionowy maks. 2,5 mm² Przekrój znamionowy min. 1,5 mm² Rodzaj przepustu w obudowie Otwory wyłamywane Rodzaj wejścia Przewody NYM, przewody multimedialne oraz peszle Średnica frezowanego otworu 68 mm Stopień ochrony IP 30 Wejścia kombinowane Ø 20/25 mm 4 Wejścia przewodów 3 x 1,5 mm² 4 Wejścia przewodów 3 x 2,5 mm² / 5 x 1,5 mm² 2 Wejścia przewodów 5 x 2,5 mm² / 7 x 1,5 mm² 2 Wspornik Łącznik puszek do ścian płytowych Wymiar 142x71 Zamocowanie pokrywy Śruby Ze śrubami tak Wymiary

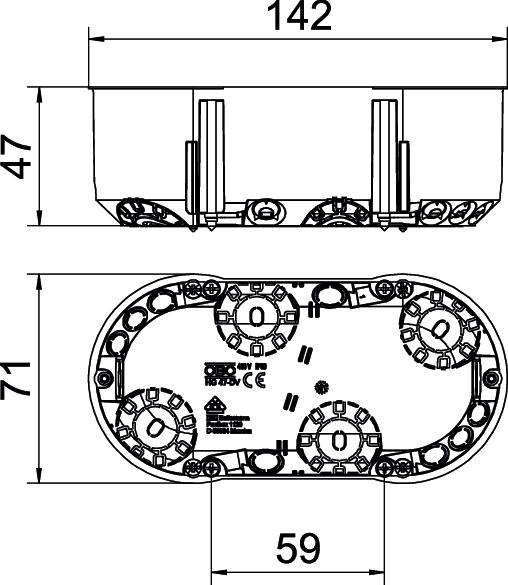

Długość 142 mm Szerokość 71 mm Wysokość 47 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,1446 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) szt. Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 0,1446 kg CO2e / 1 Sztuka - Wszystkie typy
- Do pobrania
-
Karta danych technicznych HG 47-DV / 2003822 , 0.20MB , pdfDeklaracja zgodności UE HG 47-DV / 2003822 , 0.13MB , pdfREACH Deklaracja zgodności HG 47-DV / 2003822 , 0.12MB , pdfRoHS Deklaracja zgodności HG 47-DV / 2003822 , 0.12MB , pdfInstrukcja montażu Instrukcja montażu puszek do ścian płytowych , 8.35MB , pdf
