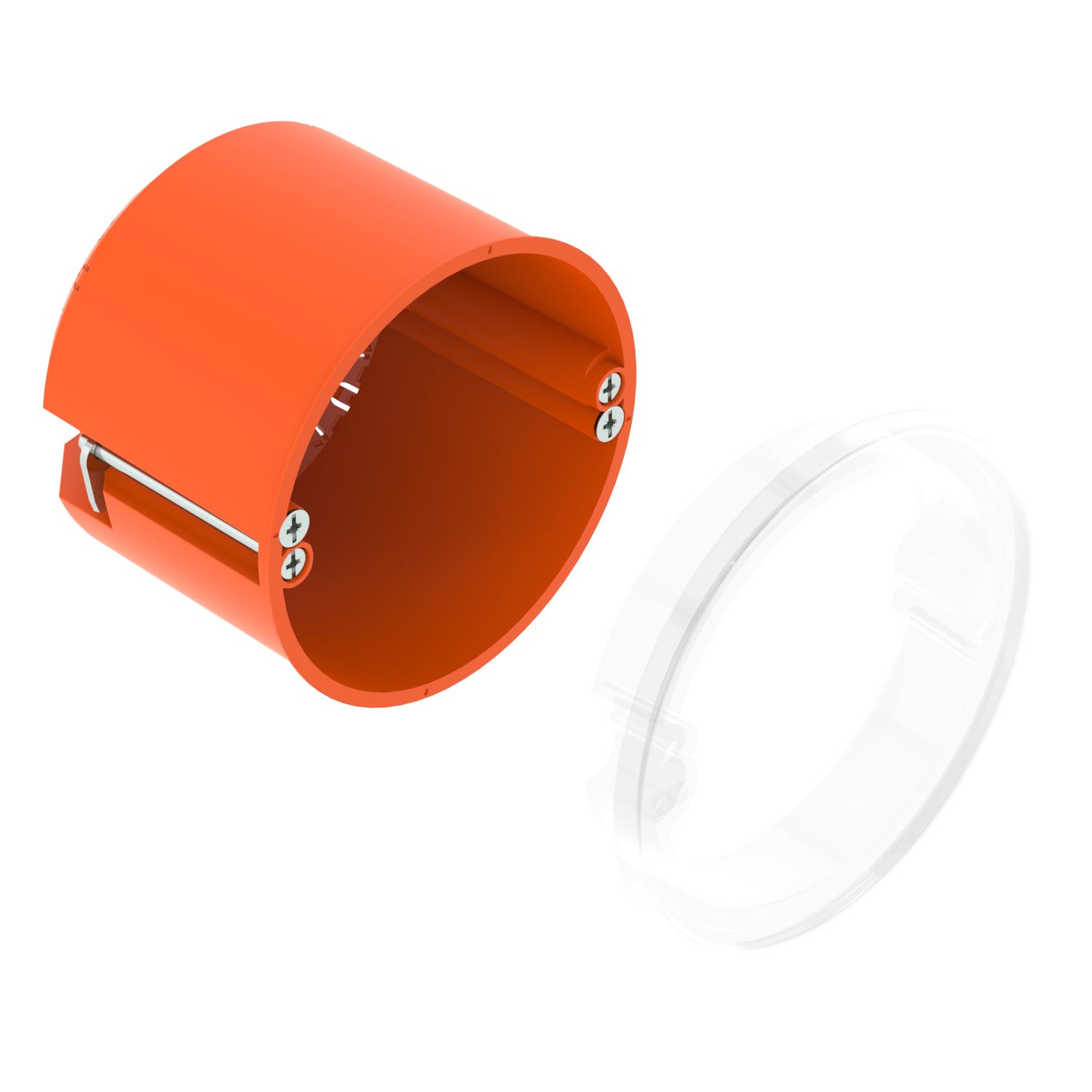

Puszka do ścian płytowych 61, CEE/PERILEX, z pierścieniem uszczelniającym
Nr kat. 2003819 | EAN 4012196700790
- Opis produktu
-
Opis produktuPuszka do ścian płytowych CEE/PERILEX z pierścieniem uszczelniającym, do stosowania w ścianach o głębokości zabudowy co najmniej 61 mm i grubości płyty 5 - 40 mm.
• 2 kopułki śrubowe
• Śruby do osprzętu, uchwyty zaciskowe
• 3 przepusty rurowe kombinowane do Ø 20 i 25 mm
• 3 wejścia na kable NYM 3 x 2,5 mm² lub 5 x 1,5 mm²
• 2 wejścia na kable NYM 5 x 2,5 mm² lub 7 x 1,5 mm²
• 1 wejście na kable NYM 3 x 1,5 mm²
Testowane zgodnie z DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
-
- Dane techniczne
-
Dane techniczne

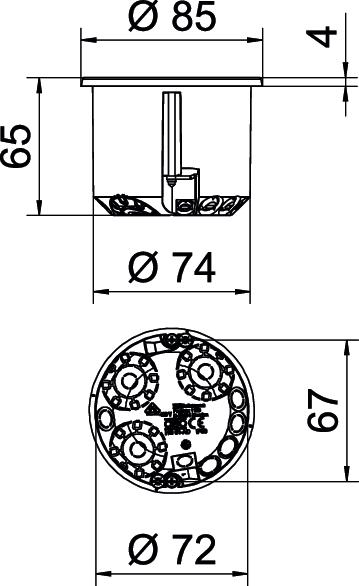

Bezhalogenowy tak Do średnicy rury 20/25 mm Hermetyczna brak Ilość połączeń 1 Kolor pomarańczowy Kształt okrągła Liczba wlotów 9 Materiał Polipropylen Materiał samogasnący zgodnie z VDE 0471/IEC 60695-2-11, temperatura badania 850°C Mocowanie osprzętu Śruby Napięcie znamionowe 400 V Odporny na uderzenia brak Odpowiednie do płyt o grubości maks. 40 mm Odpowiednie do płyt o grubości min. 5 mm Pokrywa bez Przekrój znamionowy maks. 2,5 mm² Przekrój znamionowy min. 1,5 mm² Rodzaj przepustu w obudowie Otwory wyłamywane Rodzaj wejścia Przewody NYM i peszle Rozstaw śrub w pokrywie 67 mm Średnica 74 mm Średnica frezowanego otworu 74 mm Stopień ochrony IP 34 Wejścia kombinowane Ø 20/25 mm 3 Wejścia przewodów 3 x 1,5 mm² 1 Wejścia przewodów 3 x 2,5 mm² / 5 x 1,5 mm² 3 Wejścia przewodów 5 x 2,5 mm² / 7 x 1,5 mm² 2 Wspornik bez Wymiar Ø74mm, H61mm Zamocowanie pokrywy Śruby Ze śrubami tak Wymiary
Wysokość 61 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,105 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) szt. Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 0,105 kg CO2e / 1 Sztuka - Wszystkie typy
- Do pobrania
-
Karta danych technicznych HG 61-AD-IP / 2003819 , 0.22MB , pdfDeklaracja zgodności UE HG 61-AD-IP / 2003819 , 0.13MB , pdfREACH Deklaracja zgodności HG 61-AD-IP / 2003819 , 0.13MB , pdfRoHS Deklaracja zgodności HG 61-AD-IP / 2003819 , 0.13MB , pdfCertyfikat (pozwolenie na używanie znaku) VDE potwierdzenie zgodności HG 61 , 0.34MB , pdfInstrukcja montażu Instrukcja montażu puszek do ścian płytowych , 8.35MB , pdf
