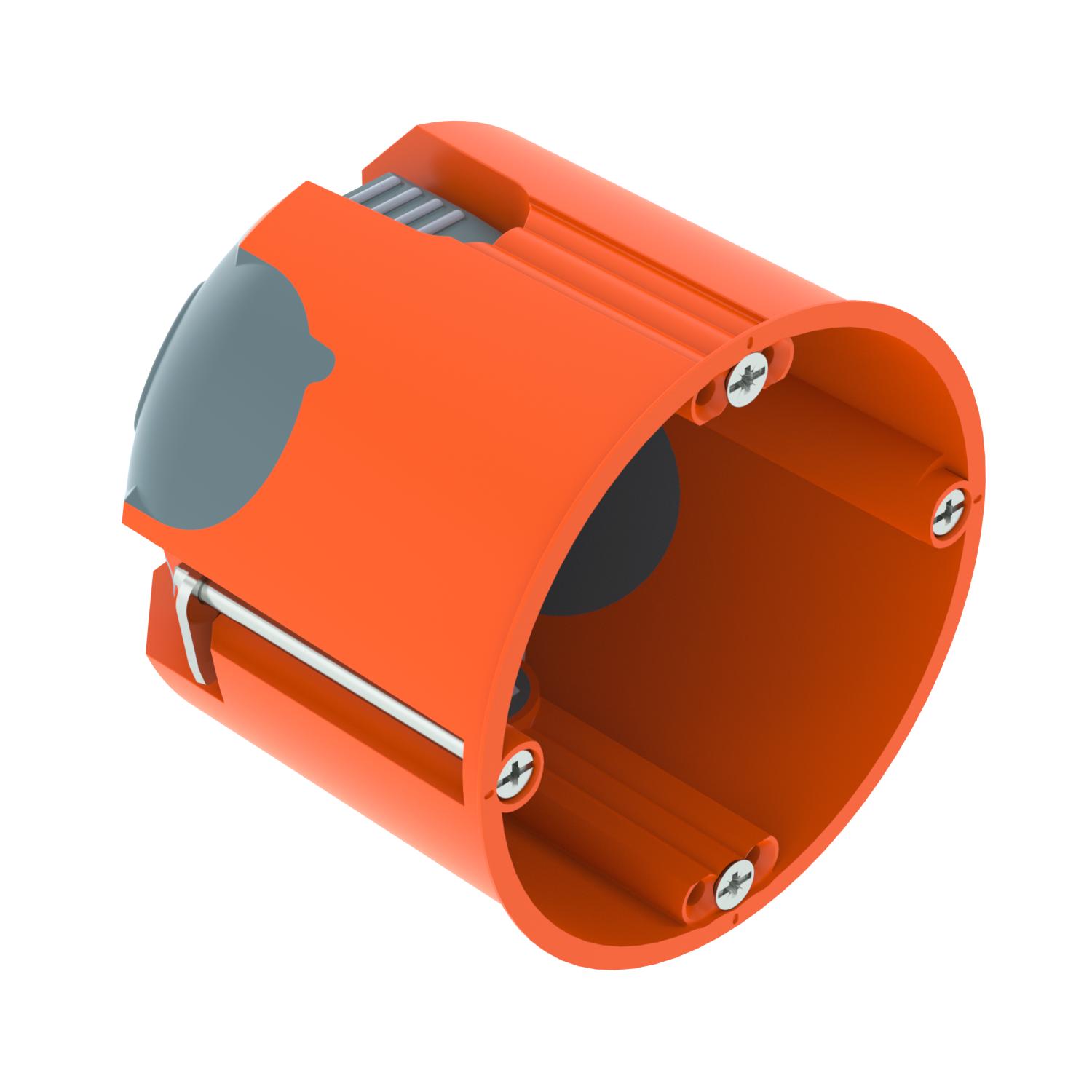

Puszka do ścian płytowych 61, hermetyczna
Nr kat. 2003808 | EAN 4012196715947
- Opis produktu
-
Opis produktuPuszka do ścian płytowych z hermetycznymi wejściami membranowymi, do stosowania w ścianach o głębokości zabudowy co najmniej 61 mm i grubości płyty 5 - 40 mm.
• 2 x 3 Schraubdome
• Geräteschrauben, Klemmlaschen
• 2 Kombi-Rohreinführungen Ø 20 und 25 mm
• 4 Einführungen für NYM-Leitungen 3 x 1,5 mm
• 2 Einführungen für NYM-Leitungen 3 x 2,5 mm² oder 5 x 1,5 mm²
• 2 Einführungen für NYM-Leitungen 5 x 2,5 mm² oder 7 x 1,5 mm²
• Luftdichte Verbindung mit weiteren Gerätedosen über Verbindungsstutzen Typ ZH 11-V
• Schallschutz geprüft bis 70 dB nach ISO 10140-2
Lieferzubehör: 10 x Verbindungsstutzen Typ ZH 11-V
Testowane zgodnie z DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
-
- Dane techniczne
-
Dane techniczne

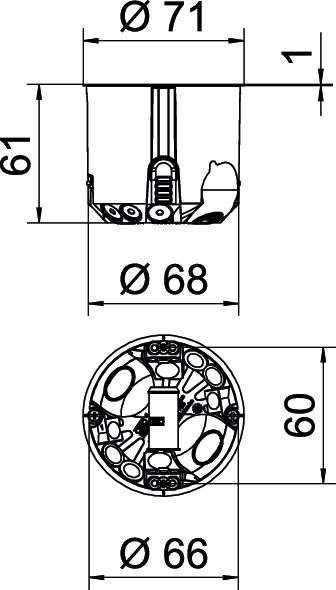

Bezhalogenowy tak Do średnicy rury 20/25 mm Hermetyczna tak Ilość połączeń 1 Izolacja dźwiękowa przetestowano do 70 dB zgodnie z ISO 10140-2 Kolor pomarańczowy / szary Kształt okrągła Liczba wlotów 10 Materiał Polipropylen / Elastomer termoplastyczny Materiał samogasnący zgodnie z VDE 0471/IEC 60695-2-11, temperatura badania 850°C Mocowanie osprzętu Śruby Napięcie znamionowe 400 V Odporny na uderzenia brak Odpowiednie do płyt o grubości maks. 40 mm Odpowiednie do płyt o grubości min. 5 mm Pokrywa bez Przekrój znamionowy maks. 2,5 mm² Przekrój znamionowy min. 1,5 mm² Rodzaj przepustu w obudowie Membrana do przebijania Rodzaj wejścia Przewody NYM, przewody multimedialne i peszle Średnica 68 mm Średnica frezowanego otworu 68 mm Stopień ochrony IP 30 Wejścia kombinowane Ø 20/25 mm 2 Wejścia przewodów 3 x 1,5 mm² 4 Wejścia przewodów 3 x 2,5 mm² / 5 x 1,5 mm² 2 Wejścia przewodów 5 x 2,5 mm² / 7 x 1,5 mm² 2 Wspornik Łącznik puszek do ścian płytowych Wymiar Ø68mm, H61mm Zamocowanie pokrywy Śruby Ze śrubami tak Wymiary
Wysokość 61 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,0889 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) szt. Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 0,0889 kg CO2e / 1 Sztuka - Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pierścień kompensacyjny
ZH 68-AR 2003840 10 Sztuka
Pierścień wyrównawczy 10
ZH 10-AR 2003842 25 Sztuka
Pierścień wyrównawczy 20
ZH 20-AR 2003844 25 Sztuka
Łącznik puszek do ścian płytowych
ZH 11V 2003846 10 Sztuka
Wewnętrzna pokrywa do puszki podtynkowej
ZH 60-ID 2003848 25 Sztuka - Do pobrania
-
