Puszka odgałęźna T 60, dławiki elastyczne 100x100x48 | 7 | IP 66 | jasnoszary; RAL 7035
morepic-1 morepic-2 morepic-3 video-1

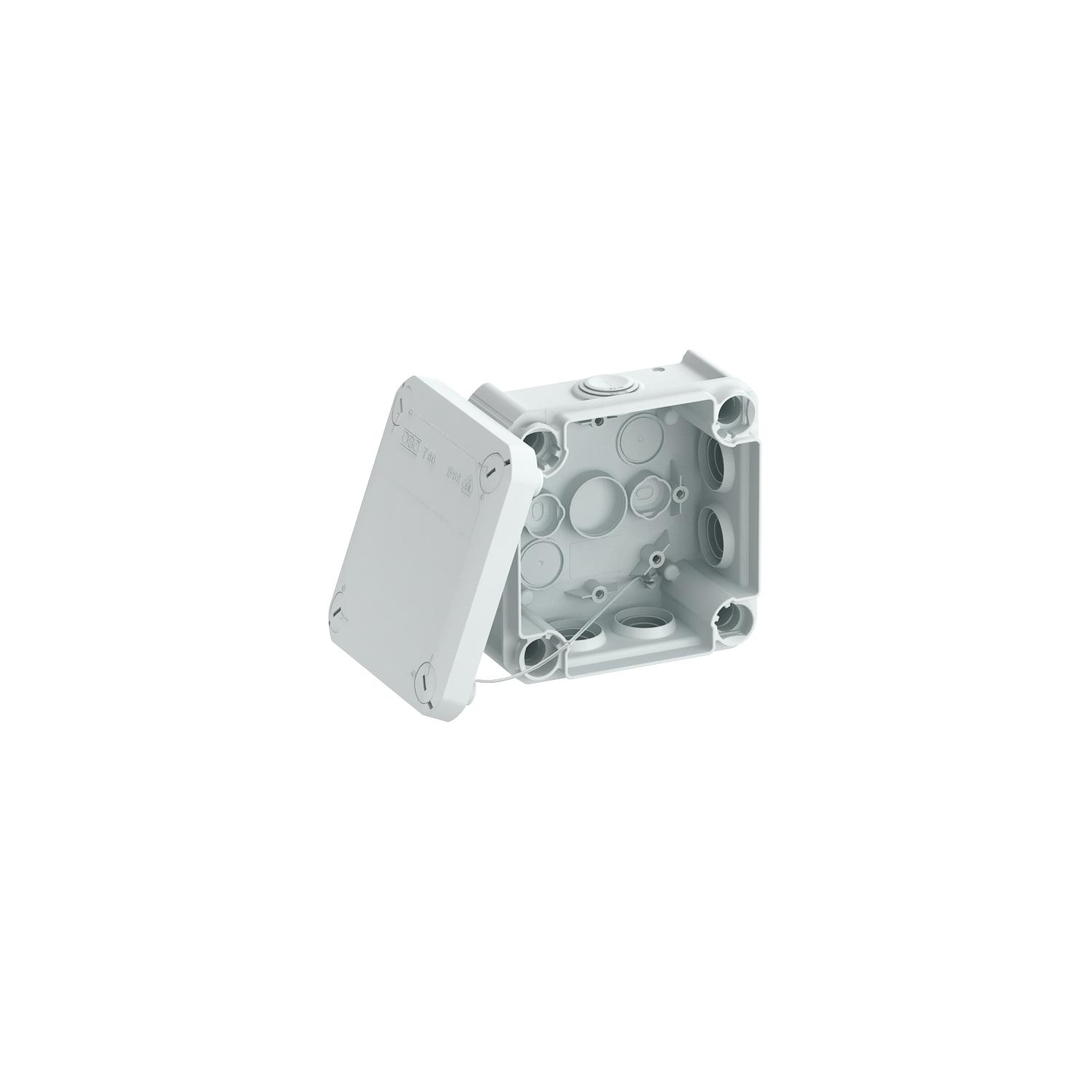

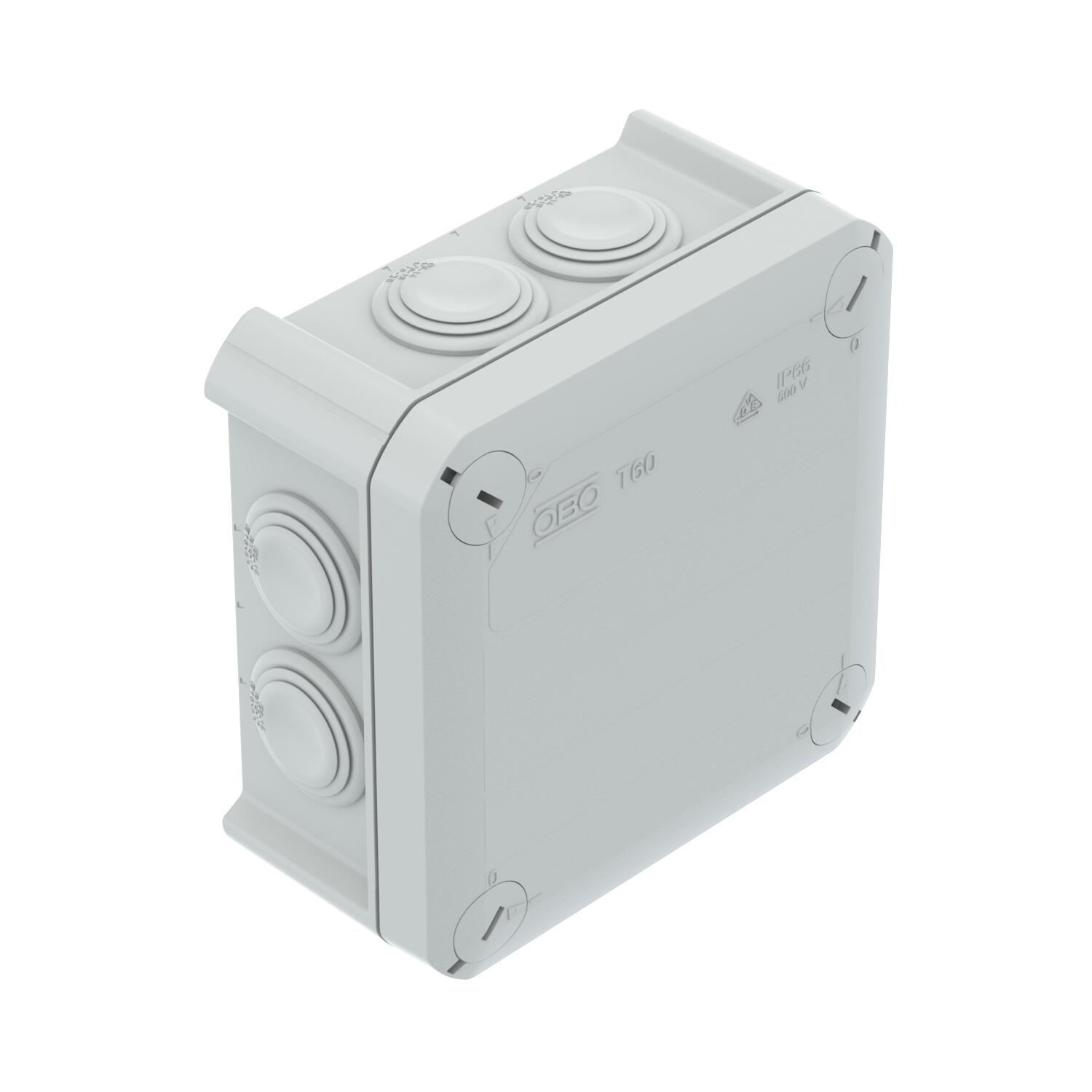

Puszka odgałęźna T 60, dławiki elastyczne

Nr kat. 2007061 | EAN 4012195246787

100x100x48 mm
7
IP 66
Opis produktu
Opis produktu
Puszka odgałęźna kablowa do łączenia kabli i przewodów w pomieszczeniach zamkniętych i chronionych obszarach zewnętrznych. Kształt kwadratowy z uszczelkami wtykowymi po bokach oraz z przetłoczeniami w dnie. Nadaje się do montażu na ścianie/suficie oraz na płytach montażowych. Z możliwością mocowania wewnętrznego i montażu poprzez kopuły narożne. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Puszka rozgałęźna kablowa wg DIN EN 60670. Niepodtrzymująca palenia wg DIN EN 60695-2-11, temperatura badania 650°C. Odporność na uderzenia IK07 zgodnie z normą DIN EN 50102.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • KEMA-KEUR, Holandia
  • bezhalogenowy: bez chloru, fluoru i bromu
  • niepodtrzymujący palenia: 650°C
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • stopień ochrony IP 66
  • wejście M25
  • przekrój znamionowy 6 mm²
  • 7 wejść kablowych
  • Osadzak gazowy/akumulatorowy
  • napięcie znamionowe 500 V
  • kod IK 07
  • Ślad węglowy (PCF)
Dane techniczne

Dane techniczne

Bezhalogenowy tak
do gazowych stref EX bez
do pyłowych stref EX bez
Do strefy Ex bez
Długość 114 mm
Kolor jasnoszary; RAL 7035
Kształt kwadratowa
Liczba wlotów 7
Materiał Polipropylen
Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C
Montaż bez
Możliwość plombowania tak
Napięcie izolacyjne Ui 500 V
Napięcie znamionowe 500 V
Odporne na warunki atmosferyczne brak
Odporność kod IK IK07
Podtrzymanie funkcji bez
Pokrywa nieprzezroczyste
Przekrój znamionowy min. 6 mm²
Przezroczysta pokrywa brak
Rodzaj przepustu w obudowie Membrana stopniowa obcinana
Rodzaj wejścia Dławik elastyczny
Rodzaj wejścia Przewód
Ślad węglowy CO2 (GWP) od kołyski po bramę 0,5155 kg CO₂e / 1 Sztuka
Sposób montażu Montaż ścienny/sufitowy
Stopień ochrony IP 66
Szeregowalny tak
Szerokość 114 mm
Wejścia

7 x M25
Wejście z tyłu tak
Wersja zabezpieczona przed wybuchem brak

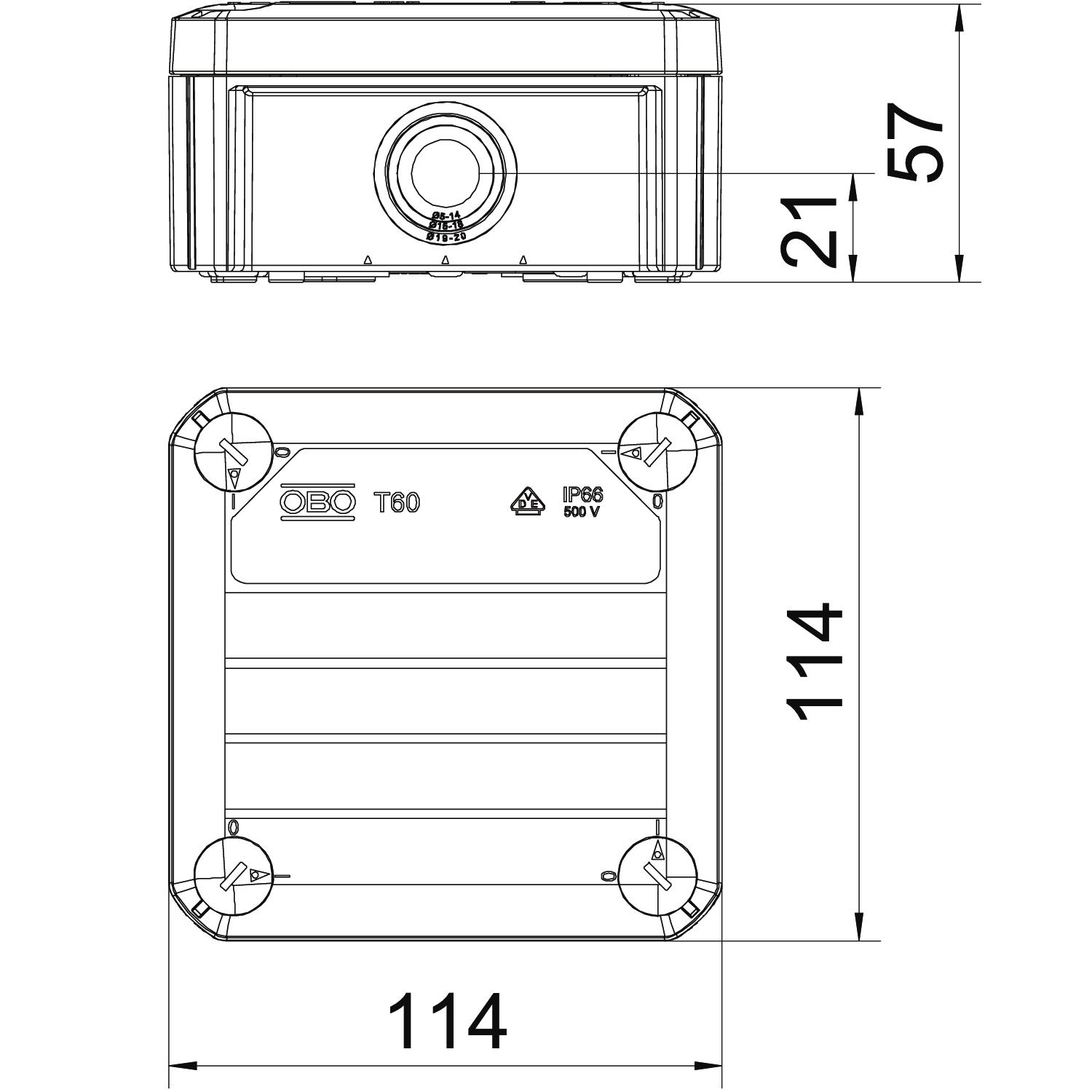

Wymiar 114x114x57
Wymiary wewnętrzne w świetle 100x100x48 mm
Wysokość 57 mm
Wzmocniona włóknem szklanym brak
Z ekranem brak
Z pokrywą tak
Zakres temperatur maks. 60 °C
Zakres temperatur min. -5 °C
Zamocowanie pokrywy przykręcane
Wszystkie typy

Wszystkie typy

Typ Wymiary wewnętrzne w świetle Liczba wlotów Stopień ochrony Kolor Nr kat. Ilość Najmniejsza sprzedawana ilość
T 60 100x100x48 mm 7 IP 66 jasnoszary; RAL 7035 2007061
5 Sztuka
T 60 RW 100x100x48 mm 7 IP 66 czysta biel; RAL 9010 2007525
5 Sztuka
T 60 SW 100x100x48 mm 7 IP 66 grafitowo-czarny; RAL 9011 2007466
5 Sztuka
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Element mocujący do rozgałęźnej skrzynki kablowej na koryta siatkowe Element mocujący do rozgałęźnej skrzynki kablowej na koryta siatkowe BE TS GR 2007833
10 Sztuka
Element mocujący do puszki rozgałęźnej na korytkach kablowych Element mocujący do puszki rozgałęźnej na korytkach kablowych BE TS KR 2007835
10 Sztuka
