Puszka odgałęźna X 06 z dławikami kablowymi i listwą zaciskową 137x105x68 | 8 | IP 67 | jasnoszary; RAL 7035

Puszka odgałęźna X 06 z dławikami kablowymi i listwą zaciskową

Nr kat. 2005226 | EAN 4012196617623

Nr kat. / Typ	2005226 / X06 T G M25 LGR

Wymiary wewnętrzne w świetle	137x105x68 mm

Liczba wlotów	8

Stopień ochrony	IP 67

Kolor	jasnoszary; RAL 7035

Opis produktu

Opis produktu

Kable elektryczne są estetycznie łączone w puszkach odgałęźnych X-serii. Mogą być używane wewnątrz i na zewnątrz. Otwory wejściowe są wstępnie wytłoczone dla łatwego wprowadzania kabli.

Mogą być używane wewnątrz i na zewnątrz. W przypadku stosowania w niechronionych obszarach zewnętrznych puszka odgałęźna musi być chroniona przed bezpośrednimi wpływami atmosferycznymi (np. śniegiem, wiatrem, deszczem lub słońcem).

Puszka odgałęźna spełnia wymagania stopnia ochrony IP 67 zgodnie z DIN EN 60529, VDE0470-1: 2014 (EN 60529 / AC: 2016)

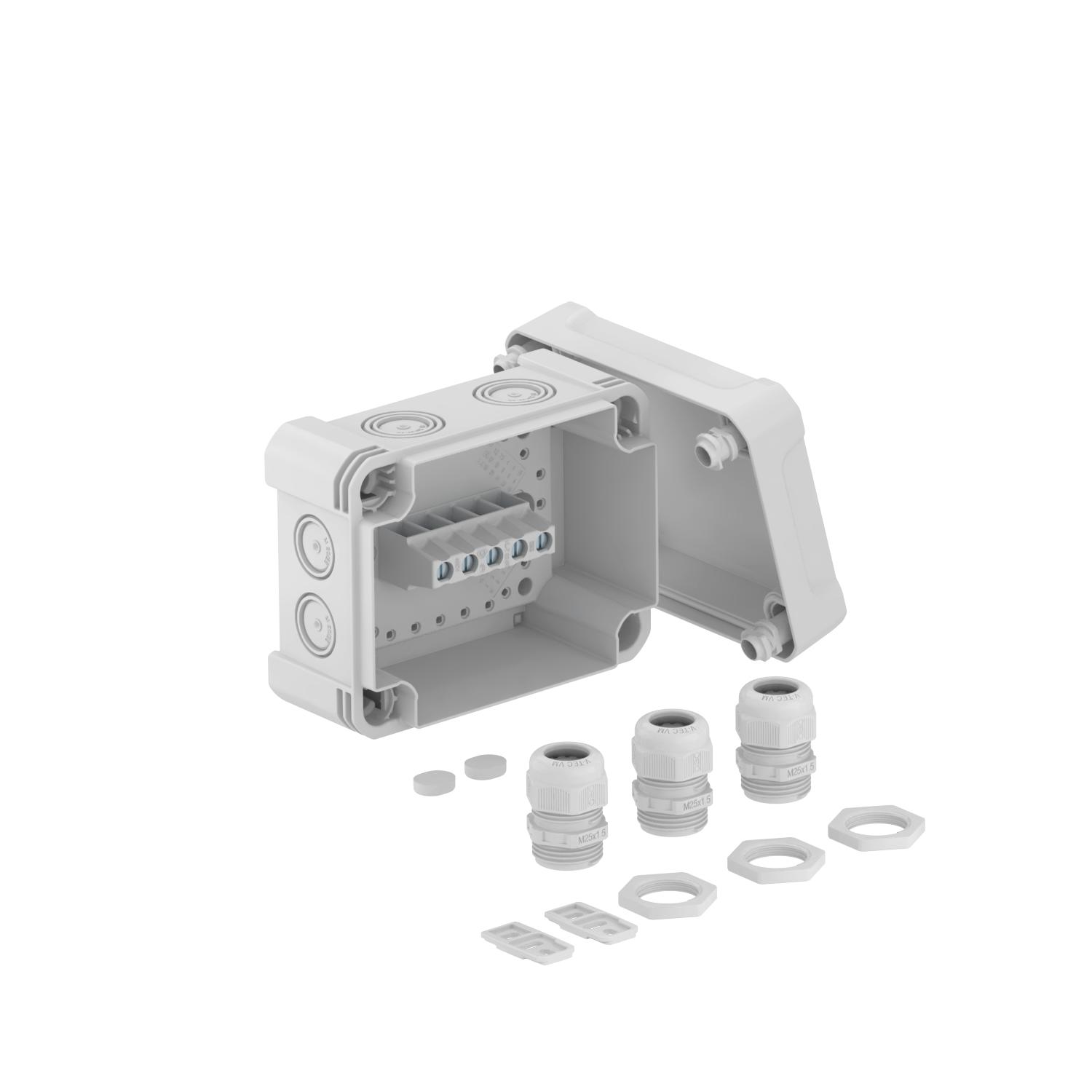

Dodatkowo dołączony jest blok zacisków, trzy dławiki kablowe V-TEC M25 i trzy pasujące przeciwnakrętki.

Puszka odgałęźna została przetestowana zgodnie z normami DIN EN 60670-1, VDE 0606-1: 2014 (EN 60670-1: 2005 + Cor.:2007 + Cor.:2010 + A1:2013) oraz DIN EN 60670-22, VDE 0606-22 : 2007 (EN 60670-22: 2006)

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
Długość	151 mm
Kolor	jasnoszary; RAL 7035
Kształt	prostokątna
Liczba wlotów	8
Maks. Przekrój przewodu	6 mm²
Materiał	Poliwęglan
Materiał samogasnący	zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C
Montaż	Zacisk
Możliwość plombowania	tak
Napięcie izolacyjne Ui	750 V
Napięcie znamionowe	750 V
Odporne na warunki atmosferyczne	tak
Odporność kod IK	IK09
Odporny na uderzenia	tak
Pokrywa	nieprzezroczyste
Przekrój znamionowy maks.	6 mm²
Przekrój znamionowy min.	2,5 mm²
Przezroczysta pokrywa	brak

Rodzaj przepustu w obudowie	Przetłoczenia pod dławiki
Rodzaj wejścia	Membrana stopniowa obcinana
Ślad węglowy CO2 (GWP) od kołyski po bramę	1,6863 kg CO2e / 1 Sztuka
Sposób montażu	Montaż ścienny/sufitowy
Stopień ochrony	IP 67
Szeregowalny	tak
Szerokość	117 mm
Wejście z tyłu	brak
Wersja zabezpieczona przed wybuchem	brak

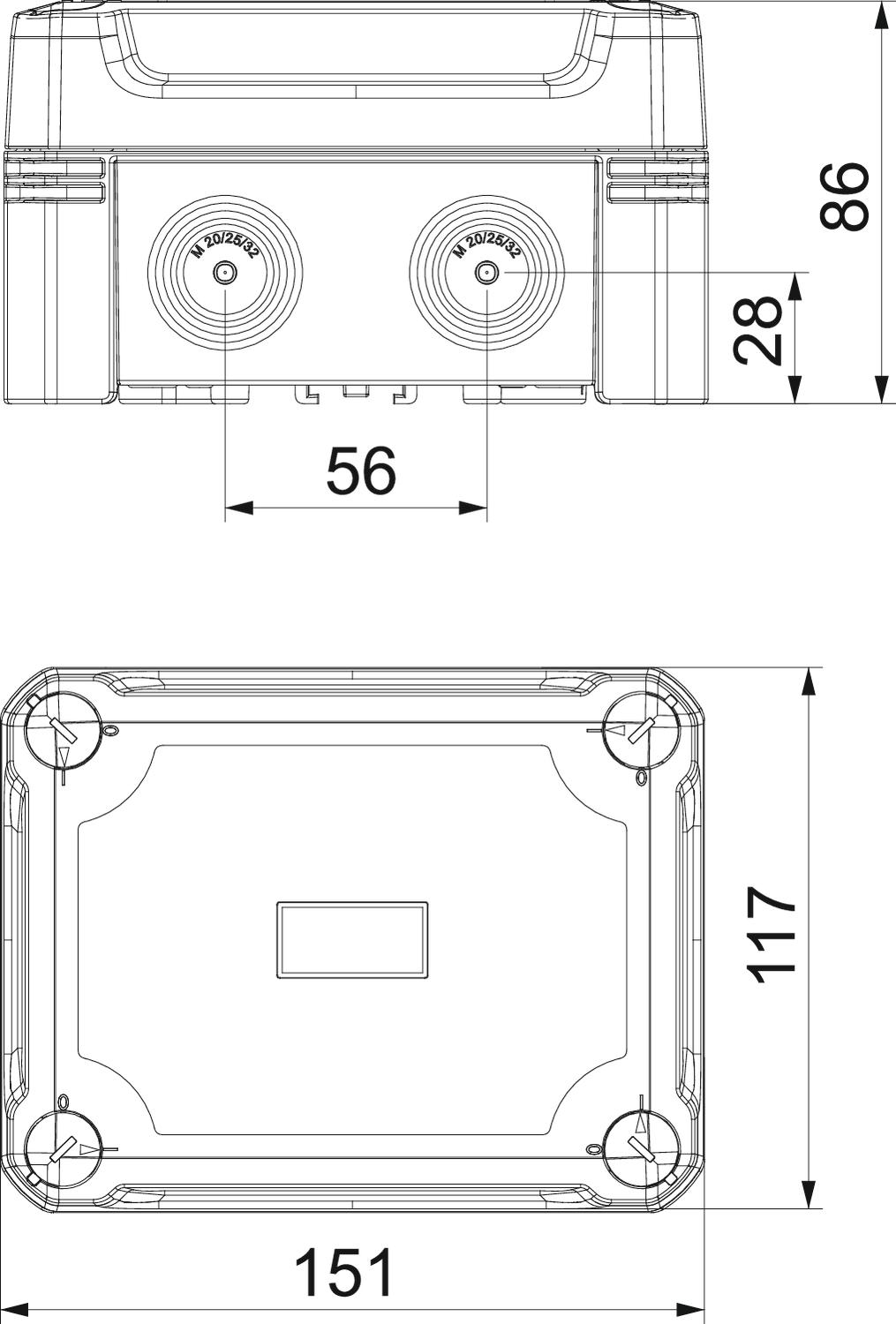

Wymiar	150x116x86
Wymiary wewnętrzne w świetle	137x105x68 mm
Wysokość	86 mm
Wzmocniona włóknem szklanym	tak
Z ekranem	brak
Z pokrywą	tak
Zakres temperatur maks.	60 °C
Zakres temperatur min.	-5 °C
Zamocowanie pokrywy	przykręcane
