Puszka podpodłogowa UZD350-4 R

Nr kat. 7410025 | EAN 4012197375386

Nr kat. / Typ

Wysokość wylewki min.	80 mm

Wysokość wylewki maks.	160 mm

Wysokość kanału min.

Wysokość kanału maks.

Wersja sufitowa	Uniwersalny

Otwór montażowy na jednostkę montażową	kwadratowa

Średnica znamionowa

Opis produktu

Opis produktu

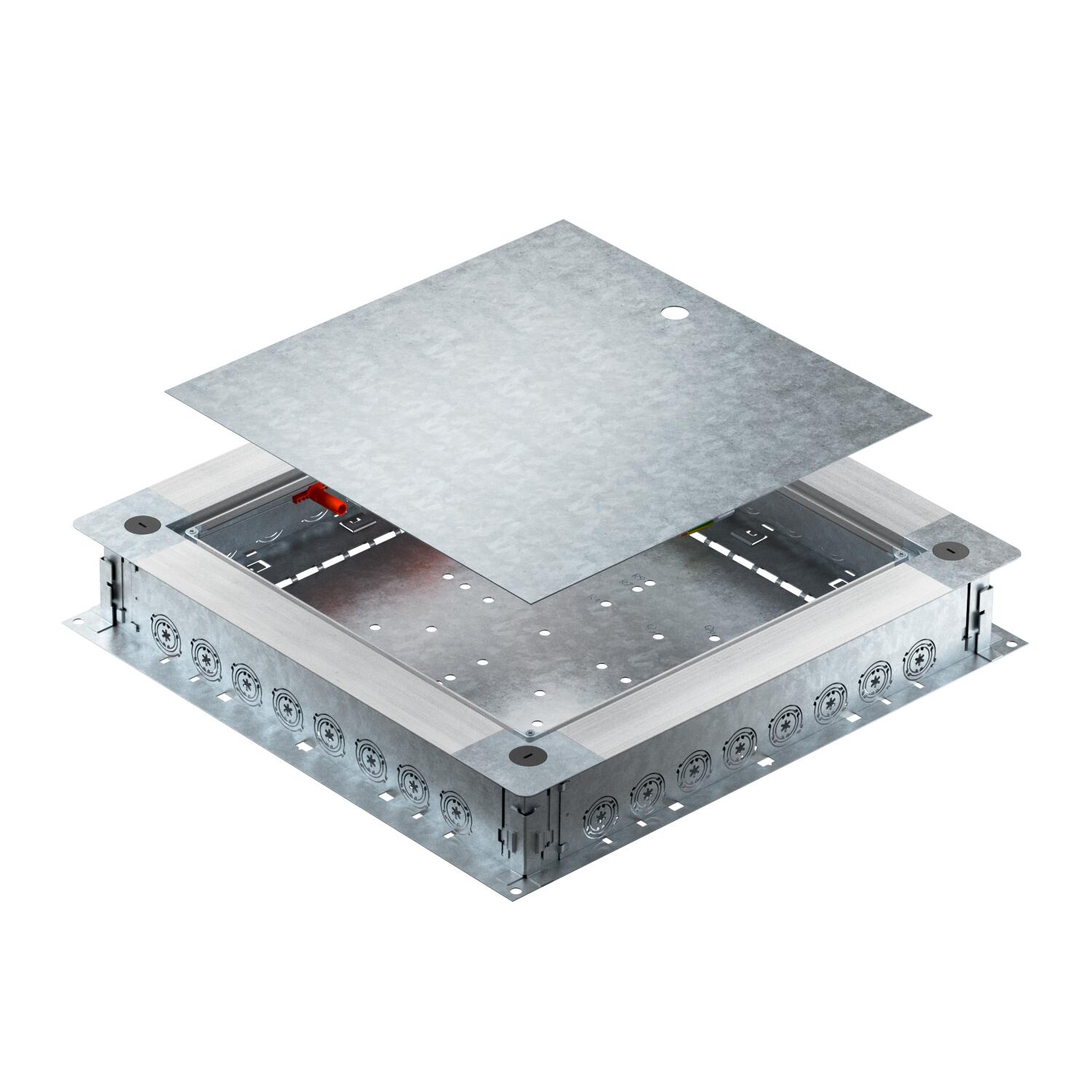

Skrzynka przyłączeniowa UZD350-4 R z panelami bocznymi wykonanymi z blachy stalowej. Do montażu jednostek instalacyjnych w pokrywie montażowej (zamawianej oddzielnie). Możliwość ciągłego poziomowania do wysokości jastrychu 80-160 mm za pomocą systemu szybkiego poziomowania. Wylewkę można wypoziomować równo z krawędzią wylewki. Z opcją odsprzęgania akustycznego po ułożeniu jastrychu i może być również używany do ciężkich zastosowań z akcesoriami systemowymi. Kable i rury są prowadzone przez wloty rur. Wejście rurowe z każdej strony odpowiednie dla 8 rur instalacyjnych o średnicach M20, M25 i M32.

Dane techniczne

Dane techniczne

do przyłączenia rury	tak
Ilość urządzeń do zabudowy	1
Materiał	Stal
Minimalna wysokość wylewki	80
Możliwość montażu uszczelki	tak
Możliwość odłączenia	tak
Odpowiednie do kanałów podpodłogowych	brak
Odpowiednie do kanału podpodłogowego zalewanego betonem	brak
Odpowiednie do zamkniętego kanału podpodłogowego związanego z posadzką	brak
Otwór montażowy na jednostkę montażową	kwadratowa
Otwór montażowy na puszkę napodłogową	brak

Powierzchnia	cynkowana metodą Sendzimira
Płyta podłogowa	tak
Średnica znamionowa	350 mm
Stopień ochrony (IP) w stanie używania, otwartym	IP 20
Wersja sufitowa	Uniwersalny
Wymiar	500x480x80
Wysokość wylewki maks.	160 mm
Wysokość wylewki min.	80 mm
Zakres regulacji maks.	160 mm
Zakres regulacji min.	80 mm

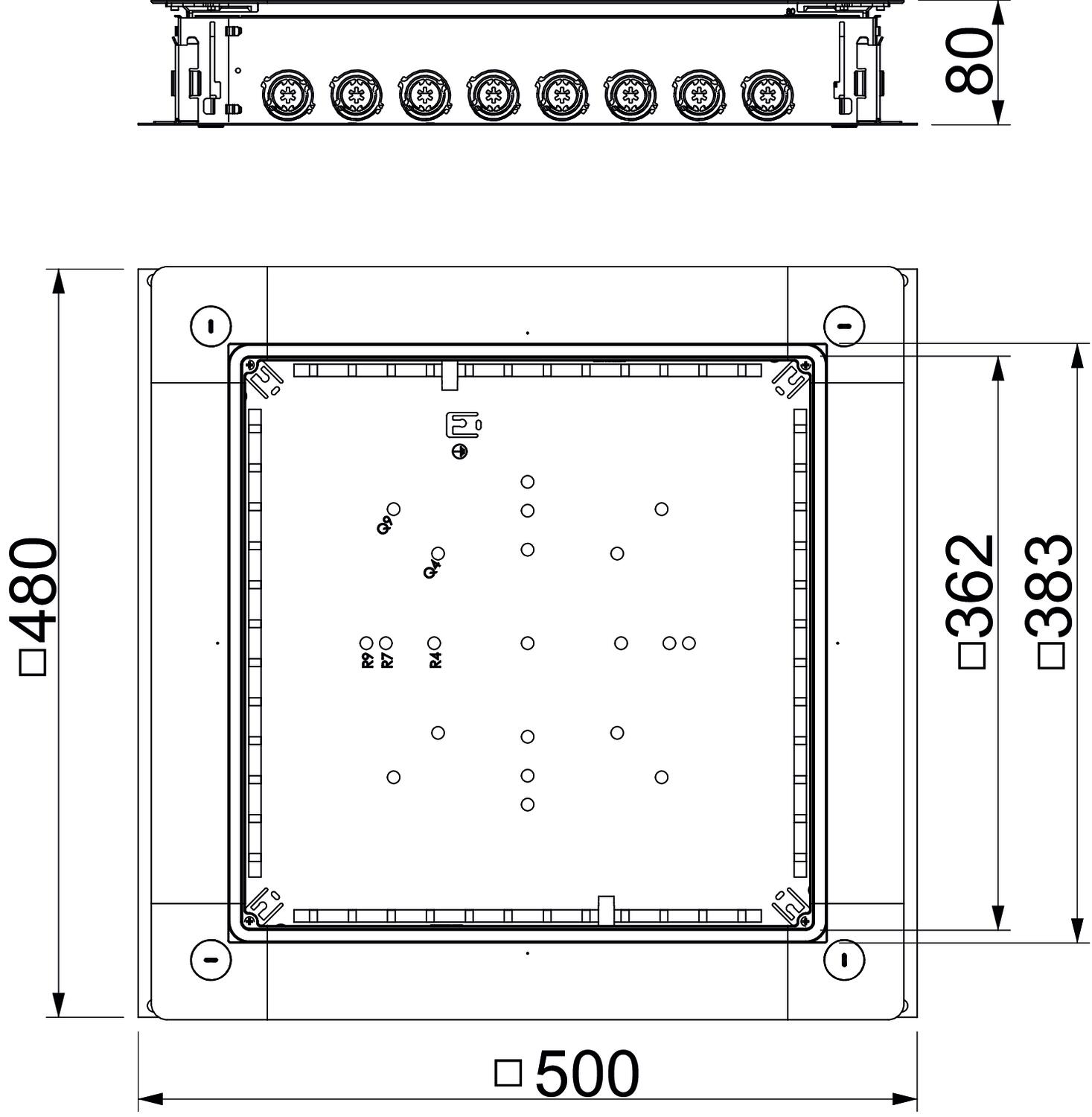

Wymiary

Długość	480 mm
Szerokość	500 mm
Wymiar a	362 mm
Wymiar A	480 mm

Wymiar b	383 mm
Wymiar B	500 mm
Wysokość	80 mm

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	29,833 kg CO₂e
Data pomiaru, wartość CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	szt.

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	29,833 kg CO2e / 1 Sztuka

Wszystkie typy

Wszystkie typy

Typ	Wysokość wylewki min.	Wysokość wylewki maks.	Wysokość kanału min.	Wysokość kanału maks.	Wersja sufitowa	Otwór montażowy na jednostkę montażową	Średnica znamionowa	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
UZD250-4	80 mm	160 mm	28 mm	58 mm	Uniwersalny	kwadratowa	250 mm	7410022	Sztuka	1 Sztuka
UZD350-4	80 mm	160 mm	28 mm	58 mm	Uniwersalny	kwadratowa	350 mm	7410023	Sztuka	1 Sztuka
UZD350-4 R	80 mm	160 mm	-	-	Uniwersalny	kwadratowa	350 mm	7410025	Sztuka	1 Sztuka
UZD250-4 R	80 mm	160 mm	-	-	Uniwersalny	kwadratowa	250 mm	7410026	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywa zaślepiająca do UZD350-3	DU 350-2	7400577	Sztuka	1 Sztuka
Pokrywa zaślepiająca wodoszczelna do UZD350-3	DUF 350-2	7400597	Sztuka	1 Sztuka
Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej 4	DUG 350-3 4	7400505	Sztuka	1 Sztuka
Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej 6	DUG 350-3 6	7400509	Sztuka	1 Sztuka
Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej 9	DUG 350-3 9	7400513	Sztuka	1 Sztuka
Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej R4	DUG 350-3 R4	7400517	Sztuka	1 Sztuka
Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej R7	DUG 350-3 R7	7400533	Sztuka	1 Sztuka
Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej R9	DUG 350-3 R9	7400549	Sztuka	1 Sztuka
Zacisk uziemiający	8AWR	6288704	Sztuka	10 Sztuka
