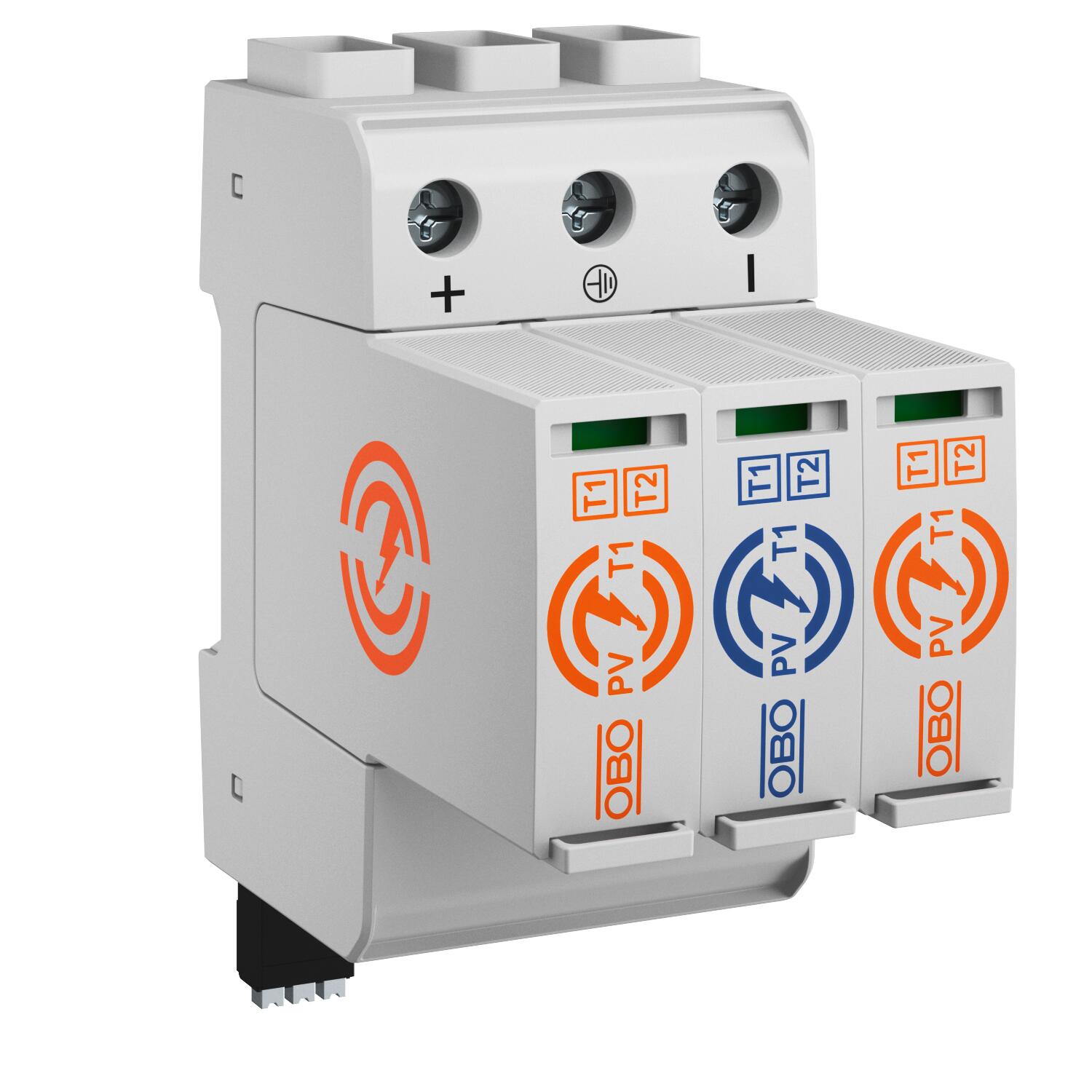

PV combination arrester 1,100 V with remote signalling

inne | IP 20

PV combination arrester 1,100 V with remote signalling

Nr kat. 5094258 | EAN 4012197504038

Nr kat. / Typ

Liczba biegunów	inne

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Combination arrester, type 1+2, for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• Including a potential-free changeover contact for remote signalling

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns

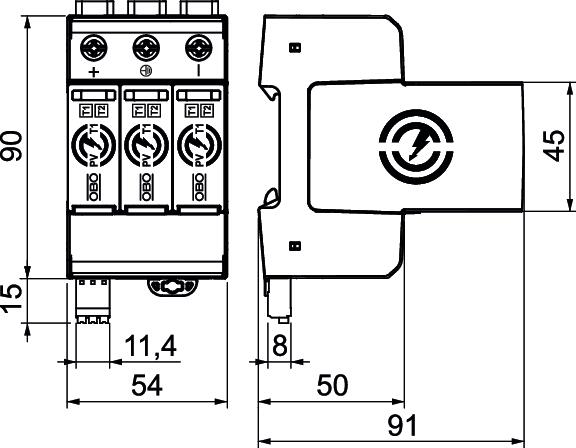

Długość	91 mm
Inny kształt sieci	brak
Kształt sieci	DC
Kształt sieci DC	tak
Kształt sieci IT	brak
Kształt sieci TN	brak
Kształt sieci TN-C	brak
Kształt sieci TN-C-S	brak
Kształt sieci TN-S	brak
Kształt sieci TT	brak
Liczba biegunów	inne
Liczba biegunów	3
LPZ	0→2
Maks. Napięcie PV	1100 V
Maks. zabezpieczenie nadprądowe po stronie sieci	160
Maksymalne zabezpieczenie	160 A
Maksymalny prąd wyładowczy (8/20 μs)	40 kA
Moment obrotowy:	4,5 Nm
najwyższe napięcie ciągłe DC	1100 V
OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy)	50 A
Odpowiedni do użytkowania na zewnątrz	brak
Prąd impulsowy (10/350 μs)	6,25 kA
Prąd impulsowy (10/350) [łącznie]	12,5 kA
Prąd wyładowczy (8/20 µs) [łącznie]	50 kA
Przekrój połączenia zacisków FM maks.	16 AWG
Przekrój połączenia zacisków FM maks.	1,5 mm²
Przekrój połączenia zacisków FM min.	23 AWG
Przekrój połączenia zacisków FM min.	0,25 mm²

Przekrój przewodu elastycznego (cienkożyłowy) maks.	4 AWG
Przekrój przewodu elastycznego (cienkożyłowy) maks.	25 mm²
Przekrój przewodu elastycznego (cienkożyłowy) min.	16 AWG
Przekrój przewodu elastycznego (cienkożyłowy) min.	1,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	2 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	1,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	16 AWG
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Styk FM	zestyk przełączny
Sygnalizacja	optyczna
Szerokość	54 mm
Wilgotność powietrza maks.	95 %
Wilgotność powietrza min.	5 %
Wykonanie	3-biegunowy do systemów PV
Wymiar	1100V DC
Wysokość	110 mm
Zakres temperatur maks.	85 °C
Zakres temperatur min.	-40 °C
zdalna sygnalizacja	tak
Zdolność przełączania AC	250 V; 1,0 A / 125 V; 1,0 A
Zdolność przełączania DC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20 µs)	30 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	30 kA
