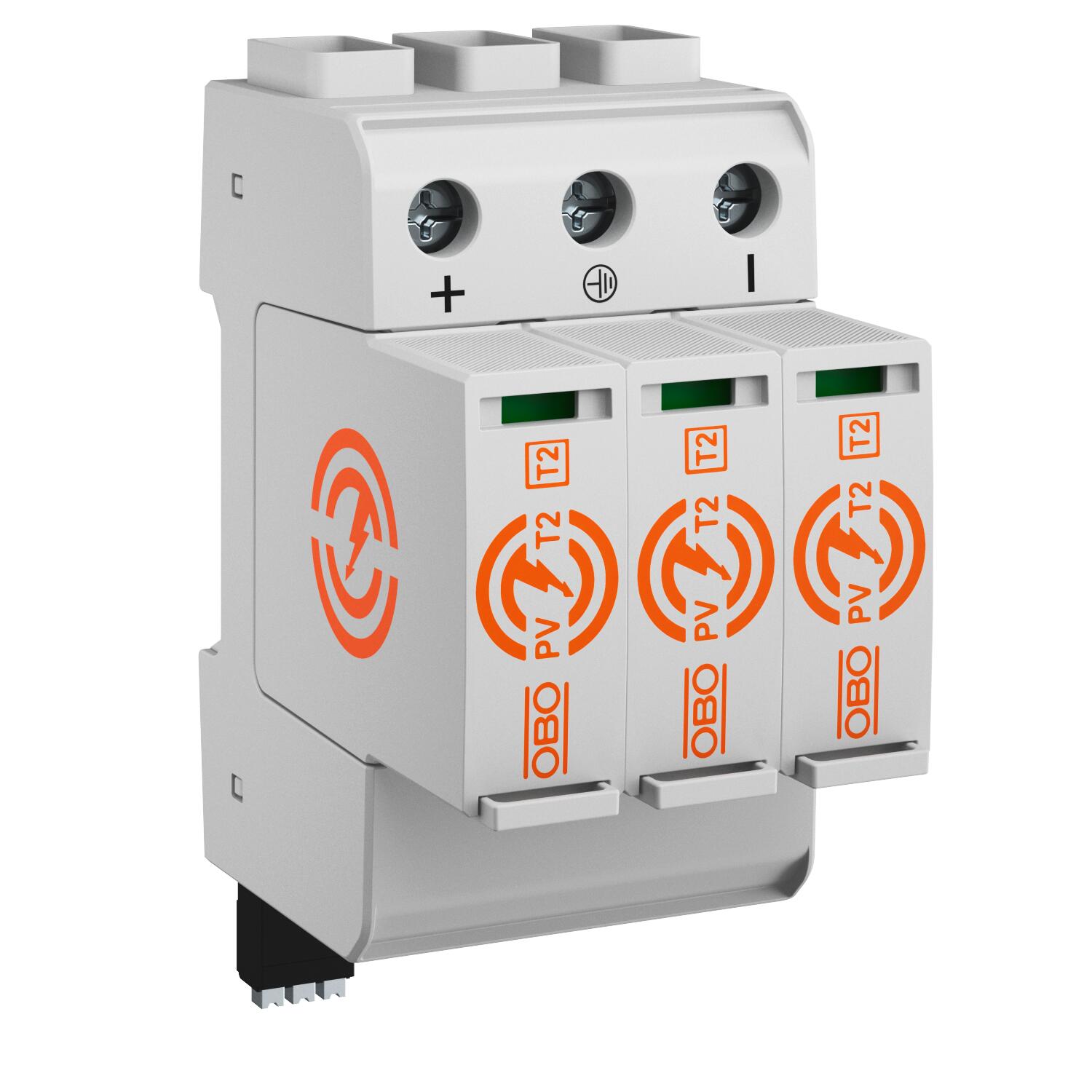

PV surge arrester 1,500 V with remote signalling

3 | IP 20

PV surge arrester 1,500 V with remote signalling

Nr kat. 5094296 | EAN 4012197504113

Nr kat. / Typ

Liczba biegunów	3

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Surge arrester, type 2 for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 30 kA (8/20) per pole
• Low DC protection level: < 5.0 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
• With RS contact as potential-free changeover

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns

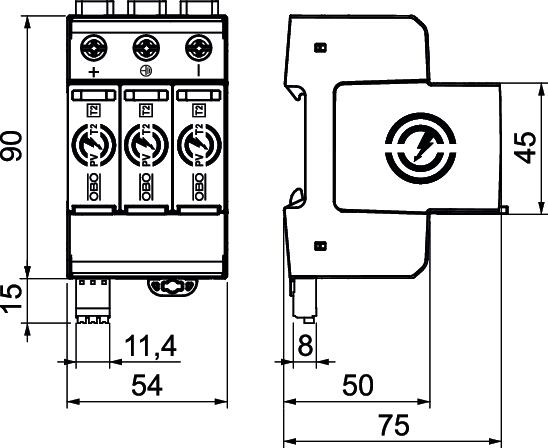

Długość	75 mm
Inny kształt sieci	brak
Klasa testu Typ 2	tak
Kształt sieci	DC
Kształt sieci DC	tak
Kształt sieci IT	brak
Kształt sieci TN	brak
Kształt sieci TN-C	brak
Kształt sieci TN-C-S	brak
Kształt sieci TN-S	brak
Kształt sieci TT	brak
Liczba biegunów	3
Liczba biegunów	3
LPZ	0→2
Maks. Napięcie PV	1500 V
Maksymalny prąd wyładowczy (8/20 μs)	30 kA
Moment obrotowy:	4,5 Nm
najwyższe napięcie ciągłe DC	1500 V
Odpowiedni do użytkowania na zewnątrz	brak
Prąd impulsowy (10/350 μs)	7 kA
Przekrój połączenia zacisków FM maks.	1,5 mm²
Przekrój połączenia zacisków FM maks.	16 AWG
Przekrój połączenia zacisków FM min.	0,25 mm²
Przekrój połączenia zacisków FM min.	23 AWG
Przekrój przewodu elastycznego (cienkożyłowy) maks.	4 AWG

Przekrój przewodu elastycznego (cienkożyłowy) maks.	35 mm²
Przekrój przewodu elastycznego (cienkożyłowy) min.	2,5 mm²
Przekrój przewodu elastycznego (cienkożyłowy) min.	16 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	2 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	16 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	2,5 mm²
SPD zgodnie z EN 61643-11	Typ 2
SPD zgodnie z IEC 61643-1	klasa II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Styk FM	zestyk przełączny
Sygnalizacja	optyczna
Szerokość	54 mm
Wilgotność powietrza maks.	95 %
Wilgotność powietrza min.	5 %
Wykonanie	3-biegunowy do systemów PV
Wymiar	1500V DC
Wysokość	110 mm
Zakres temperatur maks.	85 °C
Zakres temperatur min.	-40 °C
Zdolność przełączania AC	250 V; 1,0 A / 125 V; 1,0 A
Zdolność przełączania DC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20 µs)	20 kA
