Regulowana kaseta do wysokich obciążeń z otworem na tubus, RKFNSL, wielkość znamionowa 9, stal nierdzewna 105 | 150 | 16 | 105 | 9 | IP 55

Regulowana kaseta do wysokich obciążeń z otworem na tubus, RKFNSL, wielkość znamionowa 9, stal nierdzewna

Nr kat. 7408938 | EAN 4012197278298

Nr kat. / Typ

Wysokość podłogi min.

Wysokość podłogi maks.

Grubość wykładziny podłogowej

Wymiar h

Wielkość znamionowa puszek instalacyjnych	9

Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	IP 55

Opis produktu

Opis produktu

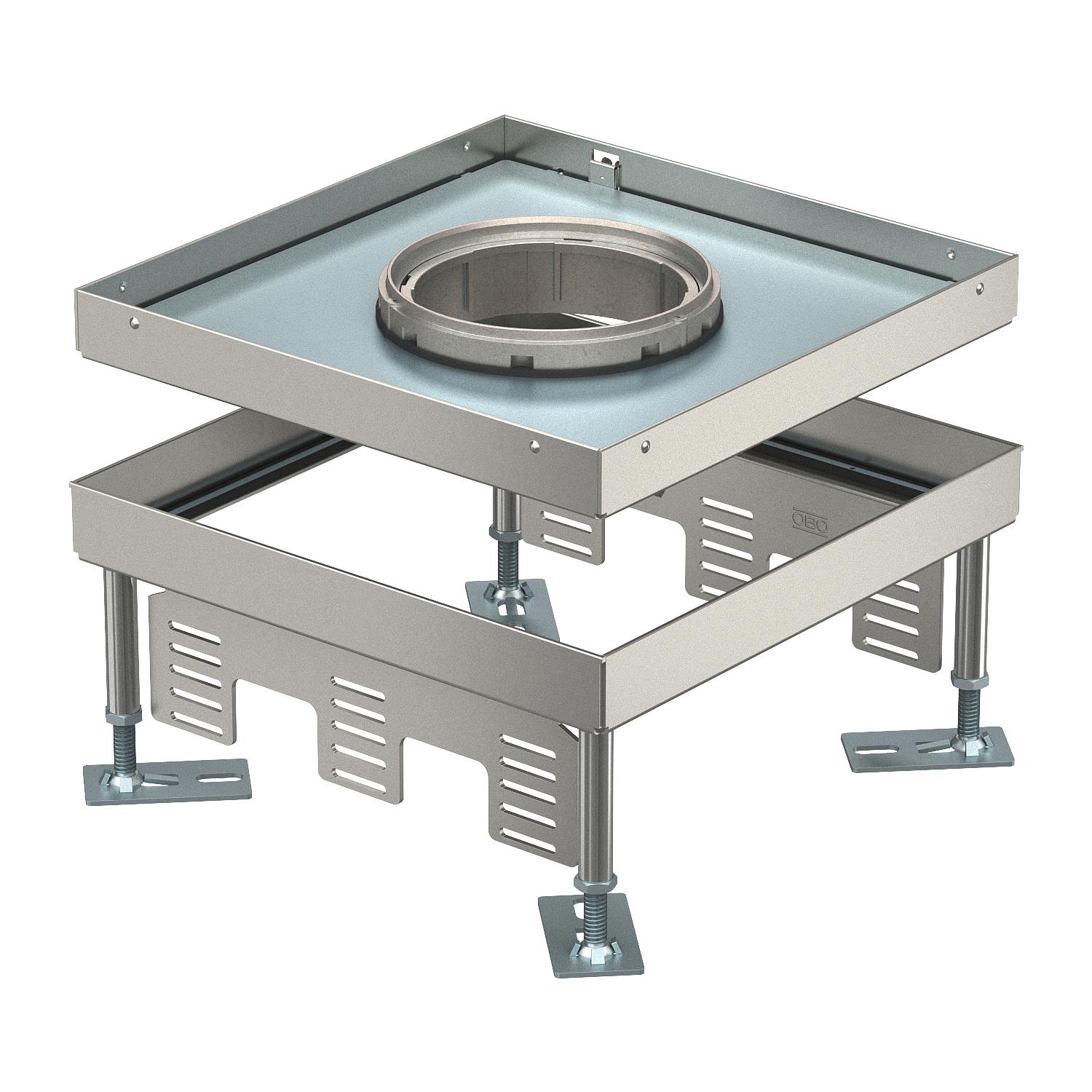

Kwadratowa kaseta do wysokich obciążeń z otworem na tubus, wielkości znamionowej 9, do montażu osprzętu elektroinstalacyjnego w systemach kanałów podpodłogowych i podłogach technicznych, czyszczonych na sucho i mokro. Klasa obciążeń 1 do 10 kN.

Regulowana kaseta z otworem na tubus, klasa obciążeń 1 - 10 kN, 3-komorowa Możliwość montażu trzech płytek APMT5. Do montażu 3 uniwersalnych puszek instalacyjnych UT4 na 9 indywidualnych akcesoriów z pierścieniem nośnym / wspornikiem nośnym lub 12 urządzeń Modul 45.
Height-adjustable square cassette, heavy duty, of nominal size 9, for the installation of accessories in trunking systems, raised and cavity floor in dry- or wet-cleanded floors indoors. Load class 1 to 10 kN.

Height-adjustable heavy-duty cassette, 3-compartment Three cover plates APMT5 can be installed.

Dane techniczne

Wymiary

Długość	243 mm
Długość, wymiar montażowy	244 mm
Grubość wykładziny podłogowej	16 mm
Głębokość montażowa	105 mm
Ilość urządzeń do zabudowy	12
Klasa wytrzymałości	10 kN (OBO SL1)
Liczba wyjść kablowych	1
Materiał	stal nierdzewna
Możliwość odłączenia	brak
Norma	EN 50085-2-2
Odporność kod IK	IK10
Odpowiednie do podłóg drążonych	tak
Odpowiednie do podłóg podwójnych	tak
Pielęgnacja podłogi	wilgotny
Ślad węglowy CO2 (GWP) od kołyski po bramę	24,7907 kg CO2e / 1 Sztuka
Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	IP 55
Stopień ochrony (IP) w stanie używania, otwartym	IP 20
Szerokość	243 mm

Szerokość, wymiar montażowy	244 mm
Typ systemu montażu	UT4
Uniwersalna puszka instalacyjna	3 x UT4
Wersja o zwiększonej wytrzymałości	tak
Wersja, wyjście kablowe	Tubus
Wielkość znamionowa puszek instalacyjnych	9
Wspornik urządzeń do mocowania puszek instalacyjnych	brak
Wycięcie w podłodze/otwór montażowy	244x244
Wykonanie	kwadratowa

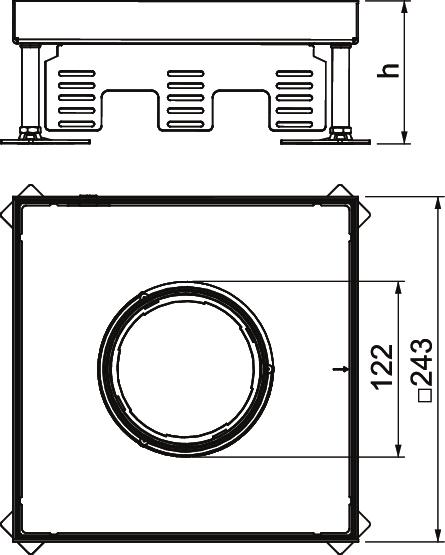

Wymiar	243x243x100
Wymiar h	105 mm
Wysokość	105 mm
Wysokość podłogi maks.	150 mm
Wysokość podłogi min.	105 mm
Zakres regulacji maks.	150 mm
Zakres regulacji min.	105 mm
Zatwierdzenia	VDE

Wszystkie typy

Wszystkie typy

Typ	Wysokość podłogi min.	Wysokość podłogi maks.	Grubość wykładziny podłogowej	Wymiar h	Wielkość znamionowa puszek instalacyjnych	Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
RKFN3 9 V SL1 16	105 mm	150 mm	16 mm	105 mm	9	IP 55	7408938	Sztuka	1 Sztuka
RKFN3 9 V SL1 21	110 mm	155 mm	21 mm	110 mm	9	IP 55	7408940	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Element regulujący RKNEV2	RK NEV2 110	7405815	Opak.	1 Opak.
Tubus, z uchwytem, dla ram kasetonowych i regulowanych kaset	TUK2 GV	7428140	Sztuka	1 Sztuka
Okrągła uszczelka do regulowanych kaset okrągłych R4, R7 i R9	SRS 4	7405798	Sztuka	4 Sztuka
Forma dla kaset regulowanych, wielkość znamionowa 9	SK RK9	7404372	Sztuka	1 Sztuka
Pokrywa montażowa do wysokich obciążeń do UZD350-3, wielkość znamionowa 9	DUG 350-3 9SL	7401410	Sztuka	1 Sztuka
Uniwersalna puszka instalacyjna UT4, z pokrywą do osprzętu Modul 45®, długość systemowa 208 mm.	UT4 45 4	7408727	Sztuka	1 Sztuka
Wspornik montażowy do gniazd przyłączeniowych teleinformatycznych, długość systemowa 208 mm	MTU 3	7407840	Sztuka	1 Sztuka
