Regulowana kaseta z otworem na tubus, RKFNUZD3, stal nierdzewna | 105 | 20 | 90 | 9

Regulowana kaseta z otworem na tubus, RKFNUZD3, stal nierdzewna

Nr kat. 7409378 | EAN 4012195869146

Nr kat. / Typ	7409378 / RKFN2UZD3 9VS20

Wysokość podłogi min.	105 mm

Grubość wykładziny podłogowej	20 mm

Wymiar h	90 mm

Wielkość znamionowa puszek instalacyjnych	9

Opis produktu

Opis produktu

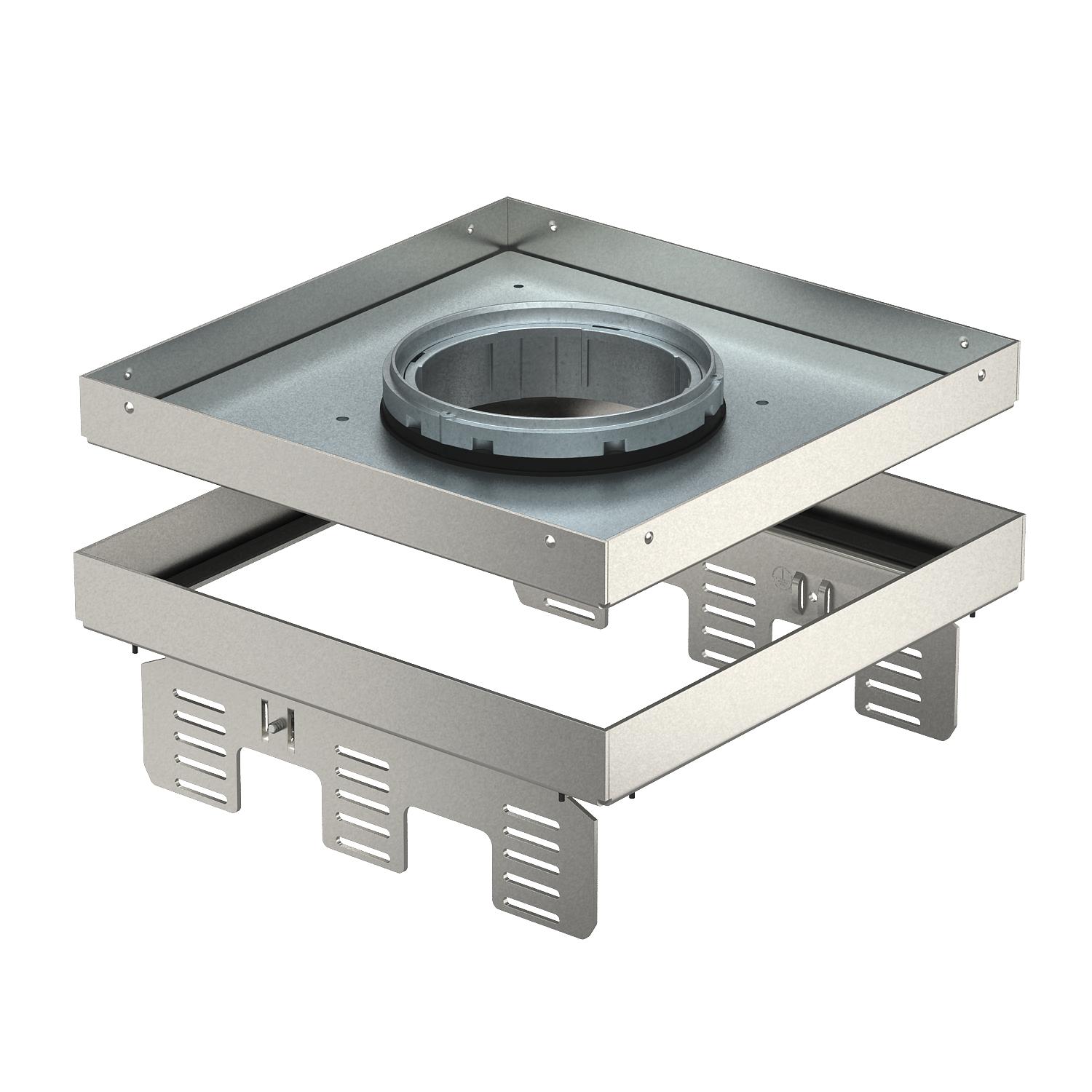

Regulowana, odsprzężana kaseta z otworem na tubus wielkości znamionowej 9, do podłóg czyszczonych na sucho lub mokro, do montażu na puszkach podpodłogowych UZD250-3 lub UZD350-3 w połączeniu z pokrywą montażową DUG../9, w UGD250-3/9 lub UGD350-3/9. Montaż za pomocą kątownika niwelującego (zamawianego osobno) i aluminiowego profilu puszek podpodłogowych.
Regulowana kaseta z tubusem, 3-komorowa. Możliwość montażu trzech płytek APMT5. Do montażu 3 uniwersalnych puszek instalacyjnych UT4 na 9 indywidualnych akcesoriów z pierścieniem nośnym / wspornikiem nośnym lub 12 urządzeń Modul 45.
Height-adjustable cassette, decoupled from the floor, of nominal size 9, for tube bodies, for the installation of accessories in dry- or wet-cleanded floors indoors, for mounting in underfloor boxes UZD250 or UZD350, in connection with a mounting lid DUG../9. Mounting is done with height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes.

Height-adjustable cassette for tube body, 3-compartment Three cover plates APMT5 can be installed. The tube body is not included in the scope of delivery.

Dane techniczne

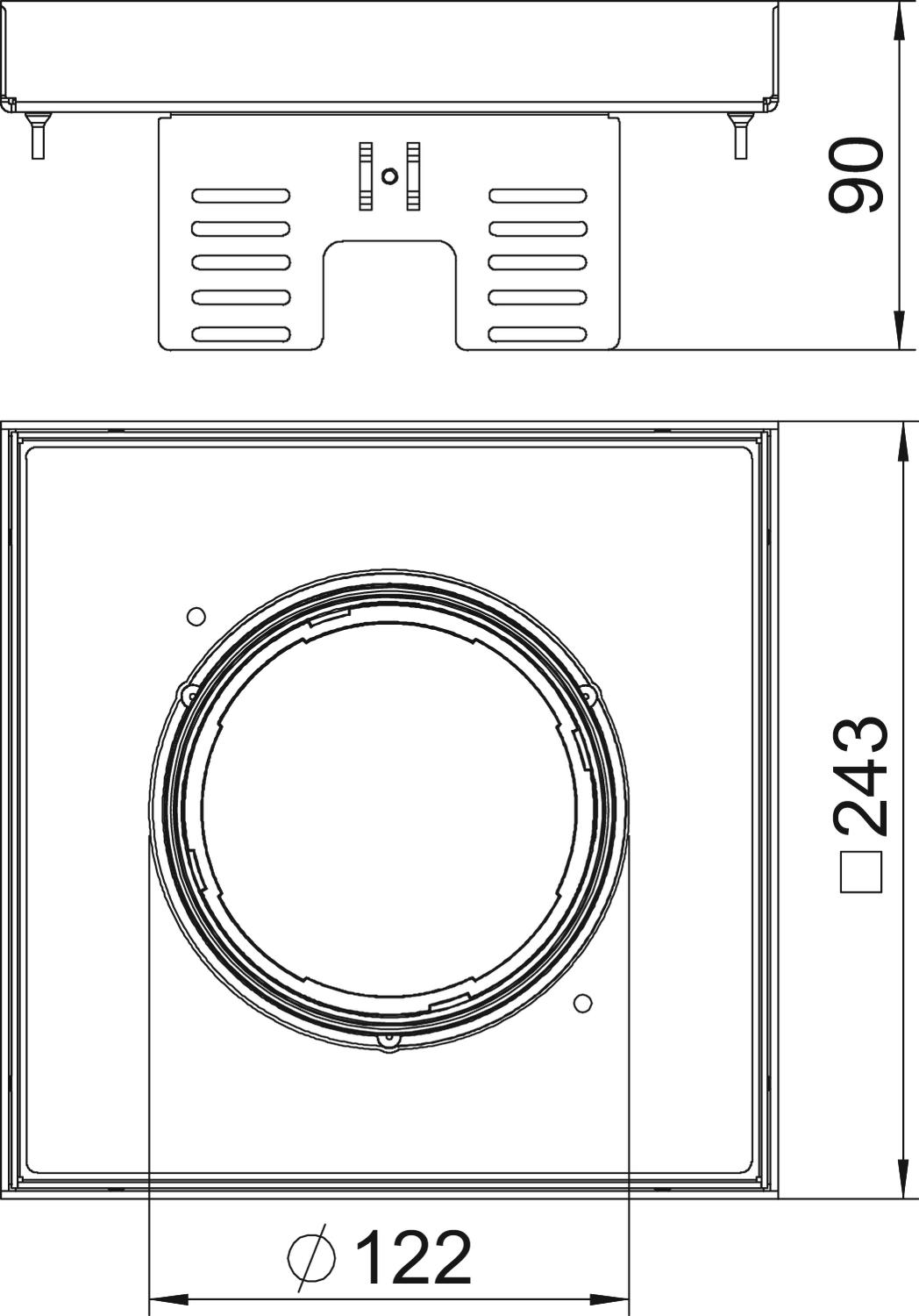

Wymiary

Długość	243 mm
Długość, wymiar montażowy	244 mm
Grubość wykładziny podłogowej	20 mm
Głębokość montażowa	105 mm
Ilość urządzeń do zabudowy	12
Liczba wyjść kablowych	1
Materiał	stal nierdzewna 1.4301
Możliwość odłączenia	tak
Obciążenie pionowe, duża powierzchnia	do 5000 N
Odporność kod IK	IK10
Odpowiednie do podłóg drążonych	tak
Odpowiednie do podłóg podwójnych	tak
Pielęgnacja podłogi	wilgotny
Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	IP 44

Stopień ochrony (IP) w stanie używania, otwartym	IP 20
Szerokość	243 mm
Szerokość, wymiar montażowy	244 mm
Typ systemu montażu	UT4
Wersja o zwiększonej wytrzymałości	brak
Wersja, wyjście kablowe	Tubus
Wielkość znamionowa puszek instalacyjnych	9
Wspornik urządzeń do mocowania puszek instalacyjnych	brak
Wykonanie	kwadratowa
Wymiar	243x243mm
Wymiar h	90 mm
Wysokość	90 mm
Wysokość podłogi min.	105 mm
Zatwierdzenia	VDE

Wszystkie typy

Wszystkie typy

Typ	Wysokość podłogi min.	Grubość wykładziny podłogowej	Wymiar h	Wielkość znamionowa puszek instalacyjnych	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Tubus, z uchwytem, dla ram kasetonowych i regulowanych kaset	TUK2 GV	7428140	Sztuka	1 Sztuka
Tubus, bez uchwytu, dla ram kasetonowych i regulowanych kaset	TUK2 V	7428141	Sztuka	1 Sztuka
Tubus, z wgłębieniem dla wykładziny podłogowej, z uchwytem, dla ram kasetonowych i regulowanych kaset	TUK2 G4	7428142	Sztuka	1 Sztuka
Płytka montażowa 2 x typ C do wspornika montażowego	MTM 2C	7407788	Sztuka	1 Sztuka
Wspornik montażowy do gniazd przyłączeniowych teleinformatycznych, długość systemowa 208 mm	MTU 3	7407840	Sztuka	1 Sztuka
Uniwersalna puszka instalacyjna UT4, z pokrywą do osprzętu Modul 45®, długość systemowa 208 mm.	UT4 45 4	7408727	Sztuka	1 Sztuka

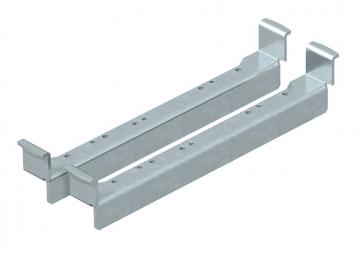

Kątownik niwelujący do montażu jednej prostokątnej kasety w UGD250-3	NW 250-3 QK	7410540	Sztuka	1 Sztuka
