Regulowana kaseta z otworem na tubus, RKFNUZD3, stal nierdzewna 136 | | 25 | 81 | Tubus | 9

Regulowana kaseta z otworem na tubus, RKFNUZD3, stal nierdzewna

Nr kat. 7409625 | EAN 4012197438685

Nr kat. / Typ

Wysokość podłogi min.	136 mm

Grubość wykładziny podłogowej	25 mm

Wymiar h

Wersja, wyjście kablowe	Tubus

Wielkość znamionowa puszek instalacyjnych	9

Opis produktu

Opis produktu

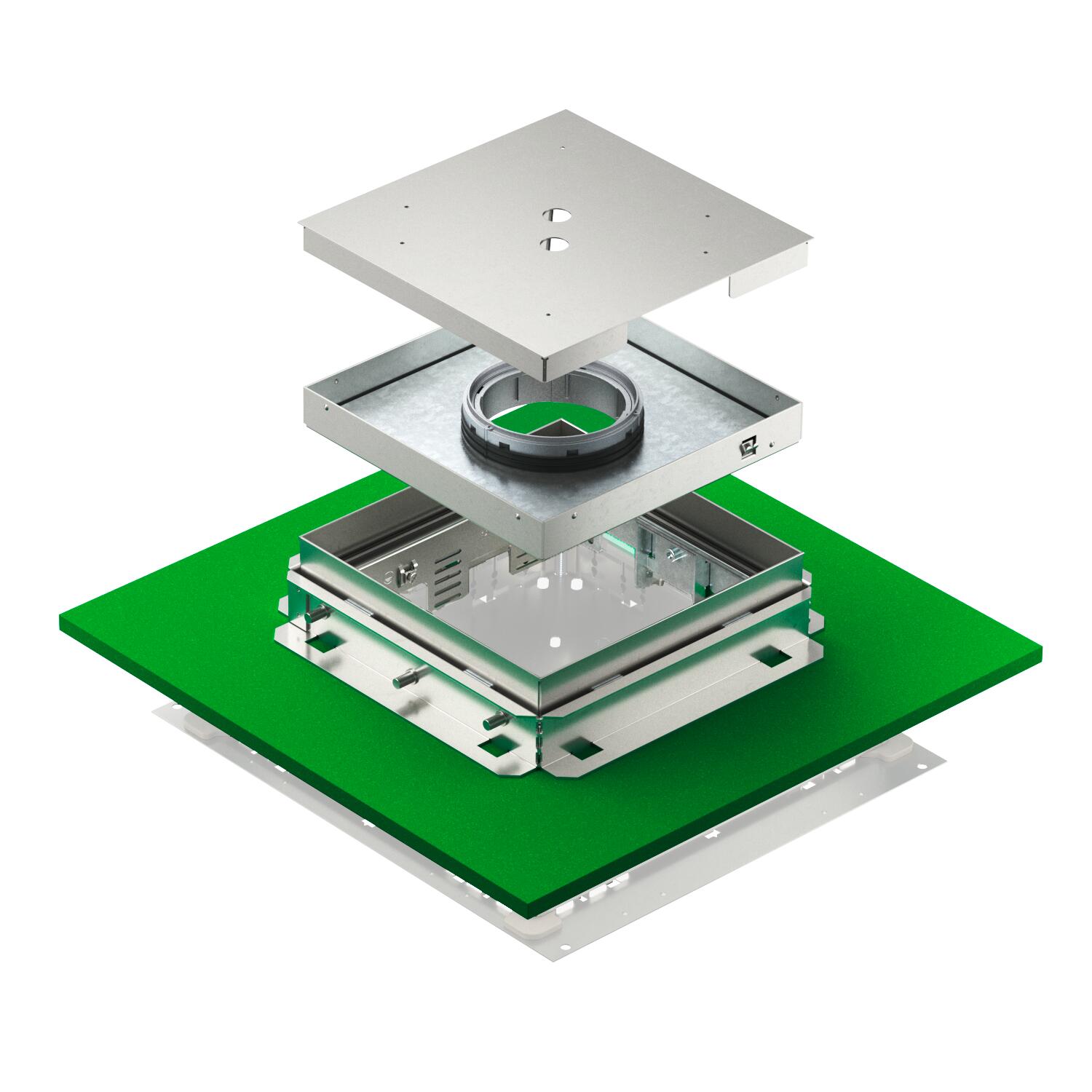

Regulowana, odsprzężana kaseta z otworem na tubus wielkości znamionowej 9, do podłóg czyszczonych na sucho lub mokro, do montażu na puszkach podpodłogowych UZD250-3 lub UZD350-3 w połączeniu z pokrywą montażową DUG../9, w UGD250-3/9 lub UGD350-3/9. Montaż za pomocą kątownika niwelującego (zamawianego osobno) i aluminiowego profilu puszek podpodłogowych.

Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket. The tube body is not included in the scope of delivery.

Dane techniczne

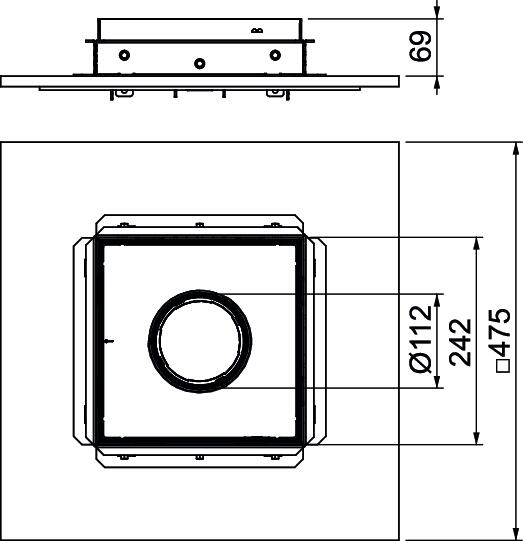

Wymiary

Długość	243 mm
Grubość wykładziny podłogowej	25 mm
Głębokość montażowa	136 mm
Ilość urządzeń do zabudowy	12
Liczba wyjść kablowych	1
Materiał	stal nierdzewna 1.4301
Możliwość odłączenia	tak
Norma	EN 50085-2-2
Obciążenie pionowe, duża powierzchnia	do 5000 N
Obciążenie pionowe, mała powierzchnia	do 3000 N
Odporność kod IK	IK10
Odpowiednie do podłóg drążonych	brak
Odpowiednie do podłóg podwójnych	brak
Pielęgnacja podłogi	wilgotny
Ślad węglowy CO2 (GWP) od kołyski po bramę	51,324 kg CO2e / 1 Sztuka
Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	IP 55
Stopień ochrony (IP) w stanie używania, otwartym	IP 20

Szerokość	243 mm
Typ systemu montażu	UT4
Uniwersalna puszka instalacyjna	3 x UT4
Wersja o zwiększonej wytrzymałości	brak
Wersja, wyjście kablowe	Tubus
Wielkość znamionowa puszek instalacyjnych	9
Wspornik urządzeń do mocowania puszek instalacyjnych	brak
Wykonanie	kwadratowa
Wymiar	243x243x118
Wymiar h	81 mm
Wysokość	81 mm
Wysokość podłogi min.	136 mm
Wysokość wylewki maks.	110 mm
Wysokość wylewki min.	69 mm
Zakres regulacji maks.	110 mm
Zakres regulacji min.	69 mm
Zatwierdzenia	VDE

Wszystkie typy

Wszystkie typy

Typ	Wysokość podłogi min.	Grubość wykładziny podłogowej	Wymiar h	Wersja, wyjście kablowe	Wielkość znamionowa puszek instalacyjnych	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
TRKFN 9 VS 250	136 mm	25 mm	-	Tubus	9	7409605	Sztuka	1 Sztuka
TRKFN 9 VS 350	136 mm	25 mm	81 mm	Tubus	9	7409625	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Tubus, z uchwytem, dla ram kasetonowych i regulowanych kaset	TUK2 GV	7428140	Sztuka	1 Sztuka
Uniwersalna puszka instalacyjna UT4, z pokrywą do osprzętu Modul 45®, długość systemowa 208 mm.	UT4 45 4	7408727	Sztuka	1 Sztuka
Wspornik montażowy do gniazd przyłączeniowych teleinformatycznych, długość systemowa 208 mm	MTU 3	7407840	Sztuka	1 Sztuka
