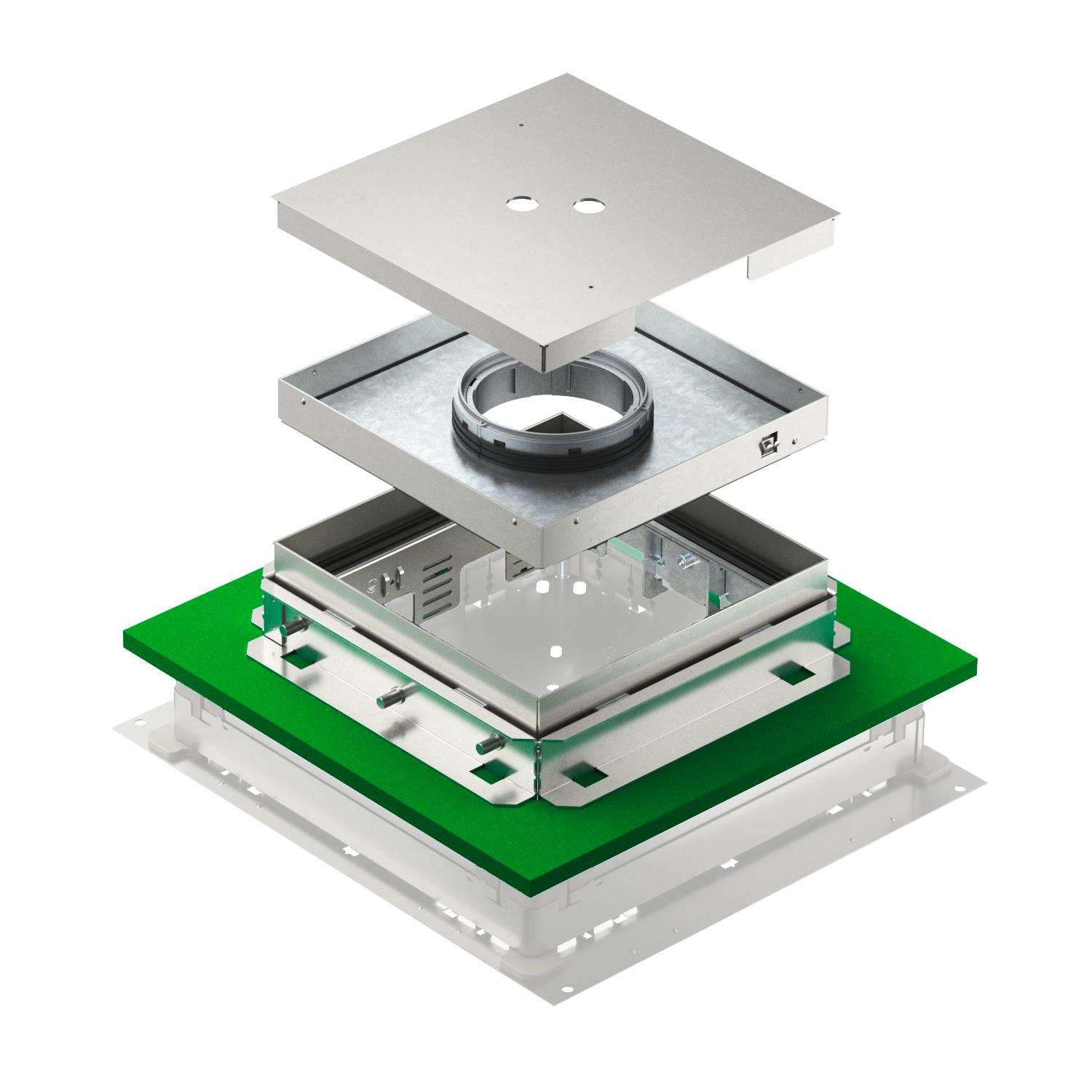

Regulowana kaseta z otworem na tubus, RKFNUZD3, stal nierdzewna

Nr kat. 7409605 | EAN 4012197369194

Nr kat. / Typ	7409605 / TRKFN 9 VS 250

Wysokość podłogi min.	136 mm

Wysokość podłogi maks.	442 mm

Grubość wykładziny podłogowej	25 mm

Wersja, wyjście kablowe	Tubus

Wielkość znamionowa puszek instalacyjnych	9

Opis produktu

Opis produktu

Regulowana, odsprzężana kaseta z otworem na tubus wielkości znamionowej 9, do podłóg czyszczonych na sucho lub mokro, do montażu na puszkach podpodłogowych UZD250-3 lub UZD350-3 w połączeniu z pokrywą montażową DUG../9, w UGD250-3/9 lub UGD350-3/9. Montaż za pomocą kątownika niwelującego (zamawianego osobno) i aluminiowego profilu puszek podpodłogowych.
Regulowana kaseta z tubusem, 3-komorowa. Możliwość montażu trzech płytek APMT5. Do montażu 3 uniwersalnych puszek instalacyjnych UT4 na 9 indywidualnych akcesoriów z pierścieniem nośnym / wspornikiem nośnym lub 12 urządzeń Modul 45.

Dane techniczne

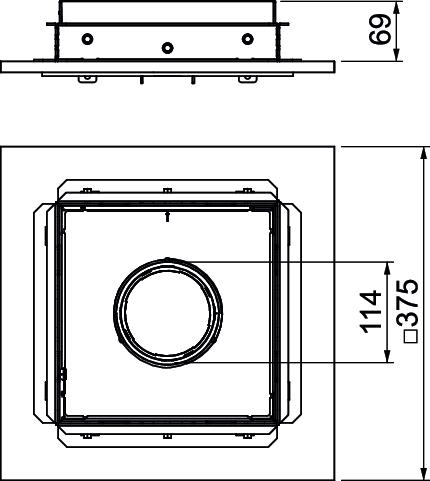

Wymiary

Długość	243 mm
Grubość wykładziny podłogowej	25 mm
Głębokość montażowa	136 mm
Ilość urządzeń do zabudowy	12
Liczba wyjść kablowych	1
Materiał	stal nierdzewna
Możliwość odłączenia	tak
Norma	EN 50085-2-2
Obciążenie pionowe, duża powierzchnia	do 5000 N
Obciążenie pionowe, mała powierzchnia	do 3000 N
Odporność kod IK	IK10
Odpowiednie do podłóg drążonych	brak
Odpowiednie do podłóg podwójnych	brak
Pielęgnacja podłogi	wilgotny
Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	IP 55
Stopień ochrony (IP) w stanie używania, otwartym	IP 20
Szerokość	243 mm

Typ systemu montażu	UT4
Uniwersalna puszka instalacyjna	3 x UT4
Wersja o zwiększonej wytrzymałości	brak
Wersja, wyjście kablowe	Tubus
Wielkość znamionowa puszek instalacyjnych	9
Wspornik urządzeń do mocowania puszek instalacyjnych	brak
Wykonanie	kwadratowa
Wymiar	243x243x83
Wysokość	81 mm
Wysokość podłogi maks.	442 mm
Wysokość podłogi min.	136 mm
Wysokość wylewki maks.	110 mm
Wysokość wylewki min.	69 mm
Zakres regulacji maks.	110 mm
Zakres regulacji min.	69 mm
Zatwierdzenia	VDE

Wszystkie typy

Wszystkie typy

Typ	Wysokość podłogi min.	Wysokość podłogi maks.	Grubość wykładziny podłogowej	Wersja, wyjście kablowe	Wielkość znamionowa puszek instalacyjnych	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
TRKFN 9 VS 250	136 mm	442 mm	25 mm	Tubus	9	7409605	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Tubus, z uchwytem, dla ram kasetonowych i regulowanych kaset	TUK2 GV	7428140	Sztuka	1 Sztuka
Tubus, bez uchwytu, dla ram kasetonowych i regulowanych kaset	TUK2 V	7428141	Sztuka	1 Sztuka
Tubus, z wgłębieniem dla wykładziny podłogowej, z uchwytem, dla ram kasetonowych i regulowanych kaset	TUK2 G4	7428142	Sztuka	1 Sztuka
