Regulowana kaseta z otworem na tubus, RKFNUZD3, stal nierdzewna 140 | 25 | | R9

Regulowana kaseta z otworem na tubus, RKFNUZD3, stal nierdzewna

Nr kat. 7409497 | EAN 4012197378387

Nr kat. / Typ

Wysokość podłogi min.	140 mm

Grubość wykładziny podłogowej	25 mm

Wielkość znamionowa puszek instalacyjnych	R9

Opis produktu

Opis produktu

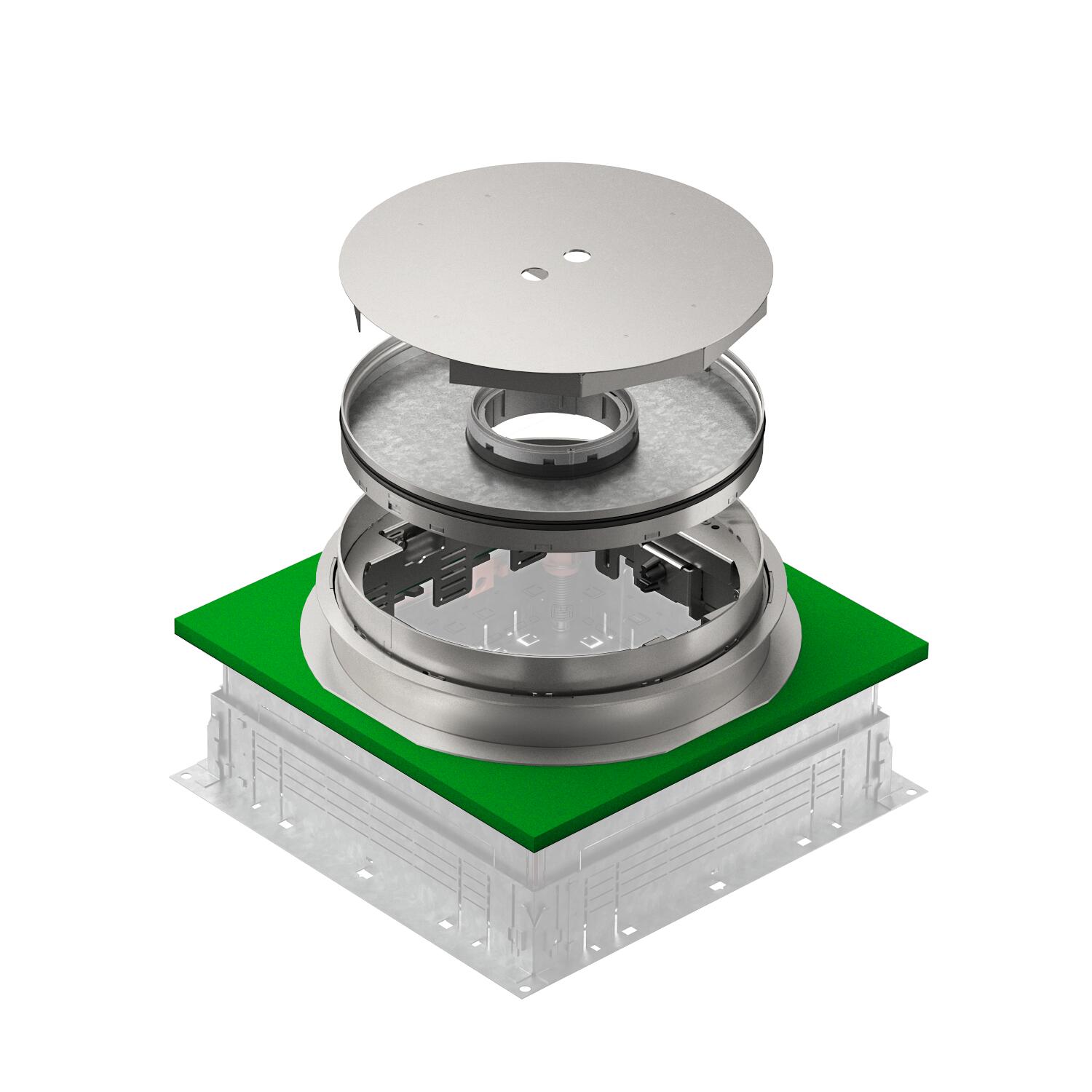

Regulowana, odsprzężana kaseta z otworem na tubus wielkości znamionowej 9, do podłóg czyszczonych na sucho lub mokro, do montażu na puszkach podpodłogowych UZD250-3 lub UZD350-3 w połączeniu z pokrywą montażową DUG../9, w UGD250-3/9 lub UGD350-3/9. Montaż za pomocą kątownika niwelującego (zamawianego osobno) i aluminiowego profilu puszek podpodłogowych.

Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket.

Dane techniczne

Dane techniczne

Grubość wykładziny podłogowej	25 mm
Głębokość montażowa	140 mm
Ilość urządzeń do zabudowy	12
Liczba wyjść kablowych	1
Materiał	stal nierdzewna 1.4301
Możliwość odłączenia	tak
Norma	EN 50085-2-2
Obciążenie pionowe, duża powierzchnia	do 5000 N
Obciążenie pionowe, mała powierzchnia	do 3000 N
Odporność kod IK	IK10
Odpowiednie do podłóg drążonych	brak
Odpowiednie do podłóg podwójnych	brak
Pielęgnacja podłogi	wilgotny
Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	IP 44
Stopień ochrony (IP) w stanie używania, otwartym	IP 20

Typ systemu montażu	UT4
Uniwersalna puszka instalacyjna	3 x UT4
Wersja o zwiększonej wytrzymałości	brak
Wersja, wyjście kablowe	Tubus
Wielkość znamionowa puszek instalacyjnych	R9
Wspornik urządzeń do mocowania puszek instalacyjnych	brak
Wykonanie	okrągła

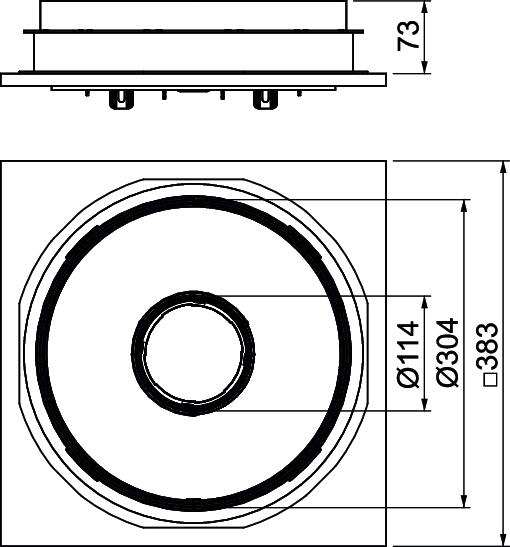

Wymiar	Ø304x85
Wysokość	85 mm
Wysokość podłogi min.	140 mm
Wysokość wylewki maks.	113 mm
Wysokość wylewki min.	73 mm
Zakres regulacji maks.	113 mm
Zakres regulacji min.	73 mm
Zatwierdzenia	VDE

Wszystkie typy

Wszystkie typy

Typ	Wysokość podłogi min.	Grubość wykładziny podłogowej	Wielkość znamionowa puszek instalacyjnych	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
TRKRFN 9 VS 250	140 mm	25 mm	R9	7409497	Sztuka	1 Sztuka
TRKRFN 9 VS 350	140 mm	25 mm	R9	7409651	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Tubus, z uchwytem, dla ram kasetonowych i regulowanych kaset	TUK2 GV	7428140	Sztuka	1 Sztuka
Uniwersalna puszka instalacyjna UT4, z pokrywą do osprzętu Modul 45®, długość systemowa 208 mm.	UT4 45 4	7408727	Sztuka	1 Sztuka
Wspornik montażowy do gniazd przyłączeniowych teleinformatycznych, długość systemowa 208 mm	MTU 3	7407840	Sztuka	1 Sztuka
