Regulowana kaseta z wyjściem przewodu, RKSNUZD3, stal nierdzewna
Nr kat. 7409623 | EAN 4012197438654
- Opis produktu
-
Opis produktuRegulowana, odsprzężana kaseta z wyjściem przewodu wielkości znamionowej 9, do podłóg czyszczonych na sucho, do montażu na puszkach podpodłogowych UZD250-3 lub UZD350-3 w połączeniu z pokrywą montażową DUG../9, w UGD250-3/9 lub UGD350-3/9. Montaż za pomocą kątownika niwelującego (zamawianego osobno) i aluminiowego profilu puszek podpodłogowych.

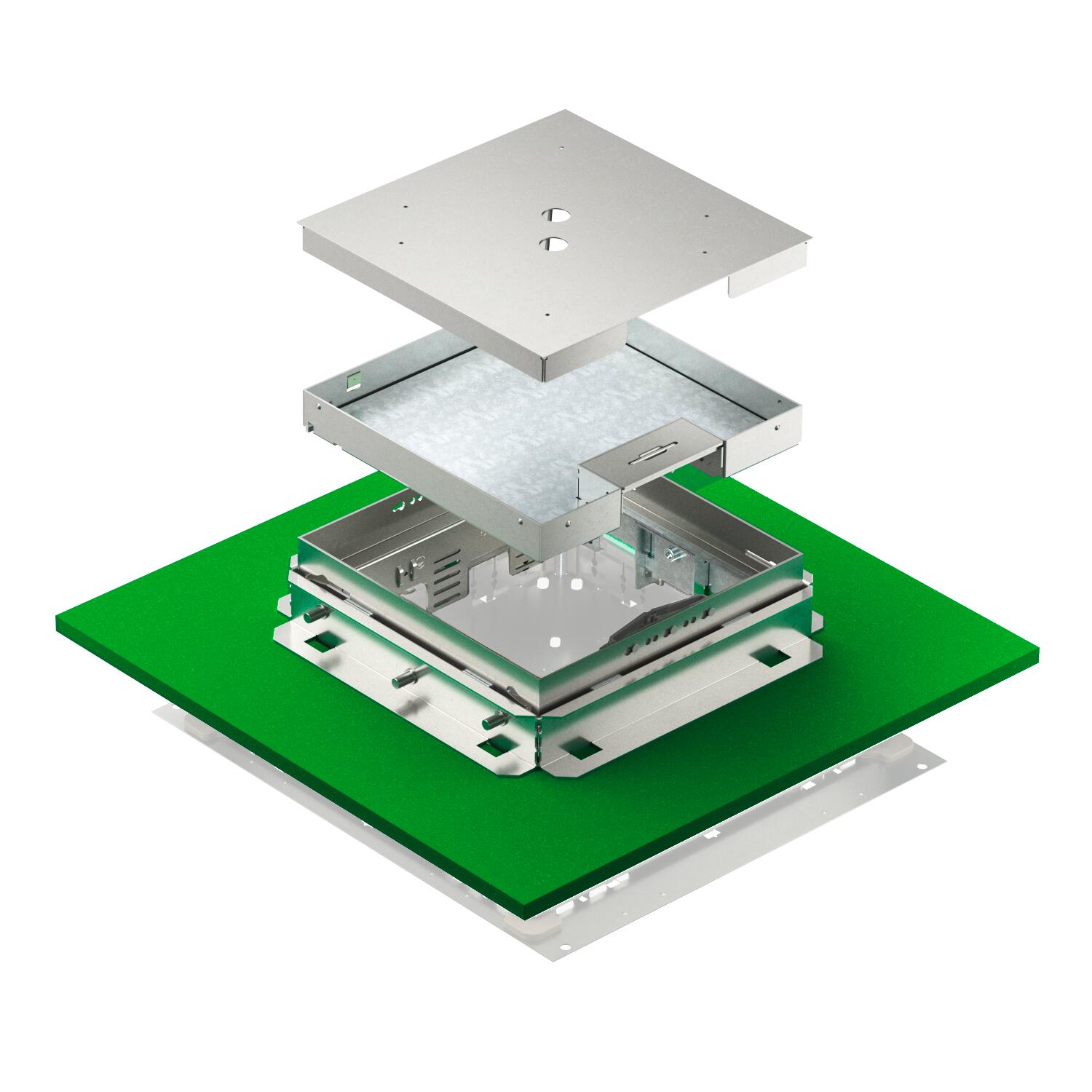

Height-adjustable cassette with cord outlet. For the installation of three UT4 universal supports for nine single devices with support ring/support clamp or 12 Modul 45® devices. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.
-
- Dane techniczne
-
Wymiary

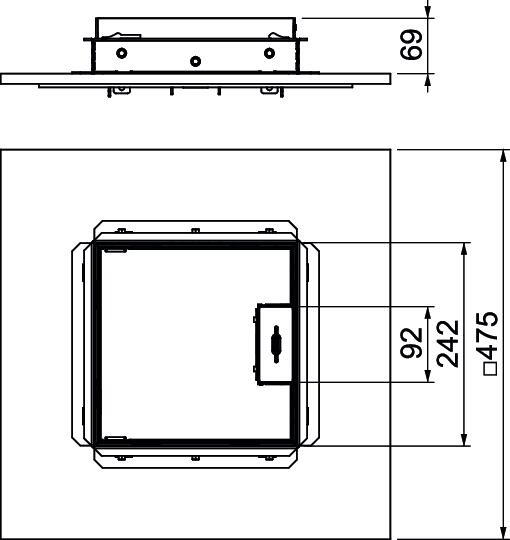

Długość 243 mm Grubość wykładziny podłogowej 25 mm Głębokość montażowa 136 mm Ilość urządzeń do zabudowy 12 Liczba wyjść kablowych 1 Materiał stal nierdzewna 1.4301 Możliwość odłączenia tak Norma EN 50085-2-2 Obciążenie pionowe, duża powierzchnia do 5000 N Obciążenie pionowe, mała powierzchnia do 3000 N Odporność kod IK IK10 Odpowiednie do podłóg drążonych brak Odpowiednie do podłóg podwójnych brak Pielęgnacja podłogi suchy Ślad węglowy CO2 (GWP) od kołyski po bramę 50,409 kg CO2e / 1 Sztuka Stopień ochrony (IP) w stanie nieużywanym, zamkniętym IP 20 Stopień ochrony (IP) w stanie używania, otwartym IP 20 Szerokość 243 mm Typ systemu montażu UT4 Uniwersalna puszka instalacyjna 3 x UT4 Wersja o zwiększonej wytrzymałości brak Wersja, wyjście kablowe Obrotowe wyjście przewodów Wielkość znamionowa puszek instalacyjnych 9 Wspornik urządzeń do mocowania puszek instalacyjnych brak Wykonanie kwadratowa Wymiar 243x243x117 Wymiar h 81 mm Wysokość 81 mm Wysokość podłogi min. 136 mm Wysokość wylewki maks. 110 mm Wysokość wylewki min. 69 mm Zakres regulacji maks. 110 mm Zakres regulacji min. 69 mm Zatwierdzenia VDE - Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Uniwersalna puszka instalacyjna UT4, z pokrywą do osprzętu Modul 45®, długość systemowa 208 mm.
UT4 45 4 7408727 1 Sztuka
Wspornik montażowy do gniazd przyłączeniowych teleinformatycznych, długość systemowa 208 mm
MTU 3 7407840 1 Sztuka - Do pobrania
-
Certyfikat (pozwolenie na używanie znaku) VDE symbol approval electrical installation trunking, underfloor, flushfloor or on-floor , 0.35MB , pdfInstrukcja montażu Pełna instrukcja montażu kaset do podłóg bezspoinowych TRK , 0.55MB , pdf
