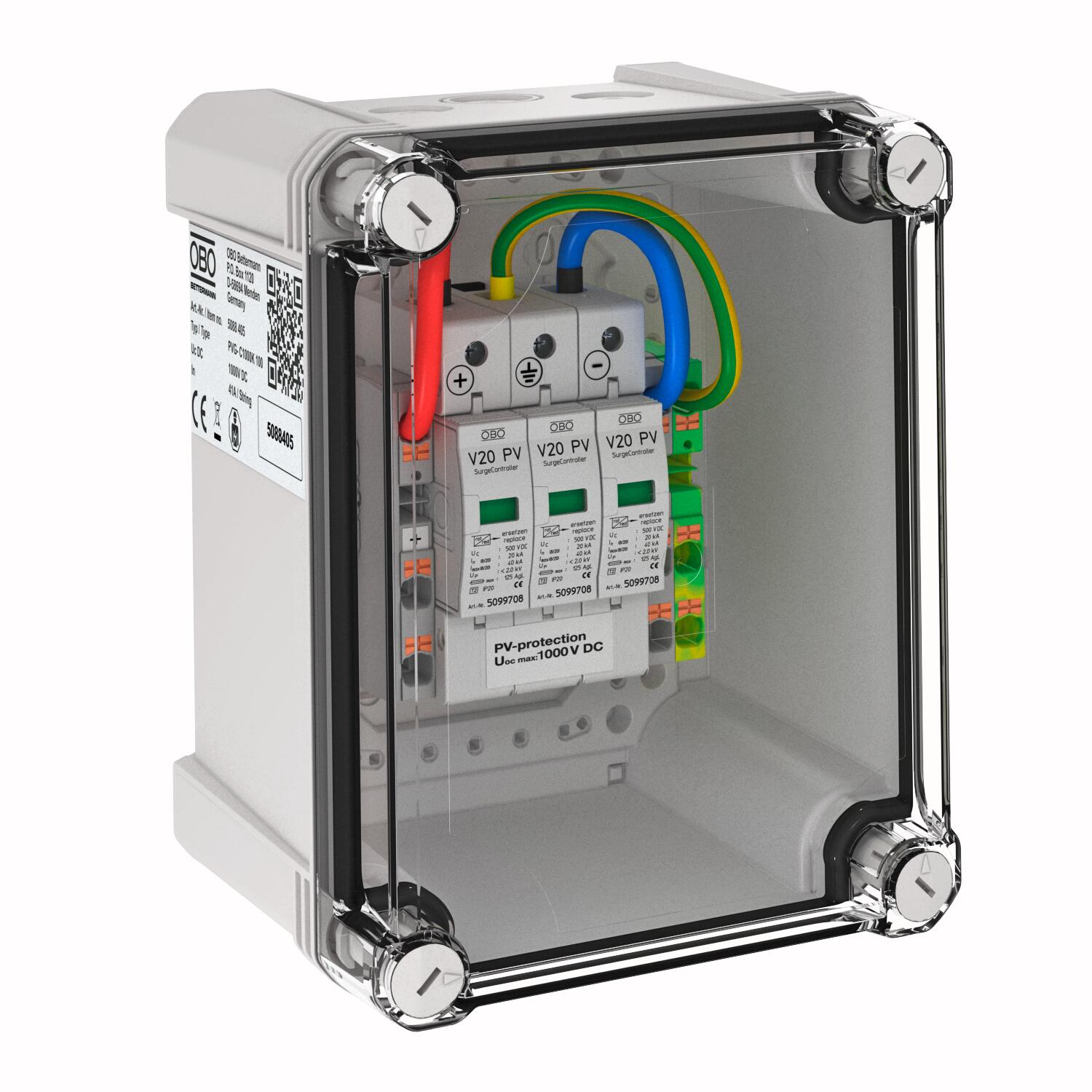

Skrzynka przyłączeniowa generatora typu 2 dla 1 stringu IP 67

Skrzynka przyłączeniowa generatora typu 2 dla 1 stringu

Nr kat. 5088405 | EAN 4012197365080

Nr kat. / Typ	5088405 / PVG- C1000K 100

Stopień ochrony	IP 67

Opis produktu

Opis produktu

Skrzynka przyłączeniowa generatora typu 2 do systemów fotowoltaicznych, do łączenia 1 stringu. Do ochrony falownika przed prądem stałym.

• Ogranicznik warystorowy, wtykowy, z urządzeniem rozłączającym w odpornym na uszkodzenia obwodzie Y zgodnie z VDE 0100-712 (50539-12)
• Niski poziom ochrony DC: < 4,0 kV (Uoc max = 1000 V DC)
• 1 urządzenie zabezpieczające z 2 zaciskami wtykowymi do 6 mm², fabrycznie zamontowanymi w obudowie, do 41 A DC na zacisk
• Obudowa z poliwęglanu (IP67), odporna na promieniowanie UV, do użytku na zewnątrz, w tym zestaw dławików kablowych i element kompensacji ciśnienia

W przypadku ryzyka tworzenia się kondensacji spowodowanej wiatrem, lodem, temperaturą lub słońcem konieczne może być podjęcie dodatkowych środków!

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Funkcja monitorowania	brak

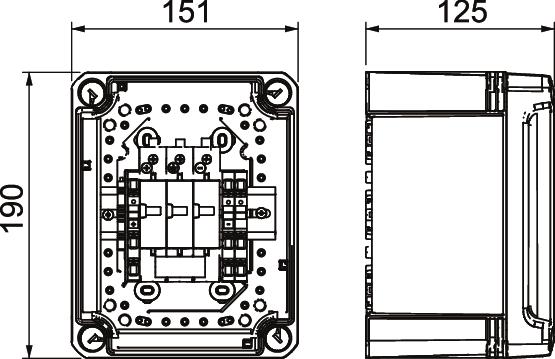

Głębokość	125 mm
Ilość wejść	1
Ilość wejść modułów	1
Kolor	jasnoszary; RAL 7035
Kształt sieci	DC
Kształt sieci DC	tak
Liczba punktów śledzenia mocy	1
Liczba wejść na jeden moduł MPPT	1
Liczba wejść przewodów	4
Liczba wyjść na każdy moduł MPPT	1
LPZ	1→2
Maks. Napięcie wejściowe DC	1000 V
Maks. Prąd wejściowy na moduł	41 A
Maks. Prąd wyjściowy	41 A
Maksymalny prąd wyładowczy (8/20 μs)	40 kA
Materiał obudowy elementów zabezpieczających przed przepięciami	PC
najwyższe napięcie ciągłe DC	1000 V

Odporność kod IK	IK08
Odpowiedni do użytkowania na zewnątrz	tak
Rodzaj wejścia	Dławik
Seria produktu	PV-ÜSS
SPD zgodnie z EN 61643-11	Typ 2
SPD zgodnie z IEC 61643-1	klasa II
Sposób montażu	zamontowana wstępnie w obudowie
Stopień ochrony	IP 67
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	60 °C
Temperatura eksploatacji min.	-25 °C
Wykonanie	Do 1 MMPT i z zaciskami wtykowymi
Wymiar	1000V DC
Wyposażone w odłącznik obciążenia	brak
Zabezpieczenie modułu	bez
Zakres temperatur maks.	60 °C
Zakres temperatur min.	-25 °C
Zgodny z RoHS	tak
Znamionowy prąd wyładowczy (8/20 µs)	20 kA

Możliwości podłączenia

Anschlussart Generatoranschlusskasten	Zacisk typu Push-In
Przekrój przewodu elastycznego (cienkożyłowy) maks.	10 AWG
Przekrój przewodu elastycznego (cienkożyłowy) maks.	6 mm²
Przekrój przewodu elastycznego (cienkożyłowy) min.	0,5 mm²
Przekrój przewodu elastycznego (cienkożyłowy) min.	21 AWG

Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	10 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	8 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	21 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	0,5 mm²
