Skrzynka rozgałęźna kablowa B 9 T, membrana przepychowa, pusta, metryczna 98x98x40 | 9 | IP 67 | jasnoszary; RAL 7035

Skrzynka rozgałęźna kablowa B 9 T, membrana przepychowa, pusta, metryczna

Nr kat. 2001853 | EAN 4012195540076

Nr kat. / Typ	2001853 / B 9 T M

Wymiary wewnętrzne w świetle	98x98x40 mm

Liczba wlotów	9

Stopień ochrony	IP 67

Kolor	jasnoszary; RAL 7035

Opis produktu

Opis produktu

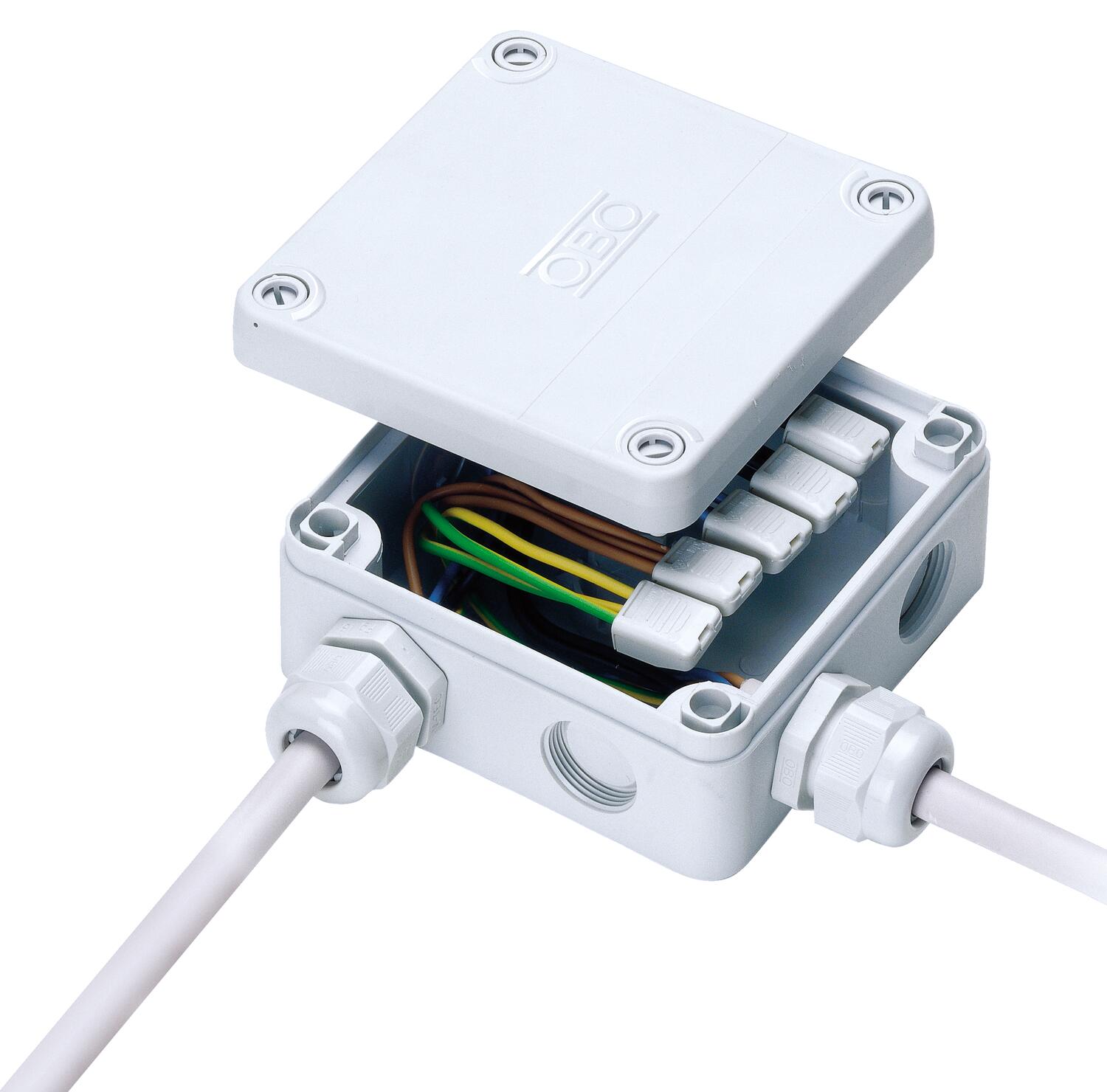

Puszka rozgałęźna B9/T... składa się z dwóch różnych elementów z tworzywa sztucznego niezawierającego halogenów. Posiada 8 wejść gwintowanych z membranami przebijanymi (7 x M20 z boku i 1 x PG16 w dnie) oraz wejście membranowe w dnie dla kabli o średnicy do 15 mm. Podczas korzystania z dławików kablowych (dodatkowe odciążenie naprężeń) nie jest konieczne usuwanie membrany (oszczędność czasu). Stopień ochrony IP 67 dla membrany penetracyjnej i dławika kablowego bez usuwania membrany penetracyjnej.

Napięcie znamionowe 400 V; Przekrój znamionowy 4 - 6 mm².

Pokrywę przykręca się za pomocą 4 wstępnie zamontowanych szybkozłączek (180°). Otwory mocujące w dnie puszki są dodatkowo pokryte miękkim materiałem z tworzywa sztucznego, przeznaczone są do śrub o śr. 5 mm (odstęp 75 mm). Wymiary wewnętrzne w świetle 98x98x40

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do gazowych stref EX	bez
do pyłowych stref EX	bez
Do strefy Ex	bez
Długość	110 mm
Kolor	jasnoszary; RAL 7035
Kształt	kwadratowa
Liczba wlotów	9
Maks. Przekrój przewodu	6 mm²
Materiał	Polipropylen
Materiał samogasnący	zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 750°C
Możliwość plombowania	tak
Napięcie izolacyjne Ui	400 V
Napięcie znamionowe	400 V
Odporne na warunki atmosferyczne	brak
Podtrzymanie funkcji	bez
Pokrywa	nieprzezroczyste
Przekrój znamionowy maks.	6 mm²

Przekrój znamionowy min.	4 mm²
Rodzaj przepustu w obudowie	Gwint z membraną uszczelniającą
Rodzaj wejścia	Kabel/dławica
Rodzaj wejścia	Przewód
Ślad węglowy CO2 (GWP) od kołyski po bramę	0,5619 kg CO2e / 1 Sztuka
Sposób montażu	Montaż ścienny/sufitowy
Stopień ochrony	IP 67
Szeregowalny	tak
Szerokość	110 mm
Wejście z tyłu	tak
Wersja zabezpieczona przed wybuchem	brak

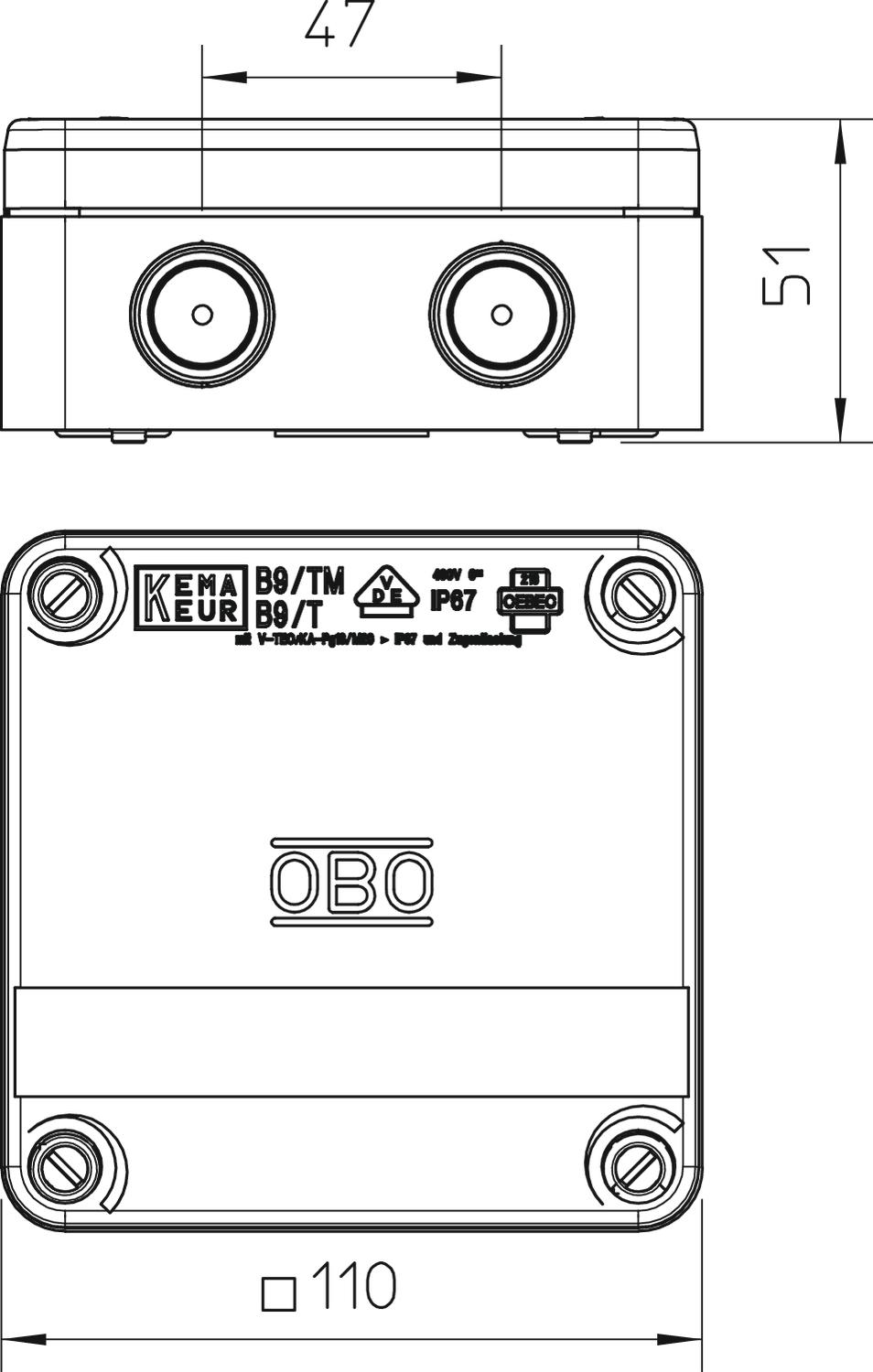

Wymiar	110x110x50
Wymiary wewnętrzne w świetle	98x98x40 mm
Wysokość	51 mm
Z pokrywą	tak
Zakres temperatur maks.	60 °C
Zakres temperatur min.	-5 °C
Zamocowanie pokrywy	przykręcane
