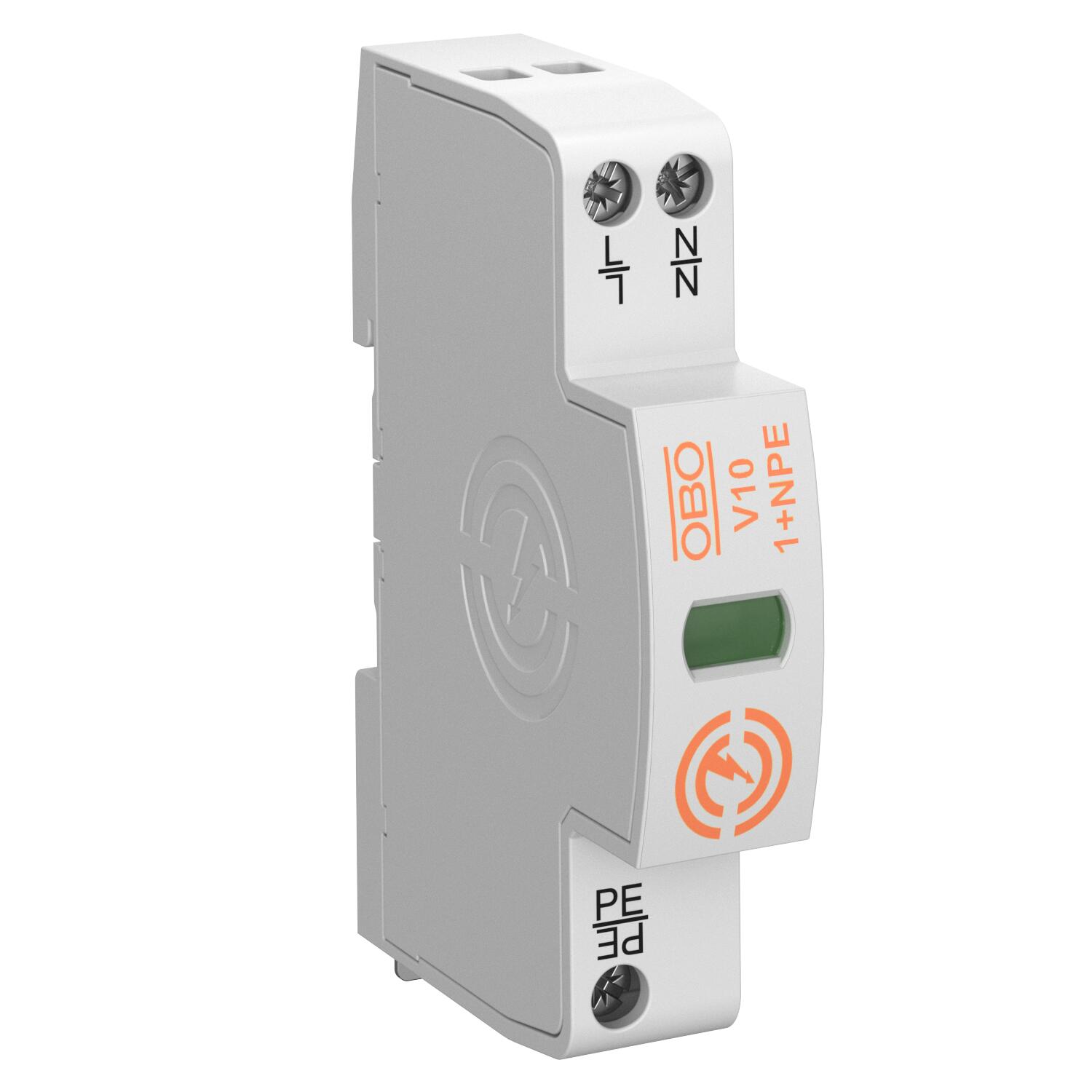

Surge arrester V10 Compact 1+N/PE | 255 | IP 20

Surge arrester V10 Compact

Nr kat. 5093395 | EAN 4012197444396

Nr kat. / Typ	5093395 / V10-1+NPE

Liczba biegunów	1+N/PE

najwyższe napięcie ciągłe AC	255 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Kompaktowy ogranicznik przepięć Typu 2+3

• Ochrona przeciwprzepięciowa w podrozdzielnicach zgodnie z VDE 0100-443 (IEC 60364-4-44)
• Wydajność rozładowania do 60 kA (8/20) łącznie
• Zintegrowane rozwiązanie 3+1 dla systemów sieciowych TN i TT o szerokości modułu 45 mm
• wysokowydajna technologia warystorowa
• ogranicznik z dynamicznym elementem odłączającym i optyczną sygnalizacją uszkodzenia

Zastosowanie: Ochrona urządzeń systemów trójfazowych.

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Klasa testu Typ 1	brak
Klasa testu Typ 2	tak
Klasa testu Typ 3	tak
Kształt sieci	wszystkie
Kształt sieci TN	tak
Kształt sieci TN-C-S	tak
Kształt sieci TN-S	tak
Kształt sieci TT	tak
Liczba biegunów	2
Liczba biegunów	1+N/PE
LPZ	1→3
Maks. zabezpieczenie nadprądowe po stronie sieci	63 A gG
Maksymalne zabezpieczenie	63 A
Maksymalny prąd wyładowczy (8/20 μs)	20 kA
Moment obrotowy:	2 Nm
najwyższe napięcie ciągłe AC	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Napięciowy poziom ochrony [L-N]	≤1,1
Prąd wyładowczy (8/20 µs) [łącznie]	20 kA
Przekrój przewodu elastycznego (cienkożyłowy) maks.	10 mm²
Przekrój przewodu elastycznego (cienkożyłowy) maks.	8 AWG
Przekrój przewodu elastycznego (cienkożyłowy) min.	13 AWG
Przekrój przewodu elastycznego (cienkożyłowy) min.	2,5 mm²

Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	10 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	8 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	13 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	2,5 mm²
Ślad węglowy CO2 (GWP) od kołyski po bramę	1,7031 kg CO2e / 1 Sztuka
SPD zgodnie z EN 61643-11	Typ 2+3
SPD zgodnie z IEC 61643-1	klasa II+III
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	70 °C
Temperatura eksploatacji min.	-40 °C
Wersja zabezpieczona przed wybuchem	brak
Wilgotność powietrza maks.	95 %
Wilgotność powietrza min.	5 %
Wymiar	255V
Zakres temperatur maks.	70 °C
Zakres temperatur min.	-40 °C
zdalna sygnalizacja	brak
Zdolność gaszenia prądu następczego (eff) [N-PE]	0,1 kA
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20µs) [L-N]	10 kA
Znamionowy prąd wyładowczy (8/20µs) [N-PE]	10 kA
