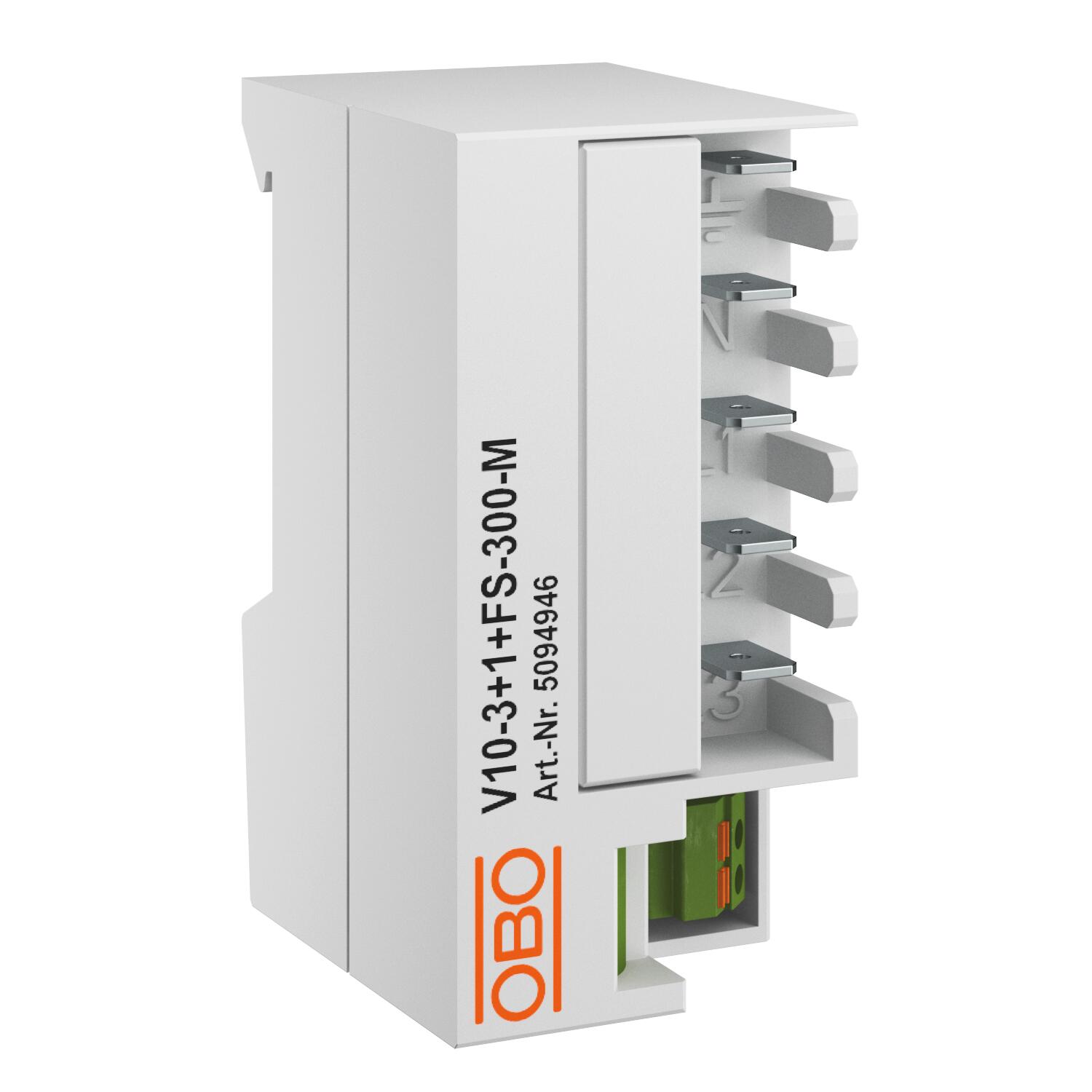

Surge arrester V10 – Mini

3+N/PE | | IP 20

Surge arrester V10 – Mini

Nr kat. 5094946 | EAN 4012197504922

Nr kat. / Typ	5094946 / V10-3+1+FS-300-M

Liczba biegunów	3+N/PE

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Surge protective device, compact module, type 2+3

• Surge protection in the smallest of spaces, e.g. in AC charging stations
• Discharge capacity up to 20kA (L-N) and 40kA (N-PE)
• Integrated 3+1-solution for TN and TT network systems with a 35 mm module width
• Including thermal and dynamic cut-off unit and visual funtion display
• Easy and quick installation thanks to FastOn connection terminals
• Wiring set (5089657 – WS-V10-3+1) available
• Including a potential-free break contact for remote signalling

Dane techniczne

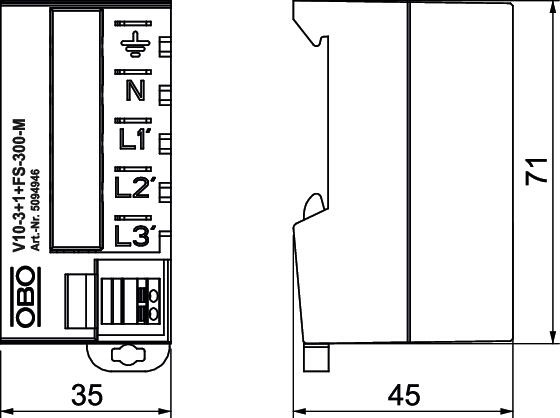

Wymiary

Długość	38 mm
Inny kształt sieci	brak
Klasa testu Typ 2	tak
Klasa testu Typ 3	tak
Kształt sieci	wszystkie
Kształt sieci DC	brak
Kształt sieci IT	brak
Kształt sieci TN	tak
Kształt sieci TN-C	brak
Kształt sieci TN-C-S	tak
Kształt sieci TN-S	tak
Kształt sieci TT	tak
Liczba biegunów	3+N/PE
LPZ	1→3
Maks. zabezpieczenie nadprądowe po stronie sieci	63 A gG
Maksymalne zabezpieczenie	63 A
Maksymalny prąd wyładowczy (8/20 μs [N-PE]	40 kA
Maksymalny prąd wyładowczy (8/20 μs) [L-N]	20 kA
Najwyższe napięcie trwałej pracy (L-N)	300 V
Najwyższe napięcie trwałej pracy (N-PE)	255 V
Napięcie znamionowe AC (50 / 60 Hz)	240 V
OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy)	32 A
Odpowiedni do użytkowania na zewnątrz	brak
Prąd wyładowczy (8/20 µs) [łącznie]	60 kA
Przekrój połączenia zacisków FM min.	16 AWG
Przekrój połączenia zacisków FM min.	1,5 mm²

Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	10 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	2,5 mm²
Przepięcie dorywcze TOV [L-N] - tryb bezpiecznego zniszczenia - 120 min	442 V
Przepięcie dorywcze TOV [L-N] - tryb wytrzymania - 5 s	337 V
Przepięcie dorywcze TOV [N-PE] - tryb wytrzymania - 200 ms	1200 V
SPD zgodnie z EN 61643-11	Typ 2+3
SPD zgodnie z IEC 61643-1	klasa II+III
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Styk FM	Zestyk rozwierny
Sygnalizacja	optyczna
Szerokość	35 mm
Wilgotność powietrza maks.	95 %
Wilgotność powietrza min.	5 %
Wykonanie	1+NPE
Wymiar	300V
Wysokość	76 mm
Zakres temperatur maks.	85 °C
Zakres temperatur min.	-40 °C
zdalna sygnalizacja	tak
Zdolność gaszenia prądu następczego (eff) [N-PE]	0,1 kA
Zdolność przełączania AC	250V / 1A ; 125V / 1A
Zdolność przełączania DC	48V / 0,5A; 24V / 0,5A; 12V / 0,5A
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20 µs)	10 kA
