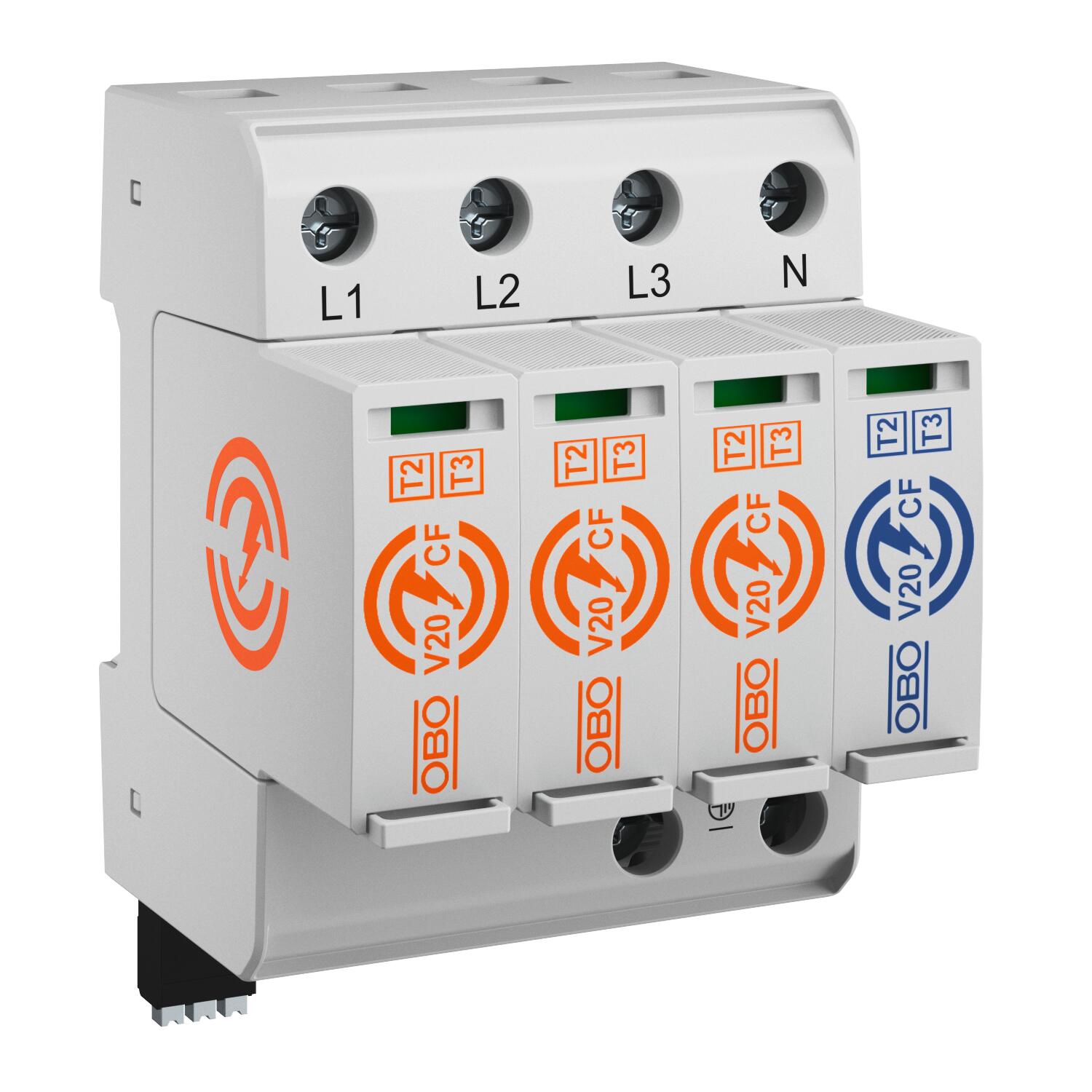

Surge arrester V20 with integrated pre-fuse
Nr kat. 5095257 | EAN 4012197504960
- Opis produktu
-
Opis produktuSurge arrester, type 2+3
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
-
- Dane techniczne
-

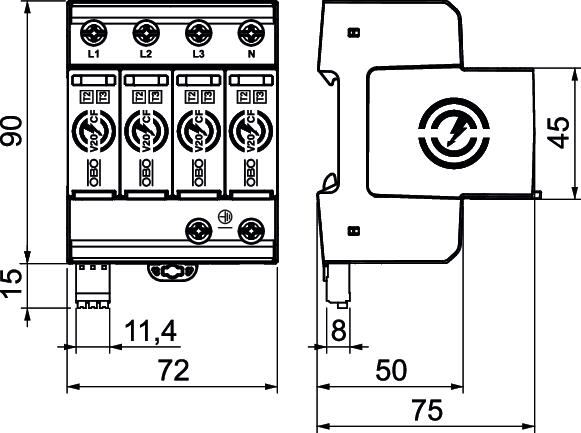

Wymiary
Długość 75 mm Inny kształt sieci brak Klasa testu Typ 1 brak Klasa testu Typ 2 tak Kształt sieci inne Kształt sieci DC brak Kształt sieci IT brak Kształt sieci TN brak Kształt sieci TN-C brak Kształt sieci TN-C-S tak Kształt sieci TN-S tak Kształt sieci TT tak Liczba biegunów 3+N/PE Liczba biegunów 4 Maksymalny prąd wyładowczy (8/20 μs [N-PE] 65 kA Maksymalny prąd wyładowczy (8/20 μs) [L-N] 40 kA Moment obrotowy: 4,5 Nm najwyższe napięcie ciągłe AC 300 V Najwyższe napięcie trwałej pracy (L-N) 300 V Najwyższe napięcie trwałej pracy (N-PE) 305 V Napięcie resztkowe [L-N] @ 5 kA 1,15 kV Napięcie znamionowe AC (50 / 60 Hz) 230 V Napięciowy poziom ochrony [L-N] ≤1,5 Odporność na zwarcie tak Odpowiedni do użytkowania na zewnątrz brak Prąd wyładowczy (8/20 µs) [łącznie] 65 kA Przekrój połączenia zacisków FM maks. 1,5 mm² Przekrój połączenia zacisków FM maks. 16 AWG Przekrój połączenia zacisków FM min. 23 AWG Przekrój połączenia zacisków FM min. 0,25 mm² Przekrój przewodu elastycznego (cienkożyłowy) maks. 4 AWG Przekrój przewodu elastycznego (cienkożyłowy) maks. 35 mm² Przekrój przewodu elastycznego (cienkożyłowy) min. 16 AWG Przekrój przewodu elastycznego (cienkożyłowy) min. 2,5 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 2 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 35 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 16 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 2,5 mm² Przepięcie dorywcze TOV [L-N] - tryb bezpiecznego zniszczenia - 120 min 442 V Przepięcie dorywcze TOV [L-N] - tryb wytrzymania - 5 s 337 V Przepięcie dorywcze TOV [N-PE] - tryb wytrzymania - 200 ms 1200 V SPD zgodnie z EN 61643-11 Typ 2+3 SPD zgodnie z IEC 61643-1 klasa II Sposób montażu Szyna kołpakowa 35 mm Stopień ochrony IP 20 Styk FM zestyk przełączny Sygnalizacja optyczna Szerokość 72 mm Wilgotność powietrza maks. 95 % Wilgotność powietrza min. 5 % Wydmuchowy brak Wymiar 300V Wysokość 105 mm Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci 50 kA eff Zakres temperatur maks. 85 °C Zakres temperatur min. -40 °C zdalna sygnalizacja tak Zdolność gaszenia prądu następczego (eff) [N-PE] 0,1 kA Zdolność przełączania AC 230 V; 0,5 A Zdolność przełączania DC 230 V; 0,1 A / 75 V; 0,5 A Zintegrowane zabezpieczenie wstępne tak Znamionowy prąd wyładowczy (8/20 µs) 20 kA Znamionowy prąd wyładowczy (8/20µs) [L-N] 20 kA Znamionowy prąd wyładowczy (8/20µs) [N-PE] 40 kA - Wszystkie typy
- Do pobrania
-
Deklaracja zgodności UE V20-CF-3+1FS-300 / 5095257 , 0.10MB , pdfPomoc przy doborze Systemy ochrony przeciwprzepięciowej TBS - Pomoc w doborze , 2.00MB , pdfInstrukcja montażu SurgeController V20-CF , 0.53MB , pdfDo tego produktu nie są dostępne żadne zestawienia produktowe
