Trägerklammer, mit Rohraufnahme unten

Nr kat. / Typ

Długość

Szerokość	45 mm

Wysokość	39 mm

Średnica rury/kabla min.

Średnica rury/kabla maks.

Wymiar L

Grubość kołnierza F min.

Grubość kołnierza F maks.

Opis produktu

Opis produktu

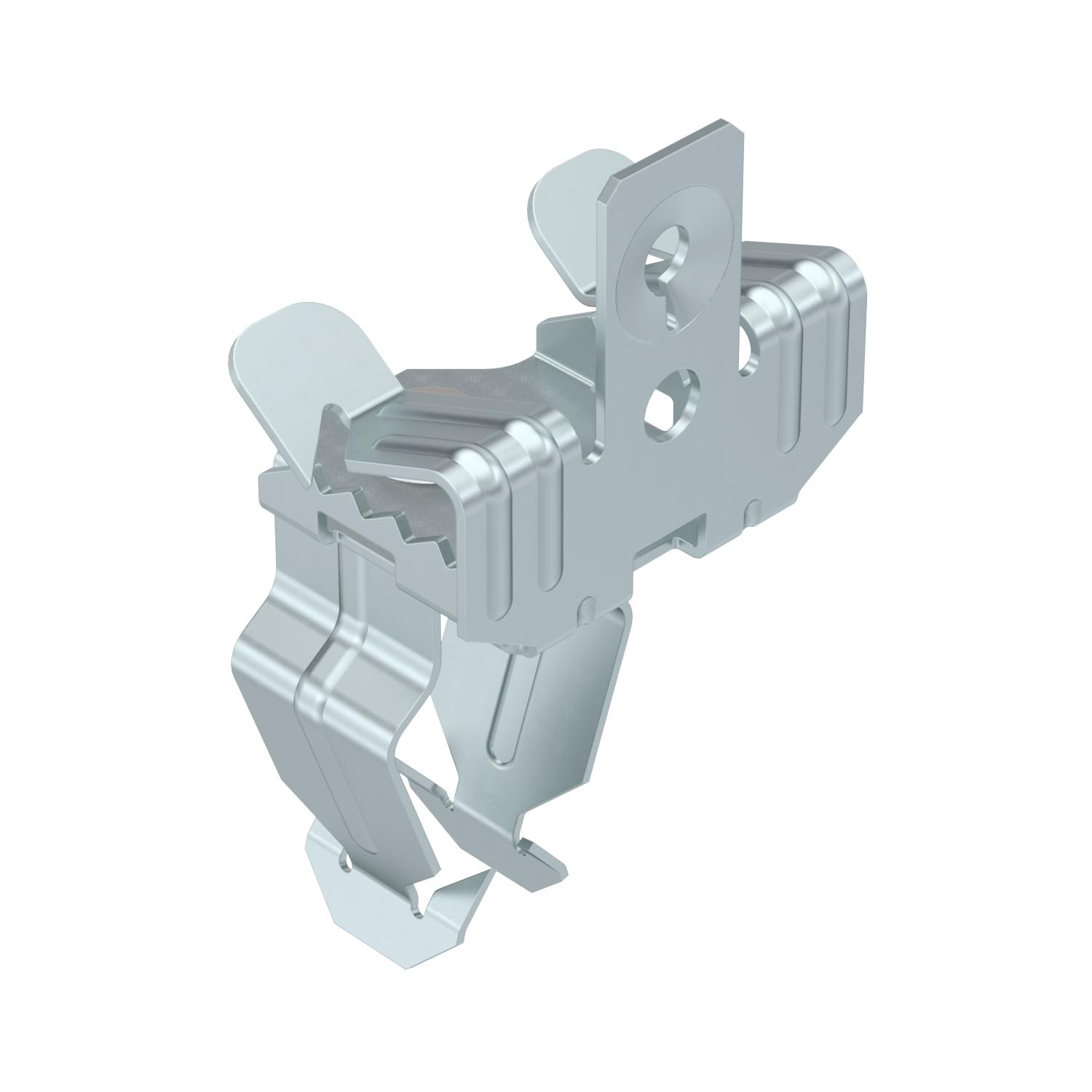

Zaciski nośne do montażu rur. Offene Rohraufnahme unten. Mocowanie do wsporników stalowych przez przybijanie.

Dane techniczne

Grubość kołnierza F maks.	13 mm
Grubość kołnierza F min.	7 mm
Kolor	cyjan
Materiał	Stal
Obciążenie niszczące	0,11 kN
Powierzchnia	Cynkowanie lamelowe (płatkowe)
Rodzaj mocowania	wtykowe

Rodzaj połączenia/element przyłączeniowy	Rura/kabel
Średnica rury/kabla maks.	35 mm
Średnica rury/kabla min.	30 mm
Wymiar	7-13mm
Zawias	brak
Zawias ustawiany	brak

Wymiar W	45 mm
Wysokość	39 mm

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Średnica rury/kabla min.	Średnica rury/kabla maks.	Wymiar L	Grubość kołnierza F min.	Grubość kołnierza F maks.	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SCVPO 3-7 D20	71 mm	45 mm	39 mm	18 mm	22 mm	71 mm	3 mm	7 mm	1488381	Sztuka	50 Sztuka
SCVPO 3-7 D25	76 mm	45 mm	39 mm	22 mm	30 mm	76 mm	3 mm	7 mm	1488383	Sztuka	50 Sztuka
SCVPO 3-7 D32	81 mm	45 mm	39 mm	30 mm	35 mm	81 mm	3 mm	7 mm	1488387	Sztuka	50 Sztuka
SCVPO 7-13 D20	79 mm	45 mm	39 mm	18 mm	22 mm	79 mm	7 mm	13 mm	1488391	Sztuka	50 Sztuka
SCVPO 7-13 D25	84 mm	45 mm	39 mm	22 mm	30 mm	84 mm	7 mm	13 mm	1488393	Sztuka	50 Sztuka

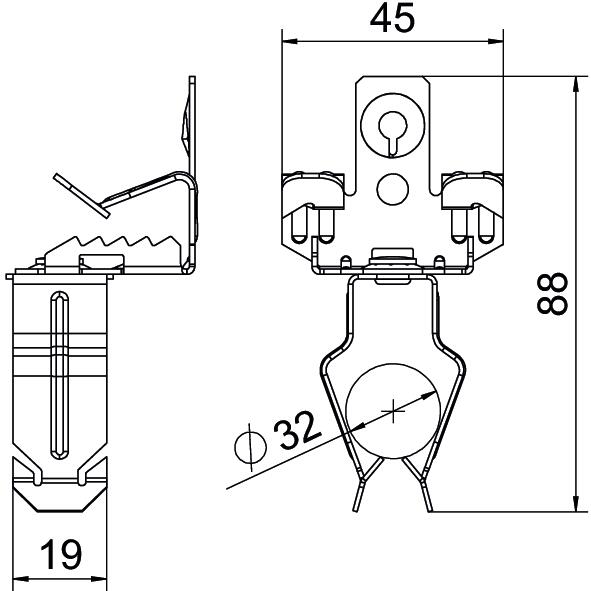

SCVPO 7-13 D32	88 mm	45 mm	39 mm	30 mm	35 mm	88 mm	7 mm	13 mm	1488395	Sztuka	50 Sztuka
SCVPO 14-20 D20	82 mm	45 mm	39 mm	18 mm	22 mm	82 mm	14 mm	20 mm	1488401	Sztuka	50 Sztuka
SCVPO 14-20 D25	87 mm	45 mm	39 mm	22 mm	30 mm	87 mm	14 mm	20 mm	1488403	Sztuka	50 Sztuka
SCVPO 14-20 D32	92 mm	45 mm	39 mm	30 mm	35 mm	92 mm	14 mm	20 mm	1488405	Sztuka	50 Sztuka
