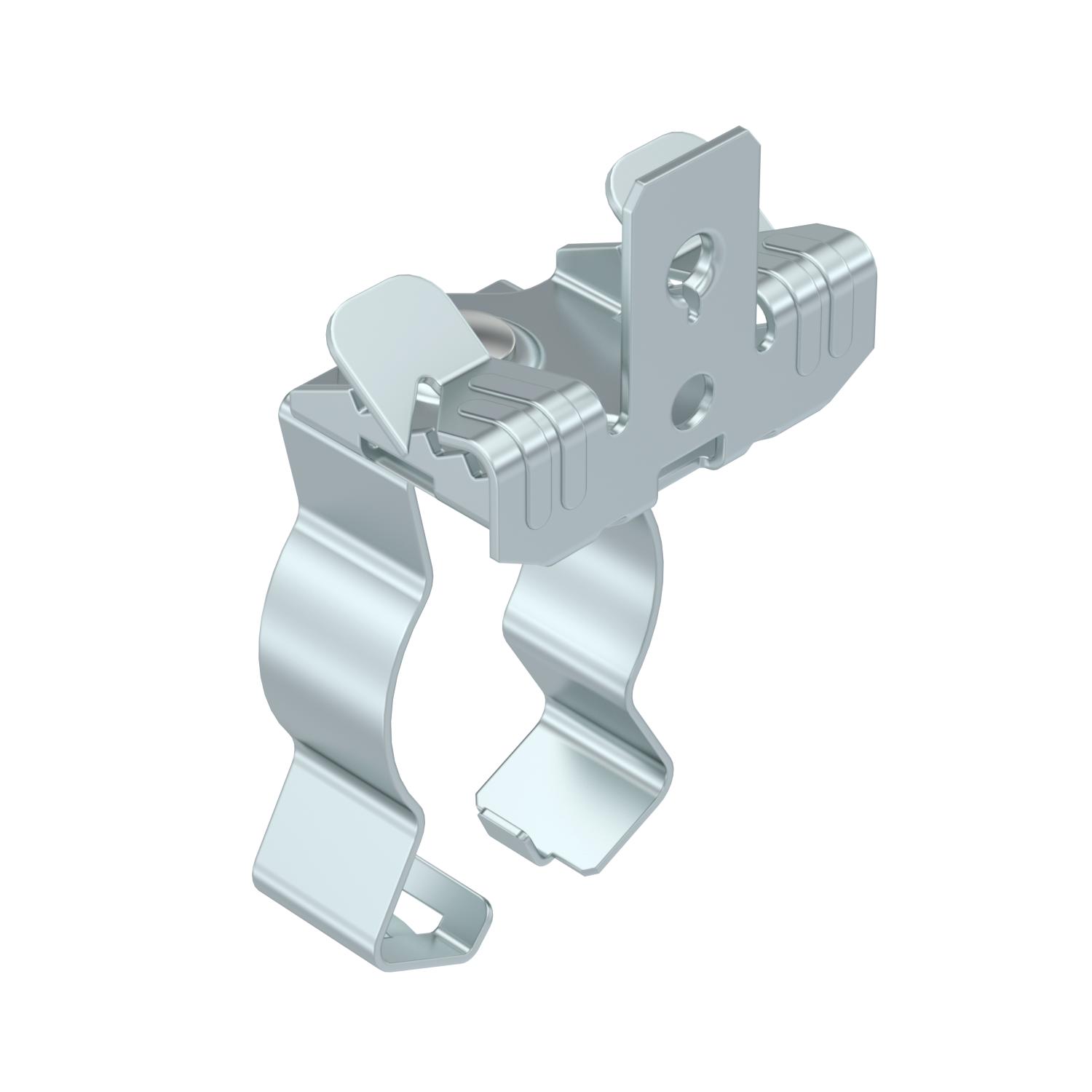

Trägerklammer, mit Rohraufnahme unten

Nr kat. / Typ

Długość

Szerokość	45 mm

Wysokość

Średnica rury/kabla min.

Średnica rury/kabla maks.

Wymiar L

Grubość kołnierza F min.

Grubość kołnierza F maks.

Opis produktu

Opis produktu

Zaciski nośne do montażu rur. Geschlossene Rohraufnahme unten. Mocowanie do wsporników stalowych przez przybijanie.

Dane techniczne

Grubość kołnierza F maks.	7 mm
Grubość kołnierza F min.	3 mm
Kolor	cyjan
Materiał	Stal
Obciążenie niszczące	0,45 kN
Powierzchnia	Cynkowanie lamelowe (płatkowe)
Rodzaj mocowania	wtykowe

Rodzaj połączenia/element przyłączeniowy	Rura/kabel
Średnica rury/kabla maks.	32 mm
Średnica rury/kabla min.	30 mm
Wymiar	3-7mm
Zawias	brak
Zawias ustawiany	brak

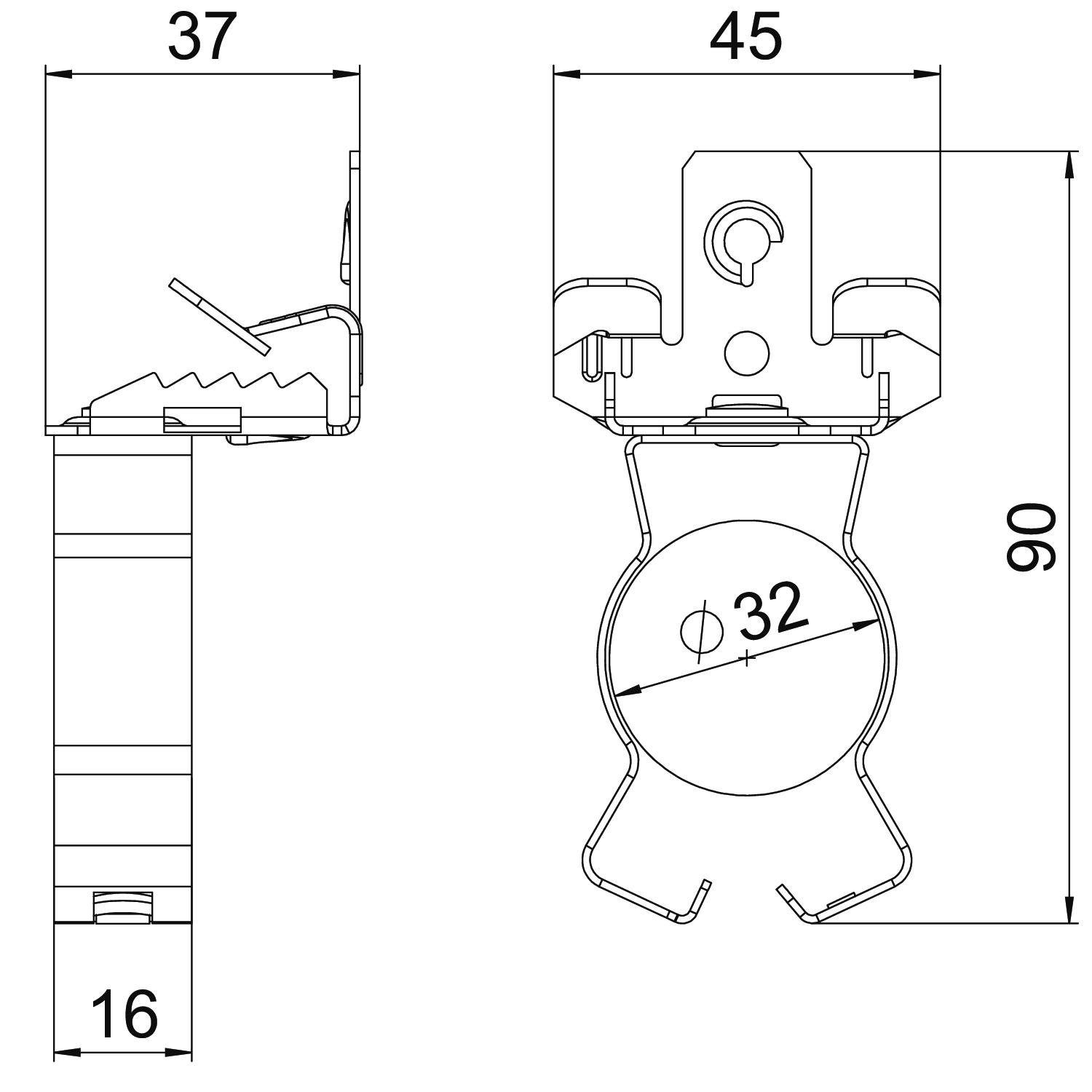

Długość	90 mm
Szerokość	45 mm

Wymiar L	90 mm
Wysokość	37 mm

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Średnica rury/kabla min.	Średnica rury/kabla maks.	Wymiar L	Grubość kołnierza F min.	Grubość kołnierza F maks.	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SCVPC 3-7 D25	81 mm	45 mm	37 mm	20 mm	25 mm	80 mm	3 mm	7 mm	1488621	Sztuka	50 Sztuka
SCVPC 3-7 D32	90 mm	45 mm	37 mm	30 mm	32 mm	90 mm	3 mm	7 mm	1488623	Sztuka	50 Sztuka
SCVPC 3-7 D40	103 mm	45 mm	37 mm	36 mm	40 mm	100 mm	3 mm	7 mm	1488625	Sztuka	50 Sztuka
SCVPC 7-13 D25	89 mm	45 mm	37 mm	20 mm	25 mm	87 mm	7 mm	13 mm	1488629	Sztuka	50 Sztuka
SCVPC 7-13 D32	97 mm	45 mm	37 mm	30 mm	32 mm	97 mm	7 mm	13 mm	1488631	Sztuka	50 Sztuka
SCVPC 7-13 D40	110 mm	45 mm	37 mm	36 mm	40 mm	107 mm	7 mm	13 mm	1488633	Sztuka	50 Sztuka
SCVPC 14-20 D25	92 mm	45 mm	36 mm	20 mm	25 mm	90 mm	14 mm	20 mm	1488637	Sztuka	50 Sztuka
SCVPC 14-20 D32	100 mm	45 mm	36 mm	30 mm	32 mm	100 mm	14 mm	20 mm	1488639	Sztuka	50 Sztuka
SCVPC 14-20 D40	113 mm	45 mm	36 mm	36 mm	40 mm	110 mm	14 mm	20 mm	1488641	Sztuka	50 Sztuka
