Trójnik 60 FS
Nr kat. 7003390 | EAN 4012196214150
- Opis produktu
-

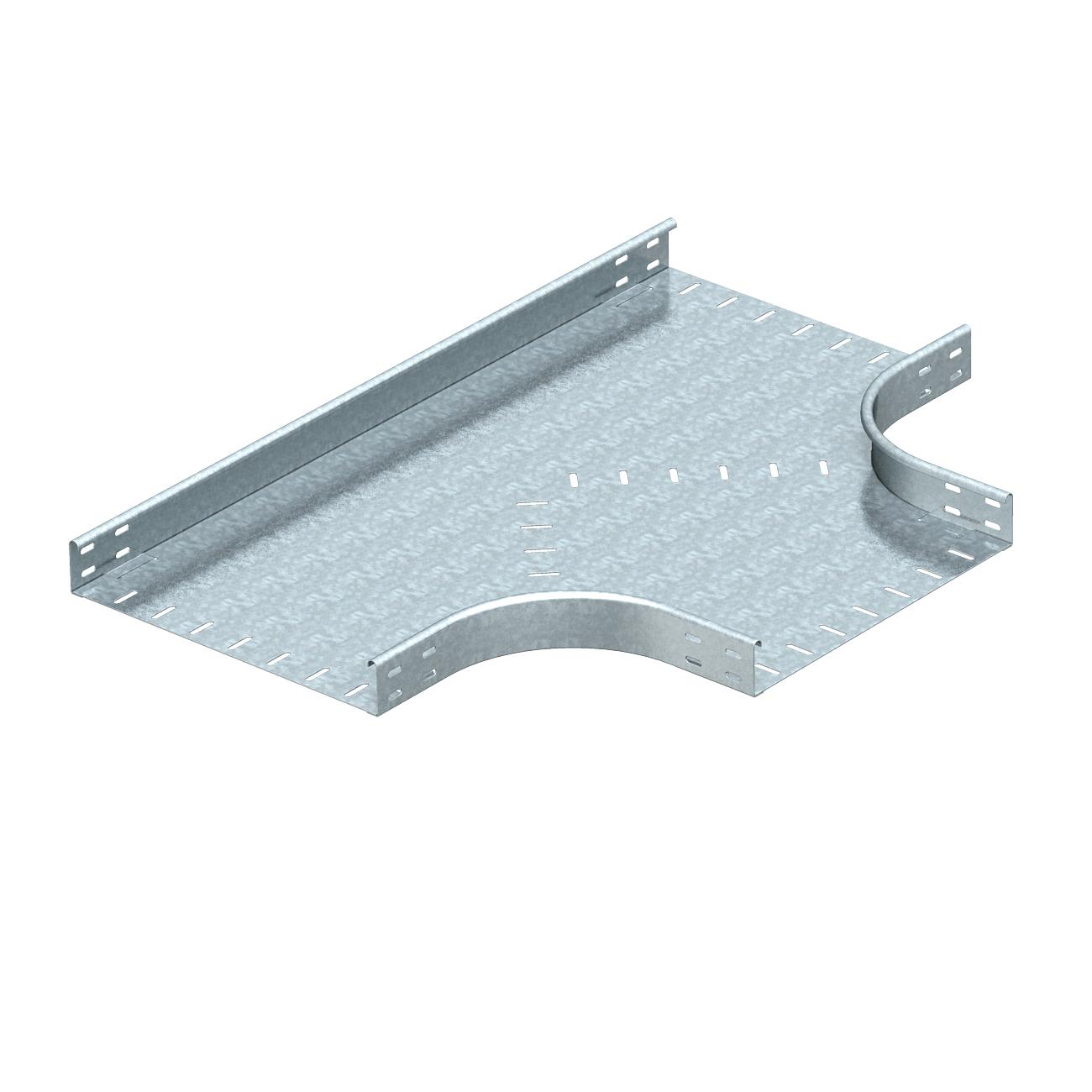

Opis produktuTrójnik, poziomy, do wszystkich typów koryt o wys. boku 60 mm.

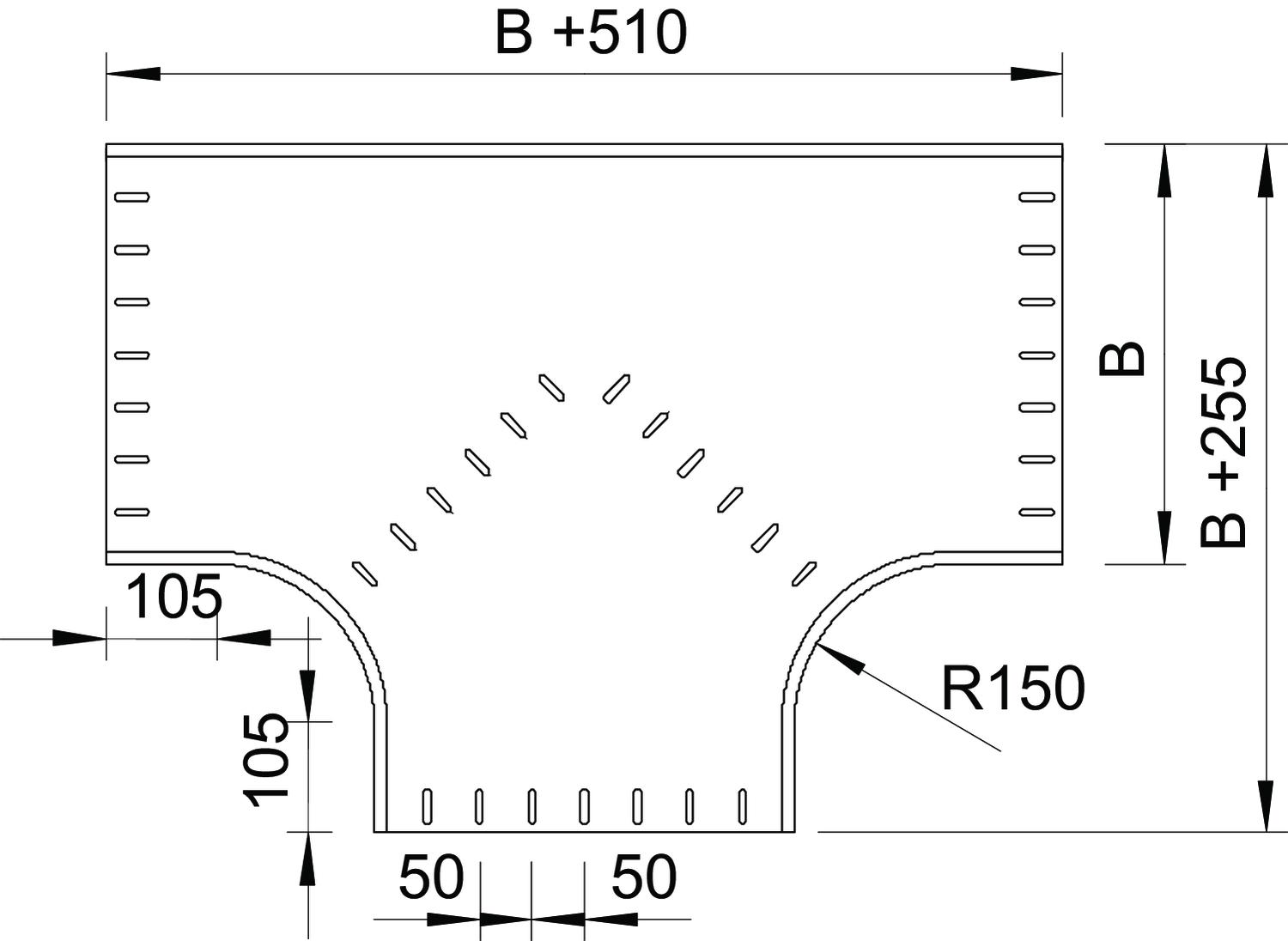

Kształtka w wersji okrągłej. Promień wewnętrzny kształtki łączeniowej wynosi 150 mm. Wszystkie podejścia o tej samej szerokości.
Materiały montażowe należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne
Grubość boku 1,5 mm Materiał Stal Model Trójnik poziomy Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Rodzaj złącza kablowego systemu nośnego przykręcane Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość 400 mm Szerokość 16 in Wersja połączenia bez łącznika Wygięcie (kąt) 90° Wykonanie szerokorozpiętościowe brak Wymiar 60x400 Wymiar B 400 mm Wymiar R 150 mm Wysokość 60 mm Zmiana kierunku poziomy - Wszystkie typy
- Do pobrania
-
Karta danych technicznych RT 640 FS / 7003390 , 0.18MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE RT 640 FS / 7003390 , 0.13MB , pdfREACH Deklaracja zgodności RT 640 FS / 7003390 , 0.12MB , pdfRoHS Deklaracja zgodności RT 640 FS / 7003390 , 0.12MB , pdfInstrukcja montażu Instrukcja montażu przykręcanych systemów korytek kablowych , 9.41MB , pdfInstrukcja montażu General information on the mounting , 2.65MB , pdf
