Uchwyt trapezowy FS
Nr kat. 6357506 | EAN 4012195523666
- Opis produktu
-

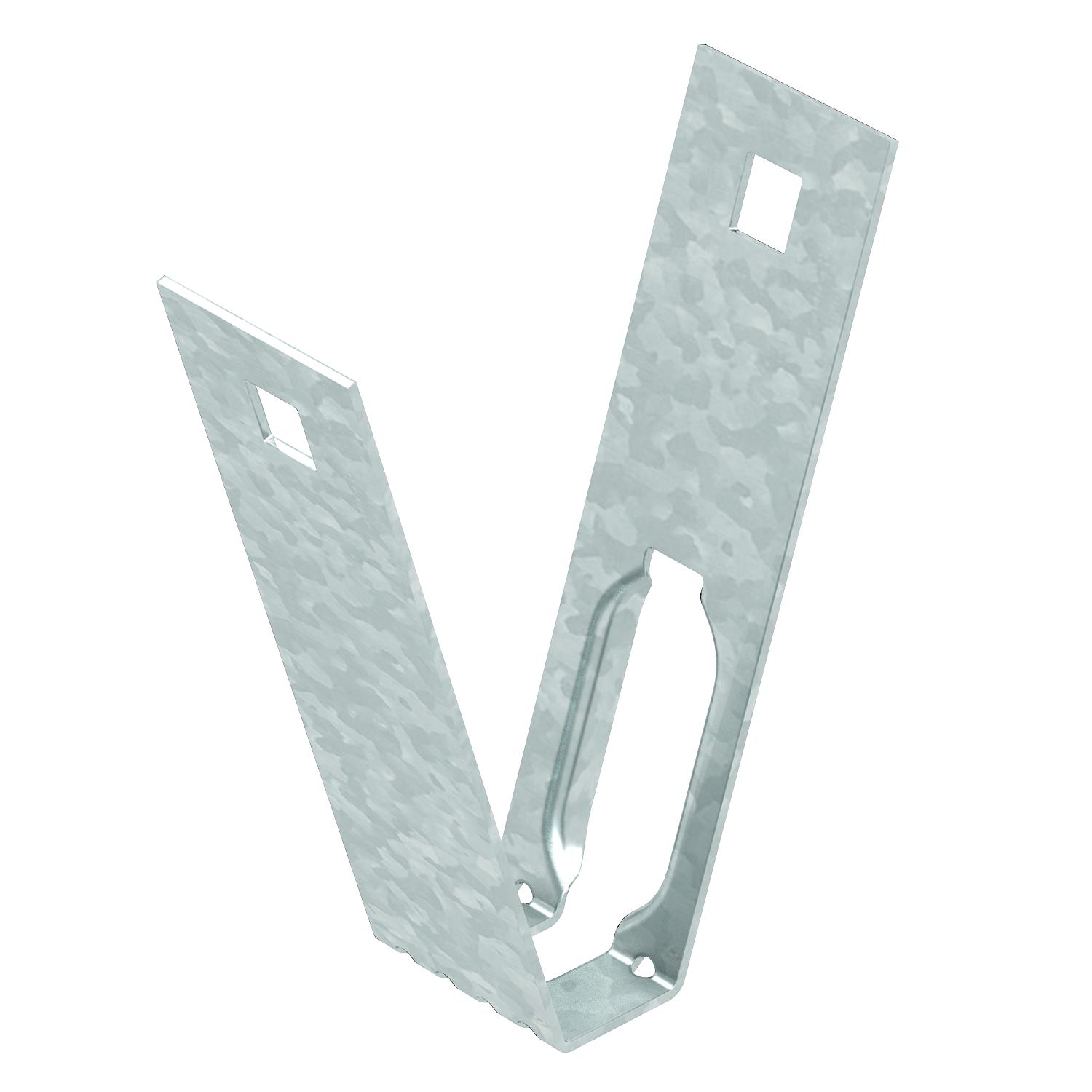

Opis produktuUchwyt trapezowy do podwieszania systemów tras kablowych na stropach z blachy trapezowej.
Przy użyciu przewidzianych otworów można zamontować uchwyt trapezowy na profil trapezowy o szerokości do ok. 80 mm. Mocowany za pomocą rygla typu TPB R lub śruby z łbem sześciokątnym typu SKS 10x110.
Ważne: Należy przestrzegać obliczeń statycznych dla stropów z blach trapezowych!
-
- Dane techniczne
-
Dane techniczne
F w kN 0,8 kN Grubość materiału 1,5 mm Kolor cyjan Materiał Stal Odpowiednie do pręta gwintowanego metrycznego 10 Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Regulowany tak Stal nierdzewna, wytrawiana brak Wymiar 100x116 Zawias brak Wymiary

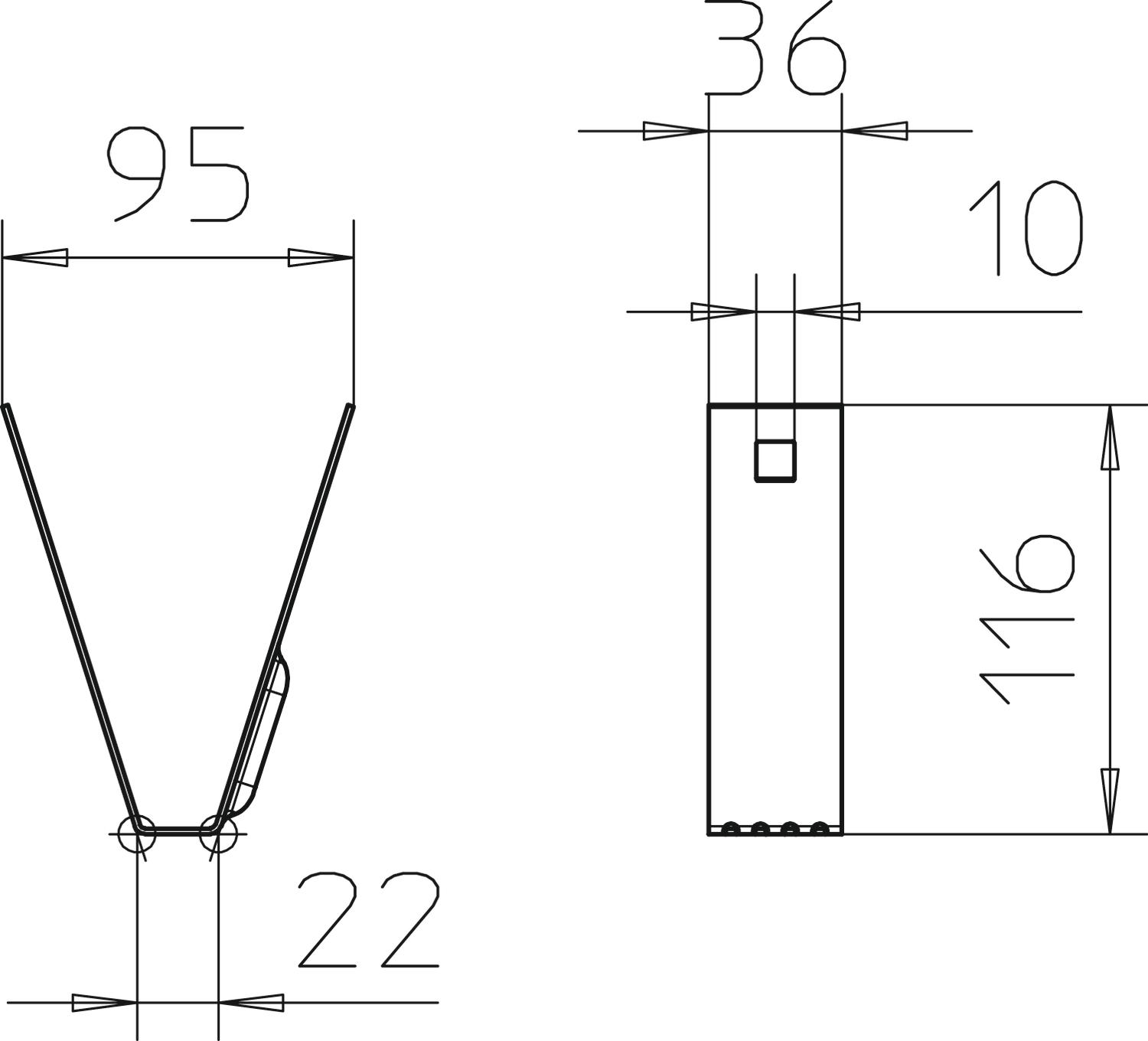

Długość 36 mm Szerokość 100 mm Wysokość 116 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,2302 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) szt. Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 0,2302 kg CO2e / 1 Sztuka - Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

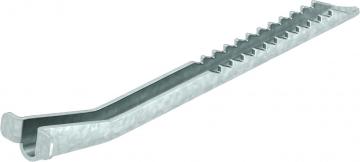

Rygiel do uchwytu trapezowego FS
TPB R FS 6357536 20 Sztuka

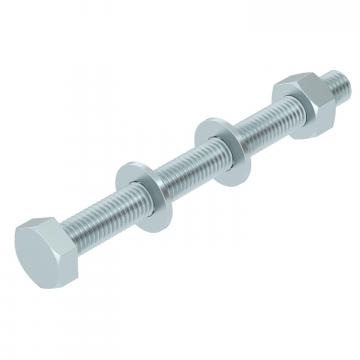

Śruba sześciokątna do mocowania trapezowego TPB 100.
SKS 10x110 G 6418244 20 Sztuka - Do pobrania
-
