Uchwyt zaciskowy, ciężki TKH ZL
Nr kat. 6355805 | EAN 4012196677702
- Opis produktu
-

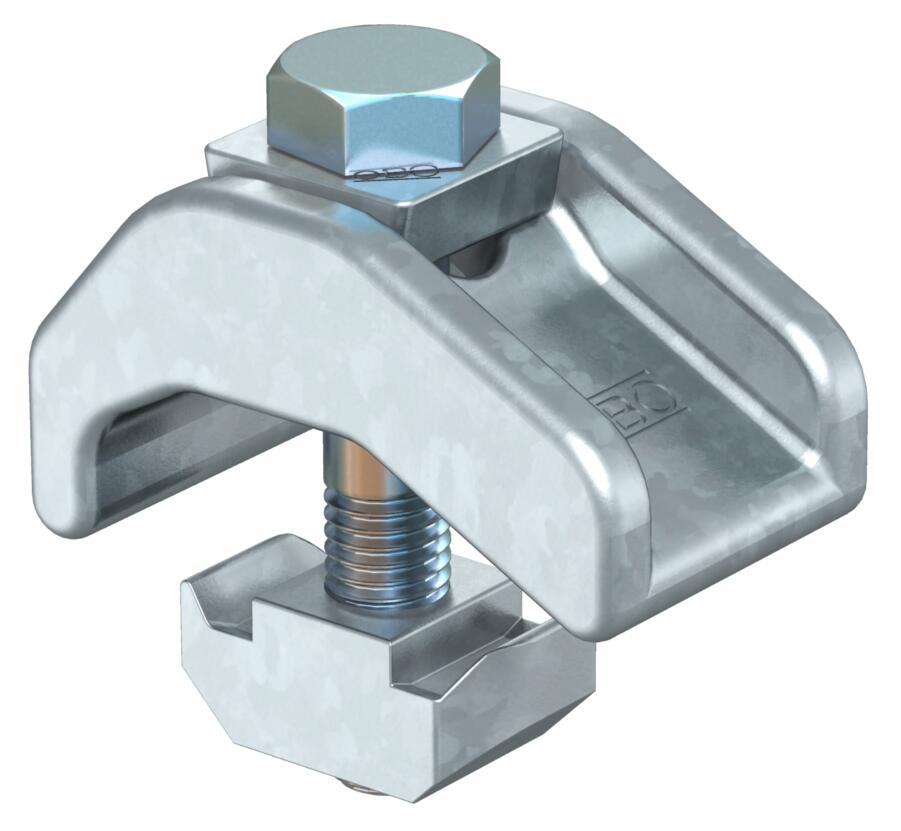

Opis produktuUchwyt mocujący w wersji ciężkiej z nakrętką kontrującą do zamocowania szyn profilowych na konstrukcjach stalowych.
Zakres mocowania zacisku mocującego jest ograniczony do grubości maks. 30 mm.
Zacisk mocujący stosuje się w połączeniu z szynami profilowymi o szerokości szczeliny 22 mm.
-
- Dane techniczne
-
Dane techniczne

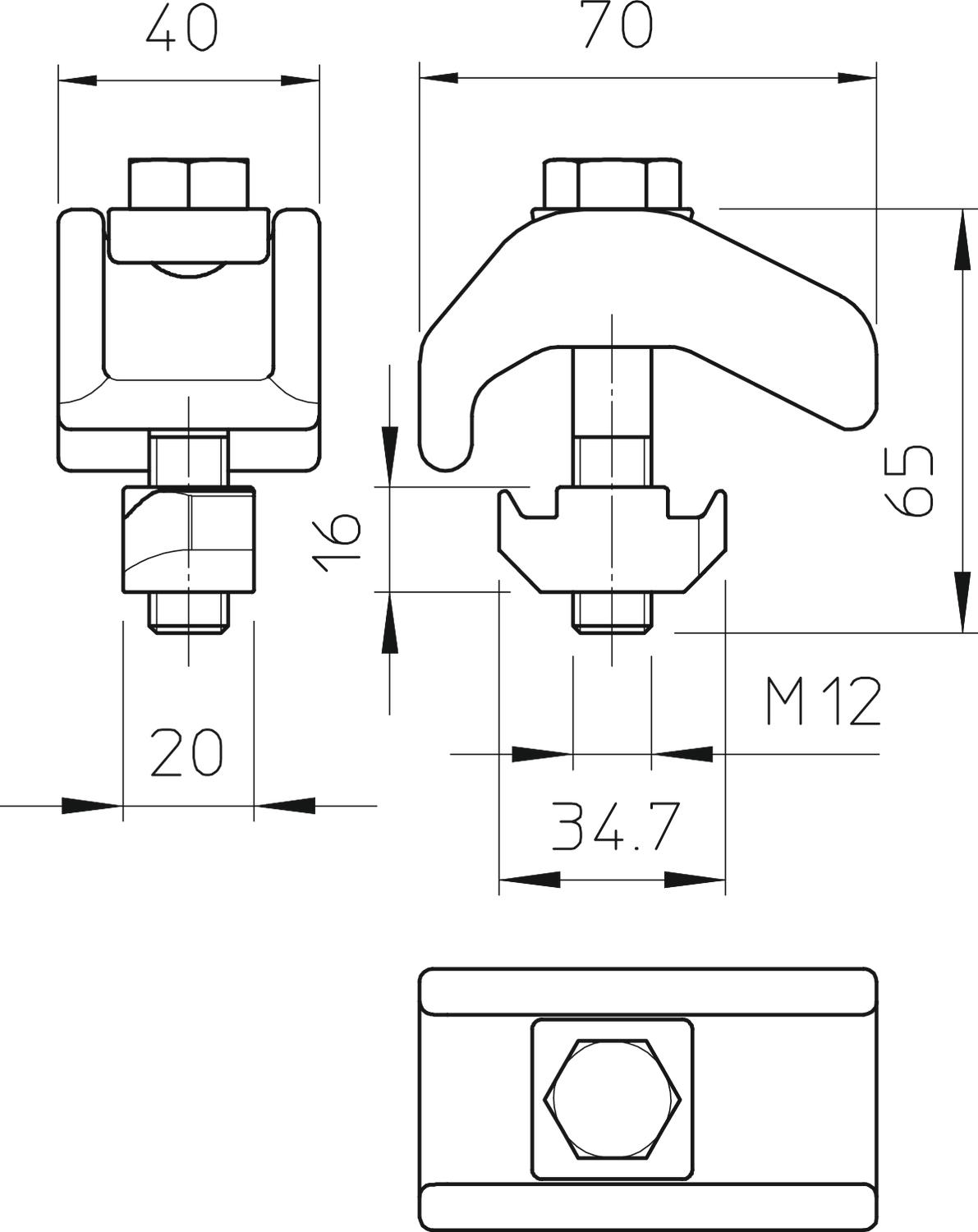

F w kN 21 kN gwint metryczny 12 Kolor cyjan Materiał Stal Powierzchnia Cynkowanie lamelowe (płatkowe) Śruba M12 x 65 Wymiar M12x65 Wysokość 30 mm - Wszystkie typy
