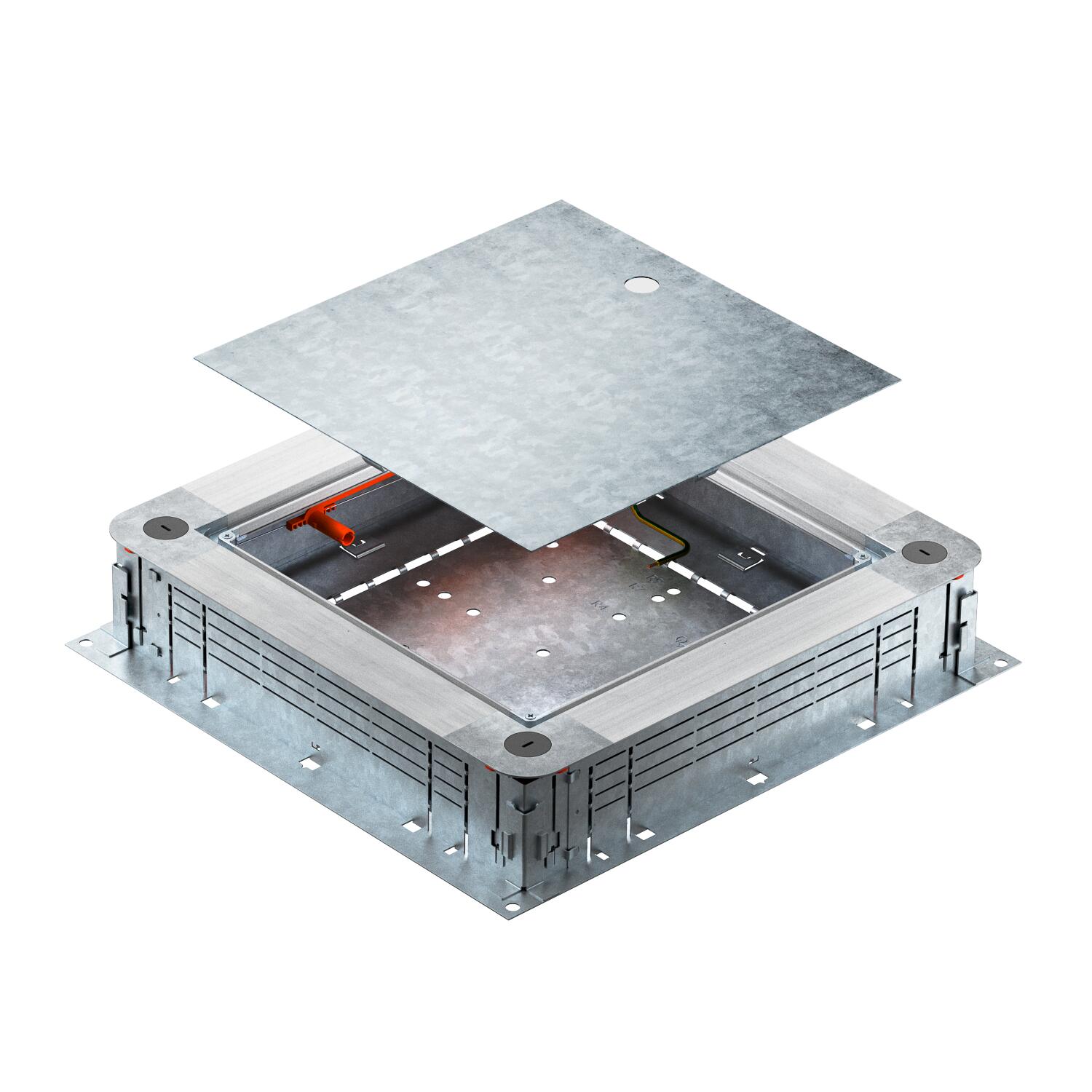

UZD250-4 Puszka podpodłogowa
Nr kat. 7410010 | EAN 4012197408756
- Opis produktu
-
Opis produktuPuszka podpodłogowa do systemów instalacyjnych pokrytych warstwą wylewki, z bocznymi ściankami z blachy stalowej. Do montażu kaset w pokrywie montażowej (zamawiane oddzielnie). Możliwość bezstopniowego wypoziomowania do nominalnej wysokości wylewki 115-160 mm. (możliwe szybkie wypoziomowanie), która jest zlicowana z krawędzią puszki. Z opcją tłumienia odgłosu kroków po ułożeniu wylewki, może być stosowana z akcesoriami systemowymi, również do ciężkich zastosowań.
-
- Dane techniczne
-
Dane techniczne

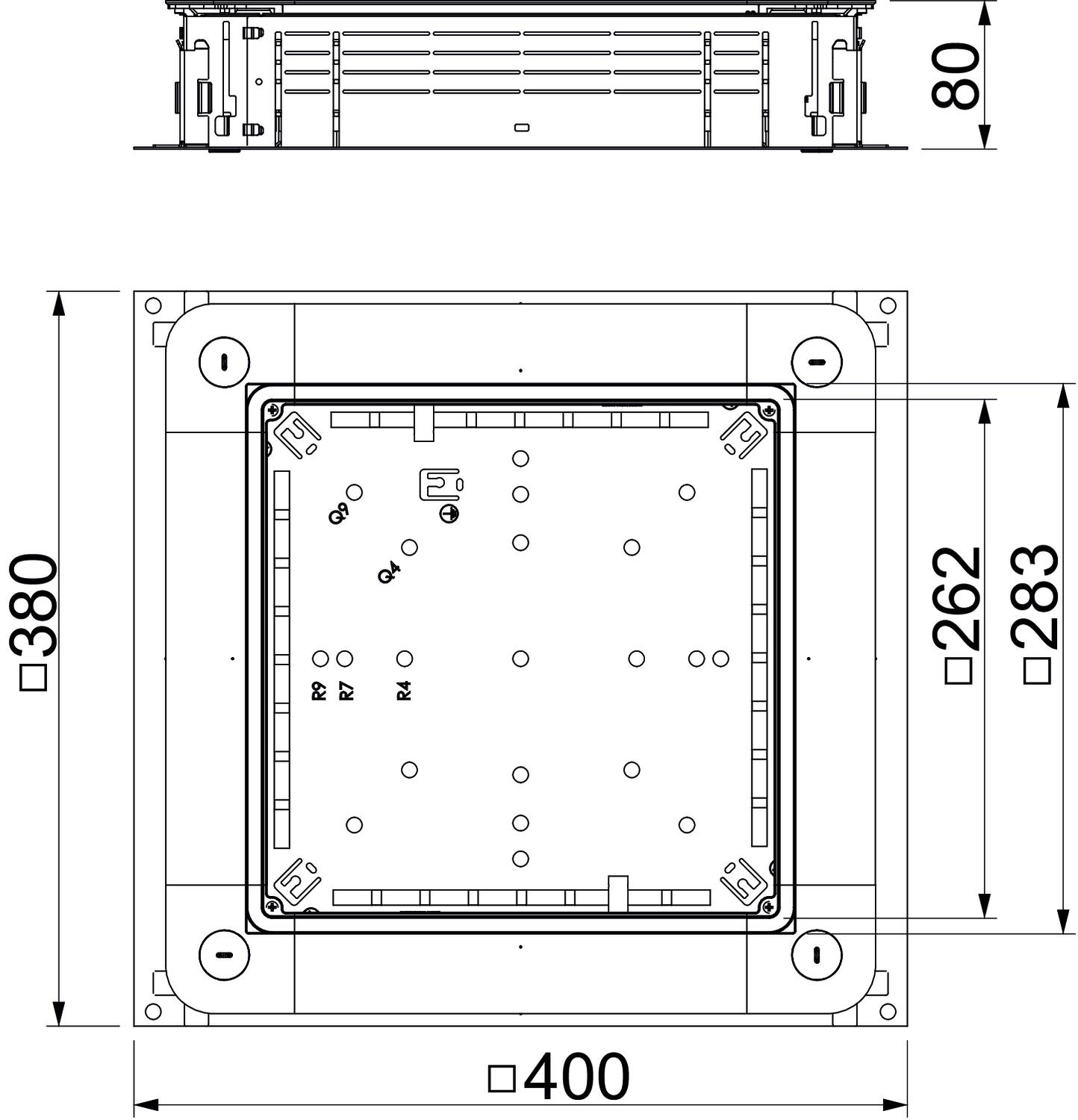

do przyłączenia rury brak Ilość urządzeń do zabudowy 1 Materiał Stal Minimalna wysokość wylewki 115 Możliwość montażu uszczelki tak Możliwość odłączenia tak Odpowiednie do kanałów podpodłogowych tak Odpowiednie do kanału podpodłogowego zalewanego betonem tak Odpowiednie do zamkniętego kanału podpodłogowego związanego z posadzką brak Otwór montażowy na jednostkę montażową kwadratowa Otwór montażowy na puszkę napodłogową brak Powierzchnia cynkowana metodą Sendzimira Płyta podłogowa tak Średnica znamionowa 250 mm Stopień ochrony (IP) w stanie używania, otwartym IP 20 Szerokość kanału maks. 250 mm Szerokość kanału min. 190 mm Wersja sufitowa Uniwersalny Wymiar 400x380x80 Wymiar a 262 mm Wymiar A 380 mm Wymiar B 400 mm Wymiar b 283 mm Wysokość kanału maks. 58 mm Wysokość kanału min. 28 mm Wysokość wylewki maks. 160 mm Wysokość wylewki min. 115 mm Zakres regulacji maks. 160 mm Zakres regulacji min. 115 mm - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych UZD250-4 SO / 7410010 , 0.33MB , pdfDeklaracja zgodności UE UZD250-4 SO / 7410010 , 0.13MB , pdfCertyfikat (pozwolenie na używanie znaku) System kanałów elektroinstalacyjnych do montażu podpodłogowego, zlicowanego z podłogą i napodłogowego , 0.34MB , pdfInstrukcja montażu EÜK screed-covered duct system generation 3 , 76.05MB , pdfInstrukcja montażu System kanałów podpodłogowych pokrytych warstwą wylewki EÜK , 10.26MB , pdf
