Wieszak centralny koryta kablowego, wysokość boku 35
Nr kat. 6358690 | EAN 4012195364061
- Opis produktu
-

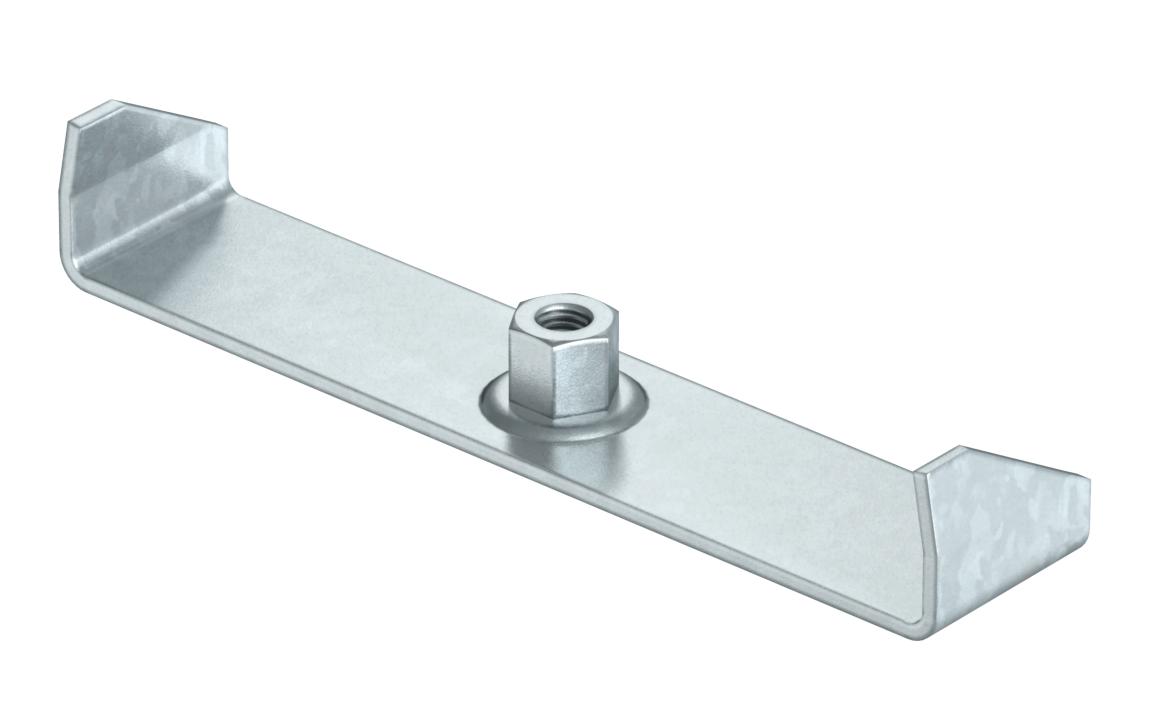

Opis produktuUchwyt środkowy do korytek kablowych z zawiniętym bokiem o wysokości boku 35 mm.
Uchwyt środkowy jest wyposażony w obrotową tuleję gwintowaną M10. Podczas układania należy pamiętać o równomiernym rozłożeniu obciążenia (unikać ułożenia jednostronnego).
-
- Dane techniczne
-
Dane techniczne

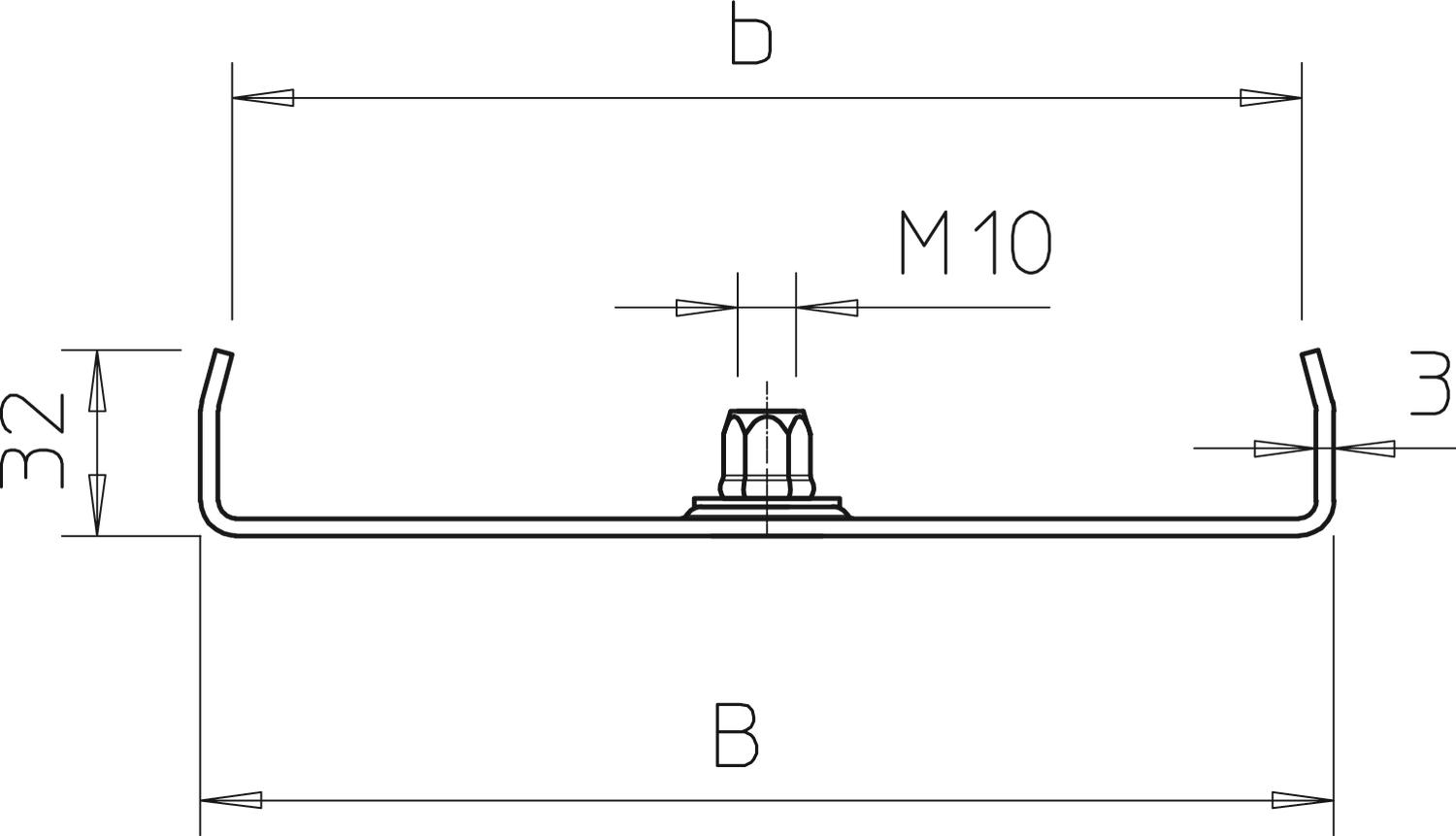

do szerokości maks. 100 mm do szerokości min. 100 Długość 40 mm F w kN 1,3 kN Kolor cyjan Materiał Stal Odpowiedni do korytka kablowego tak Odpowiednie do drabiny kablowej brak Odpowiednie do korytka siatkowego brak Odpowiednie do pręta gwintowanego metrycznego 10 Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Regulowany brak Ślad węglowy CO2 (GWP) od kołyski po bramę 0,3858 kg CO2e / 1 Sztuka Średnica otworu 10,5 mm Szerokość 4 in Szerokość 100 mm Wykonanie zawieszone Wymiar B100mm Wymiar b 84 mm Wymiar B 95 mm Wysokość 32 mm - Wszystkie typy
- Do pobrania
-
Karta danych technicznych MAH 35 100 FS / 6358690 , 0.16MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE MAH 35 100 FS / 6358690 , 0.13MB , pdfREACH Deklaracja zgodności MAH 35 100 FS / 6358690 , 0.12MB , pdfRoHS Deklaracja zgodności MAH 35 100 FS / 6358690 , 0.12MB , pdfInstrukcja montażu General information on the mounting , 2.65MB , pdfInstrukcja montażu Instrukcja montażu systemów U , 2.02MB , pdfInstrukcja montażu Instrukcja montażu systemów uniwersalnych , 2.07MB , pdf
