Wieszak centralny koryta kablowego, wysokość boku 60 FS
Nr kat. 6358713 | EAN 4012196939497
- Opis produktu
-

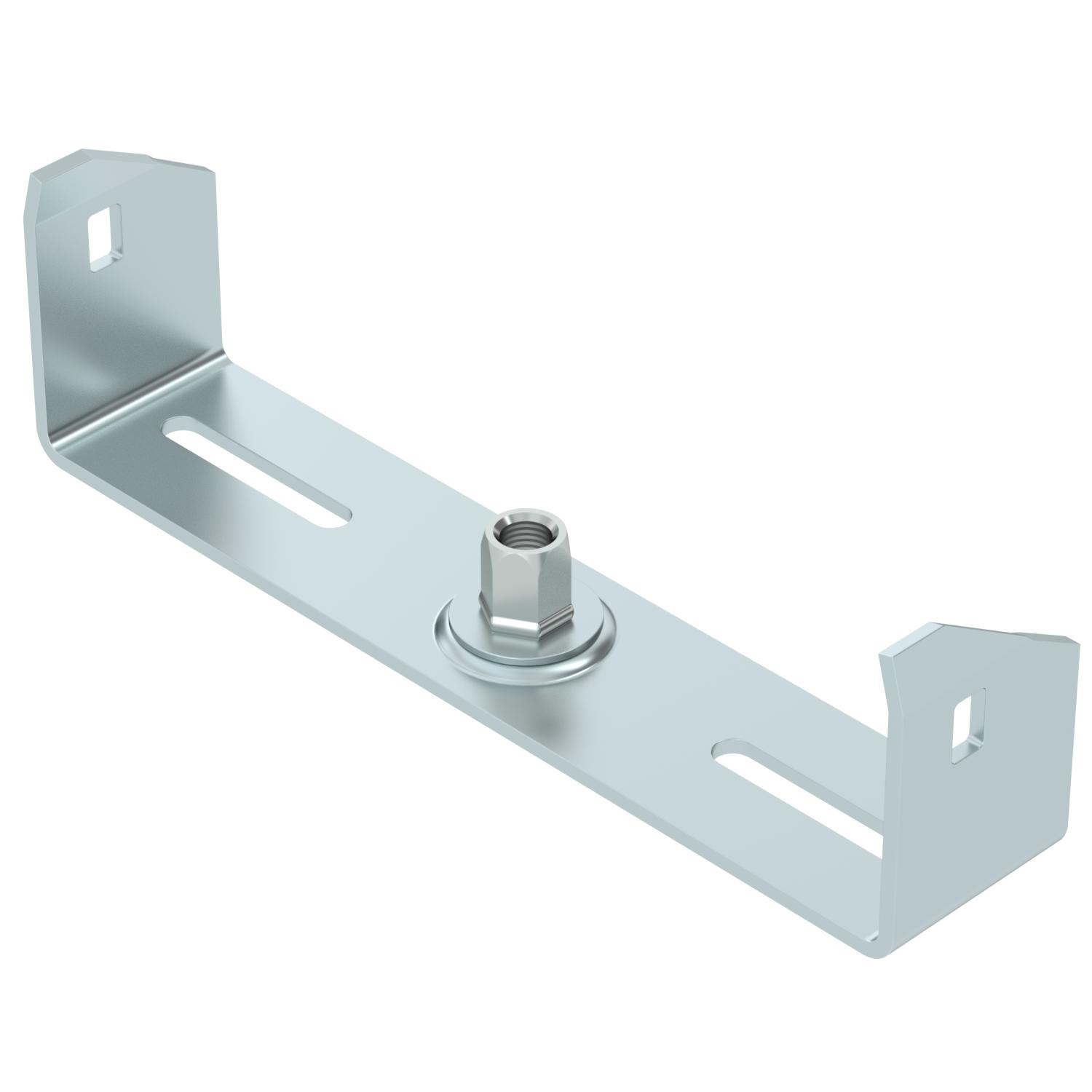

Opis produktuUchwyt środkowy do koryt kablowych ze zwiniętym profilem bocznym o wysokości boku 60 mm.
Uchwyt środkowy jest wyposażony w obrotową tuleję gwintowaną M10. Podczas układania należy pamiętać o równomiernym rozłożeniu obciążenia (unikać ułożenia jednostronnego).
Szerokości 100, 150 i 200 mm mają dodatkowe perforacje w podstawie, dzięki czemu zawieszenie centralne można przykręcić do podstawy koryta w przypadku utrzymania funkcji zgodnie z DIN 4102 część 12.
-
- Dane techniczne
-
Dane techniczne
do szerokości maks. 200 mm do szerokości min. 200 F w kN 0,2 kN Kolor cyjan Materiał Stal Odpowiedni do korytka kablowego tak Odpowiednie do drabiny kablowej brak Odpowiednie do korytka siatkowego brak Odpowiednie do pręta gwintowanego metrycznego 10 Podtrzymanie funkcji tak Powierzchnia cynkowana metodą Sendzimira Regulowany brak Średnica otworu 10,5 mm Wykonanie zawieszone Wymiar B200mm Wymiary
Długość 40 mm Szerokość 12 in Szerokość 200 mm Wymiar B 195 mm Wymiar b 184 mm Wysokość 57 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,7537 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) szt. Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 0,7537 kg CO2e / 1 Sztuka - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych MAH 60 200 FS / 6358713 , 0.17MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE MAH 60 200 FS / 6358713 , 0.13MB , pdfREACH Deklaracja zgodności MAH 60 200 FS / 6358713 , 0.12MB , pdfRoHS Deklaracja zgodności MAH 60 200 FS / 6358713 , 0.12MB , pdfŚwiadectwo badań Cable tray RKS Magic – centre suspension , 1.04MB , pdfInstrukcja montażu General information on the mounting , 2.65MB , pdfInstrukcja montażu Instrukcja montażu systemów U , 2.02MB , pdfInstrukcja montażu Instrukcja montażu systemów uniwersalnych , 2.07MB , pdf
