Wieszak IS 8 z głowicą
Nr kat. 6361021 | EAN 4012196196333
- Opis produktu
-

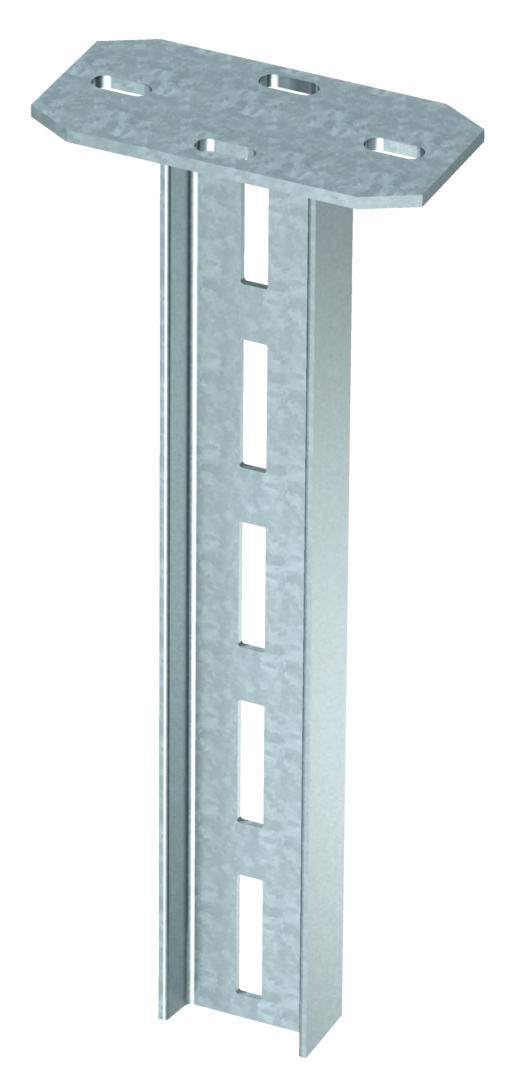

Opis produktuWieszak (profil IS) z przyspawaną głowicą. Do zamocowania na poziomych stropach betonowych i stalowych konstrukcjach wsporczych.
-
- Dane techniczne
-

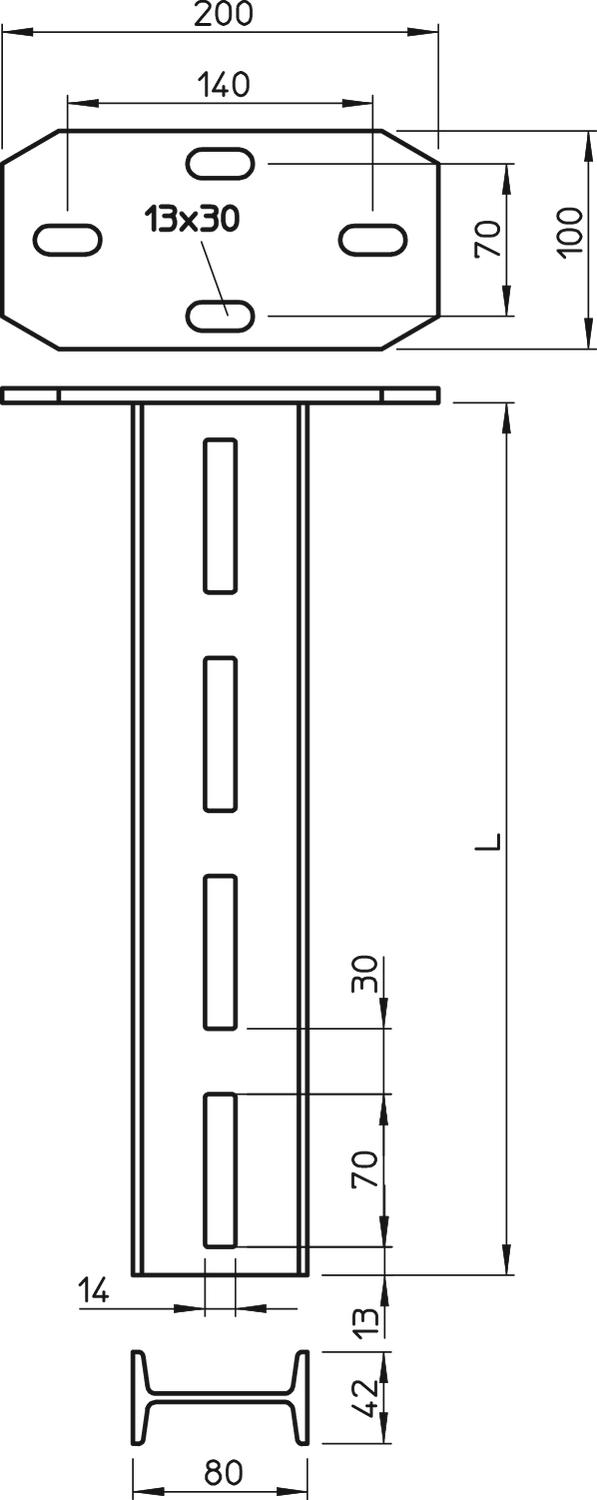

Wymiary
Długość 200 mm Długość wspornika 200 9,6 kN Długość wspornika 400 7 kN Długość wspornika 600 5 kN Grubość materiału 4 mm Kolor cyjan maksymalne obciążenie rozciągające 12 kN Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Ślad węglowy CO2 (GWP) od kołyski po bramę 4,4898 kg CO2e / 1 Sztuka Szer. otworu 14 mm Szerokość 80 mm Wielkość szczeliny 70 mm Wykonanie Profil IS Wymiar 80x42x200 Wysokość 42 mm Z zębami brak Dane techniczne

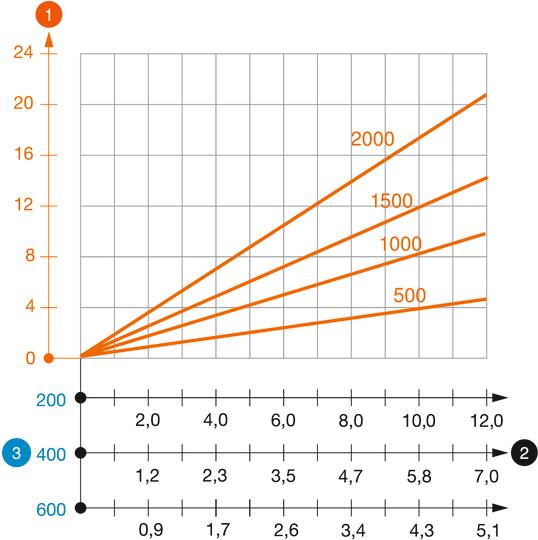

Wykres obciążenia wieszaka typ IS 8 K
-
Odchylenie końca wieszaka przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Długość wspornika w mm
-
Wykresy obciążeń dla różnych długości wieszaków w mm
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wieszaka IS, VIS 8 FT
VIS 8 FT 6018300 10 Sztuka
Nasadka ochronna
IS 8 KS OR 6338519 20 Sztuka - Do pobrania
-
