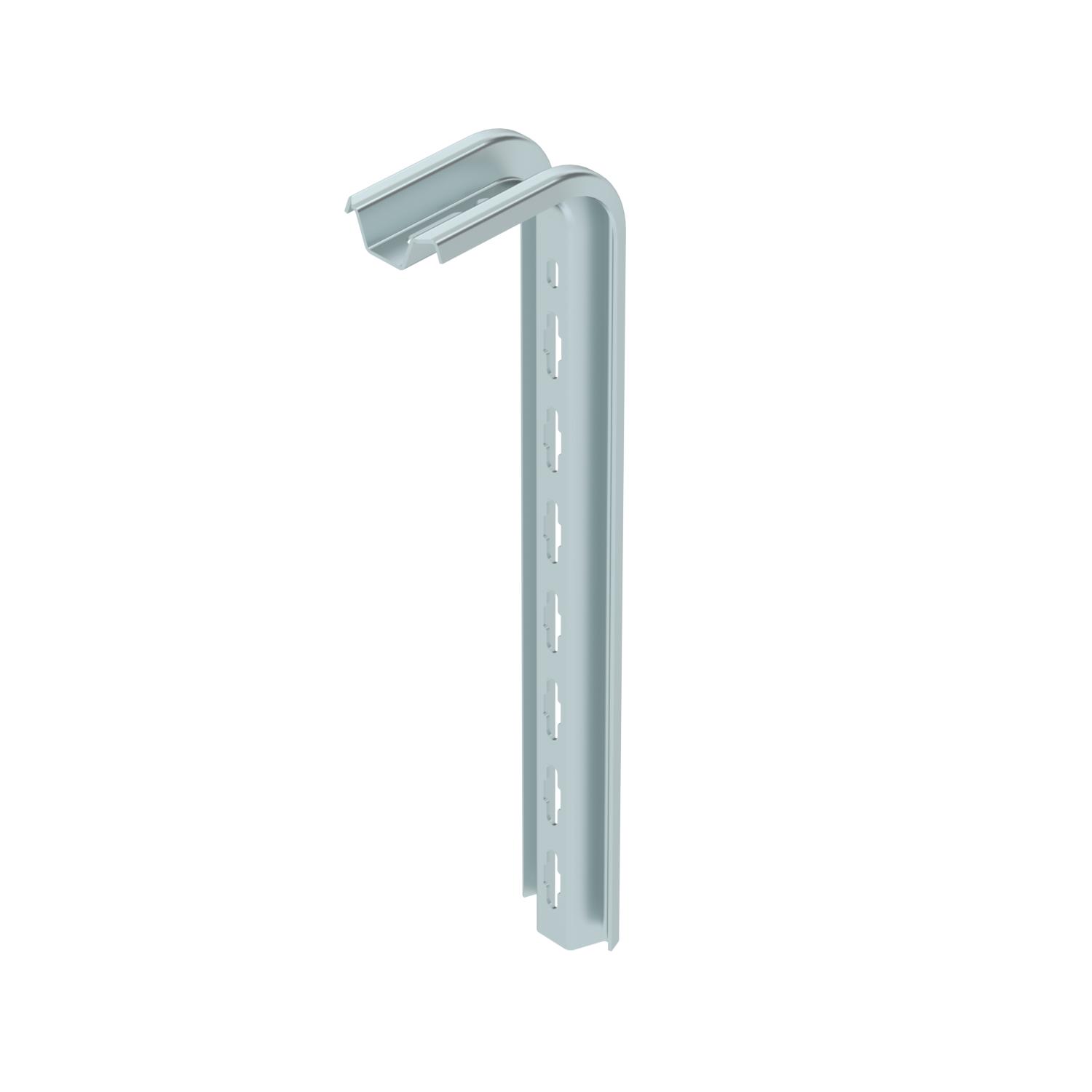

Wieszak TP FS
Nr kat. 6364322 | EAN 4012196199334
- Opis produktu
-
Opis produktuWieszak TP do mocowania na poziomych stropach betonowych.
Jeżeli wieszak jest montowany na ścianie lub jest skręcany z drugim, wówczas z uwagi na stabilność zaleca się zastosowanie elementu dystansowego DS 4.
Ważne: Jako wspornik należy używać tylko do 345 mm długości.
-
- Dane techniczne
-

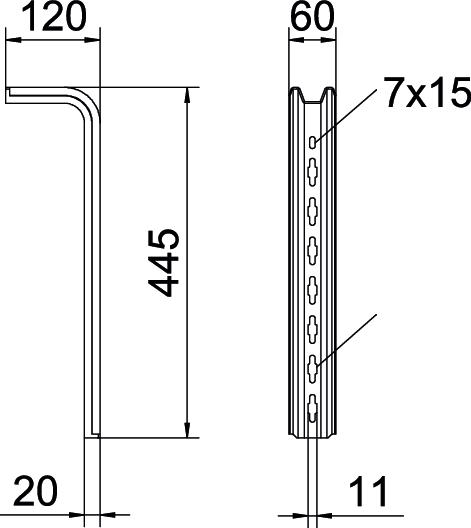

Wymiary
Długość 445 mm Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Ślad węglowy CO2 (GWP) od kołyski po bramę 1,7223 kg CO2e / 1 Sztuka Szerokość 60 mm Wykonanie Profil S Wymiar L445mm Wymiar H 120 mm Wymiar L 445 mm Wysokość 120 mm Dane techniczne

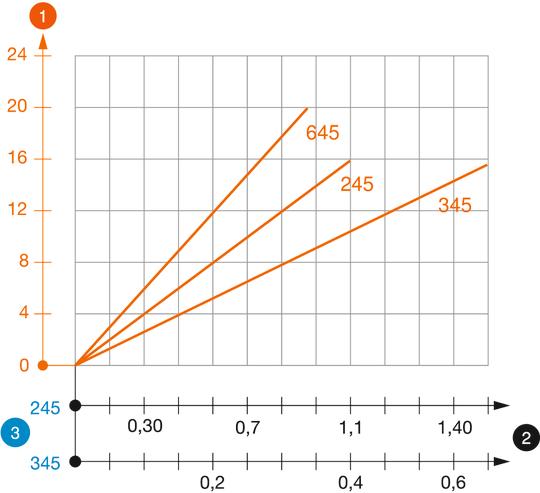

Diagram obciążenia wieszaka typ TPS
-
Odchylenie końca wieszaka przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Długość wspornika w mm
-
Wykresy obciążeń dla różnych długości wieszaków w mm
-
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Nasadka ochronna
TPS KS OR 6364625 10 Sztuka
Śruba grzybkowa z podkładką i nakrętką F
FRS 10x25 TPS F 6407536 50 Sztuka

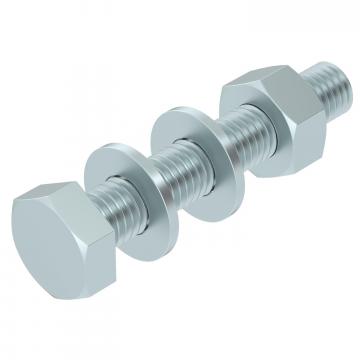

Śruba z łbem sześciokątnym M10 F
SKS 10x60 F 6408516 20 Sztuka
Element dystansowy FS
DS 4 FS 6416551 20 Sztuka - Do pobrania
-
