Wieszak US 5 z głowicą A2 600 | stal szlachetna

Wieszak US 5 z głowicą A2

Nr kat. 6341374 | EAN 4012196350476

Nr kat. / Typ

Długość

Kolor	stal szlachetna

Opis produktu

Opis produktu

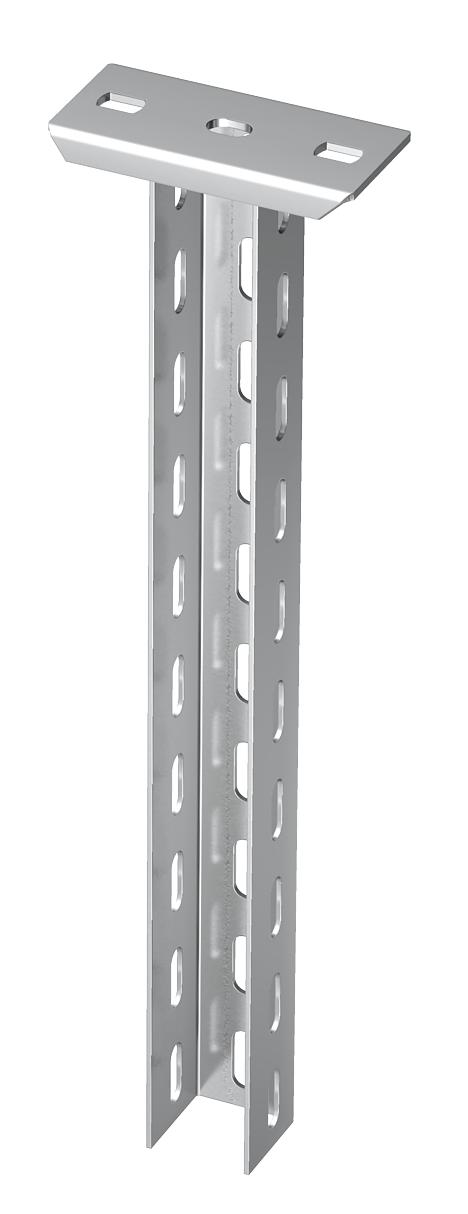

Wieszak (profil U) z przyspawaną głowicą.

Do zamocowania na poziomych stropach betonowych i konstrukcjach stalowych. Dla wsporników 400 mm i powyżej, lub jeśli wspornik mocowany jest na końcu wieszaka należy zastosować element dystansowy typu DSK 45.

Dane techniczne

Wymiary

Długość	600 mm
Długość wspornika 200	5,75 kN
Długość wspornika 400	3,1 kN
Długość wspornika 600	2,2 kN
Grubość materiału	2,5 mm
Kolor	stal szlachetna
maksymalne obciążenie rozciągające	10 kN
Materiał	stal nierdzewna 1.4301

Podtrzymanie funkcji	brak
Powierzchnia	pusty, po obróbce
Ślad węglowy CO2 (GWP) od kołyski po bramę	10,0349 kg CO2e / 1 Sztuka
Szerokość	50 mm
Wykonanie	Profil U
Wymiar	50x50x600
Wysokość	50 mm

Dane techniczne

Diagram obciążenia wieszaka typ US 5 K VA

Odchylenie końca wieszaka przy dopuszczalnym obciążeniu wspornika
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
Długość wspornika w mm
Wykresy obciążeń dla różnych długości wieszaków w mm

Wszystkie typy

Wszystkie typy

Typ	Długość	Kolor	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
US 5 K 60 A2	600 mm	stal szlachetna	6341374	Sztuka	1 Sztuka
US 5 K 120 A2	1200 mm	stal szlachetna	6341398	Sztuka	1 Sztuka

Dodatki

Akcesoria montażowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Nasadka ochronna	US 5 KS OR	6338462	Sztuka	20 Sztuka
Śruba grzybkowa z podkładką i nakrętką A2	FRS 10x25 A2	6406718	Sztuka	50 Sztuka

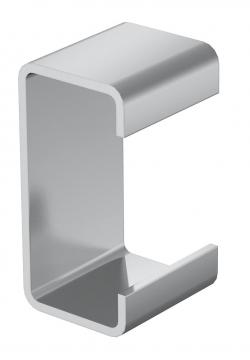

Element dystansowy A2	DSK 45 A2	6416489	Sztuka	10 Sztuka
