- Opis produktu
-
Opis produktu

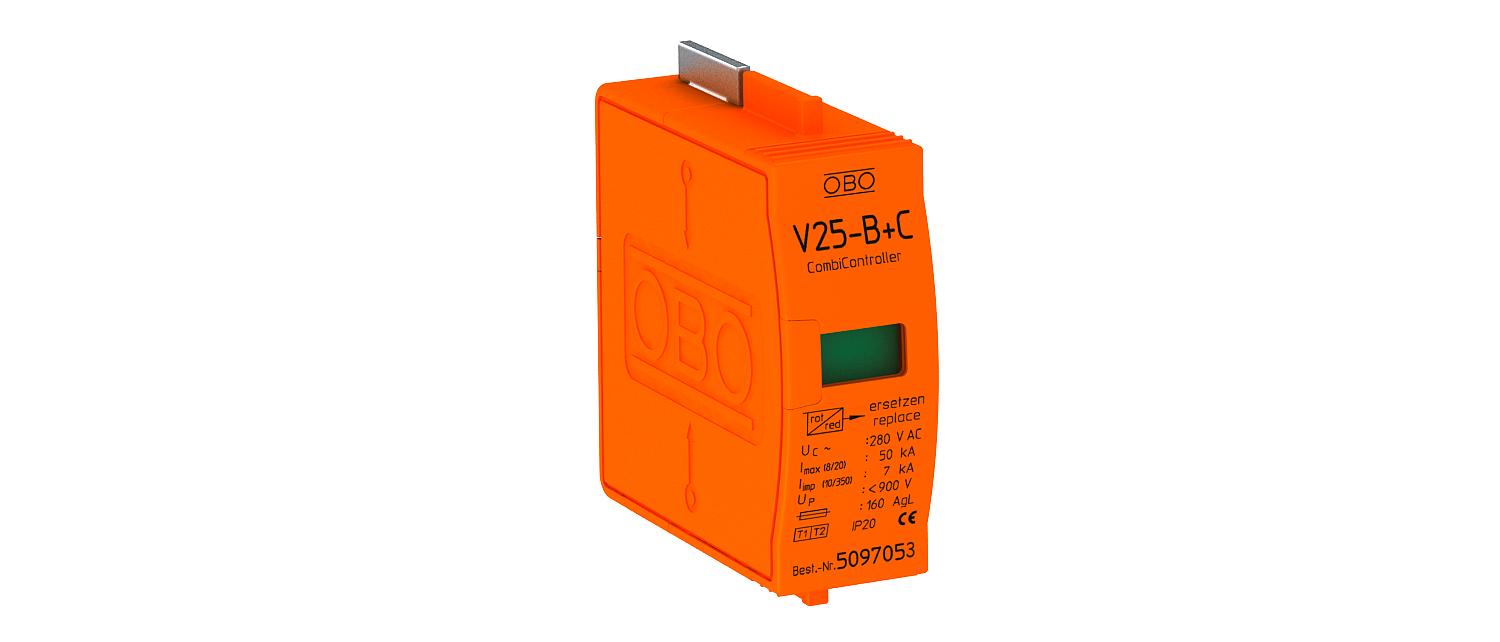

Wkładka ogranicznika przepięć Typu 1+2
• możliwość wyjmowania wkładek bez używania dodatkowych narzędzi
• ogranicznik z dynamicznym elementem odłączającym i optyczną sygnalizacją uszkodzenia
• Wysoka przewodność elektryczna i długa żywotność
- Dane techniczne
-
Dane techniczne
Czas zadziałania <25 ns Kształt sieci inne Liczba biegunów 1 Liczba biegunów 1 LPZ 0→2 Maksymalne zabezpieczenie 160 A Maksymalny prąd wyładowczy (8/20 μs) 50 kA najwyższe napięcie ciągłe AC 280 najwyższe napięcie ciągłe DC 350 Napięcie znamionowe AC (50 / 60 Hz) 230 V Prąd impulsowy (10/350 μs) 7 kA Prąd impulsowy (10/350) [łącznie] 7 kA Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 35 mm² SPD zgodnie z EN 61643-11 Typ 1+2 SPD zgodnie z IEC 61643-1 klasa I+II Sposób montażu na elemencie podstawowym Stopień ochrony IP 20 Sygnalizacja optyczna Temperatura eksploatacji maks. 80 °C Temperatura eksploatacji min. -40 °C Wydmuchowy brak Wykonanie 1-biegunowa, wkładka; 280V Wymiar 280V zdalna sygnalizacja brak Znamionowy prąd wyładowczy (8/20 µs) 30 kA Możliwości podłączenia
Maks. zabezpieczenie nadprądowe po stronie sieci 160 Prąd wyładowczy (8/20 µs) [łącznie] 30 kA Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 2,5 mm² - Wszystkie typy
- Do pobrania
-
Karta danych technicznych V25-B+C 0-280 / 5097053 , 0.33MB , pdfDeklaracja zgodności V25-B+C 0-280 / 5097053 , 0.04MB , pdfREACH Deklaracja zgodności V25-B+C 0-280 / 5097053 , 0.13MB , pdfRoHS Deklaracja zgodności V25-B+C 0-280 / 5097053 , 0.13MB , pdfCertyfikat (pozwolenie na używanie znaku) Certificat EZU (Institutul pentru Testări Electrotehnice, Cehia) V 25 , 0.12MB , pdfPomoc przy doborze Systemy ochrony przeciwprzepięciowej TBS - Pomoc w doborze , 2.00MB , pdfPomoc przy doborze Pomoc przy doborze ochrony przeciwprzepięciowej , 0.30MB , pdf
