Wspornik ścienno-wieszakowy AW 15 A2
Nr kat. 6421044 | EAN 4012195061977
- Opis produktu
-

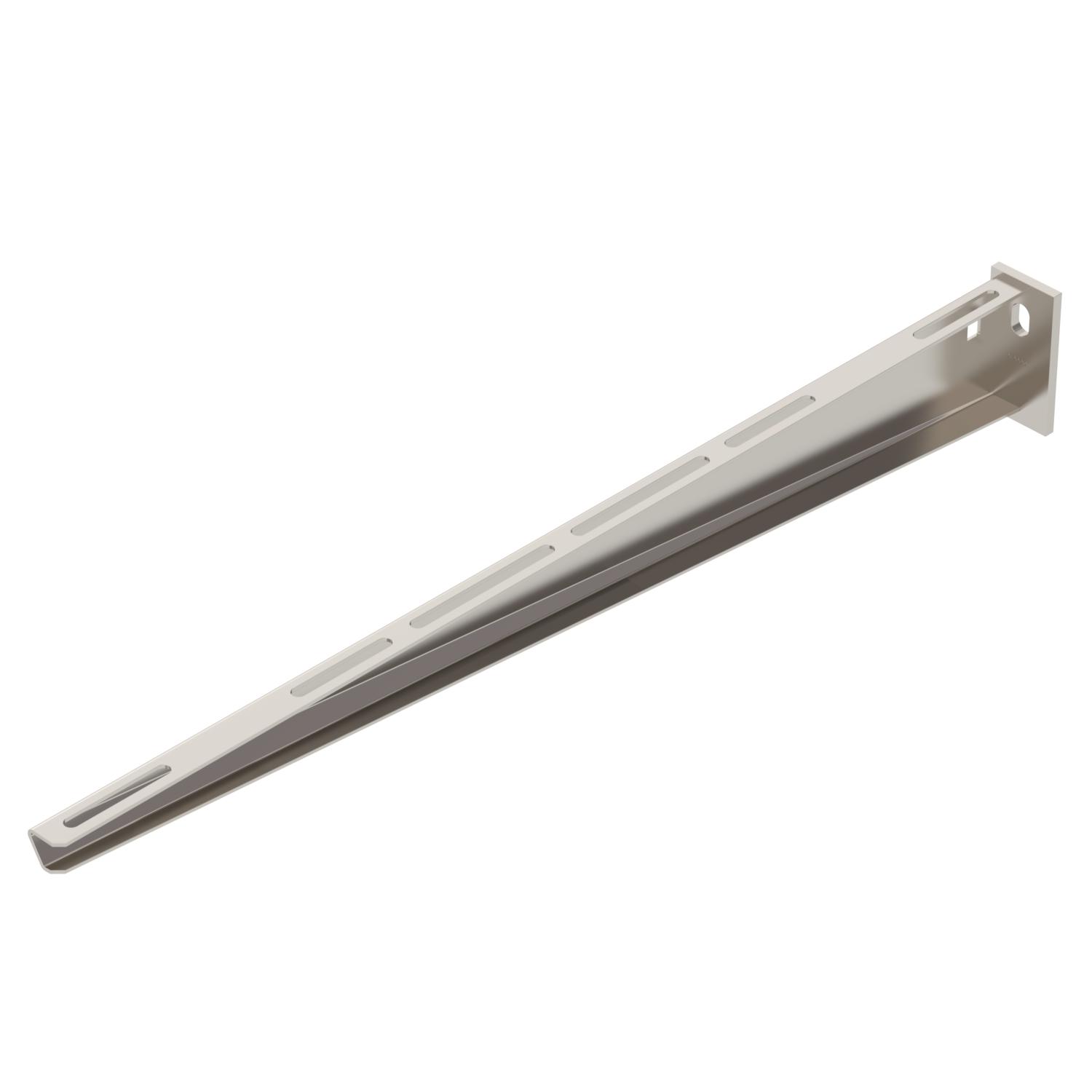

Opis produktuLekki wspornik ścienno- wieszakowy z przyspawaną płytą montażową.
Zamocowanie wysięgnika na wieszaku US od szerokości 400 mm za pomocą śruby z łbem sześciokątnym przez obydwa boki wieszaka. Proszę zastosować w tym celu odpowiednie elementy dystansowe!
-
- Dane techniczne
-
Dane techniczne
F w kN 1,5 kN Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Seria produktu Seria AW 15 Średnica otworu 11 mm Stal nierdzewna, wytrawiana tak Wykonanie Wspornik ścienno-stropowy Wymiar B610mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Zgodny z RoHS tak Wymiary

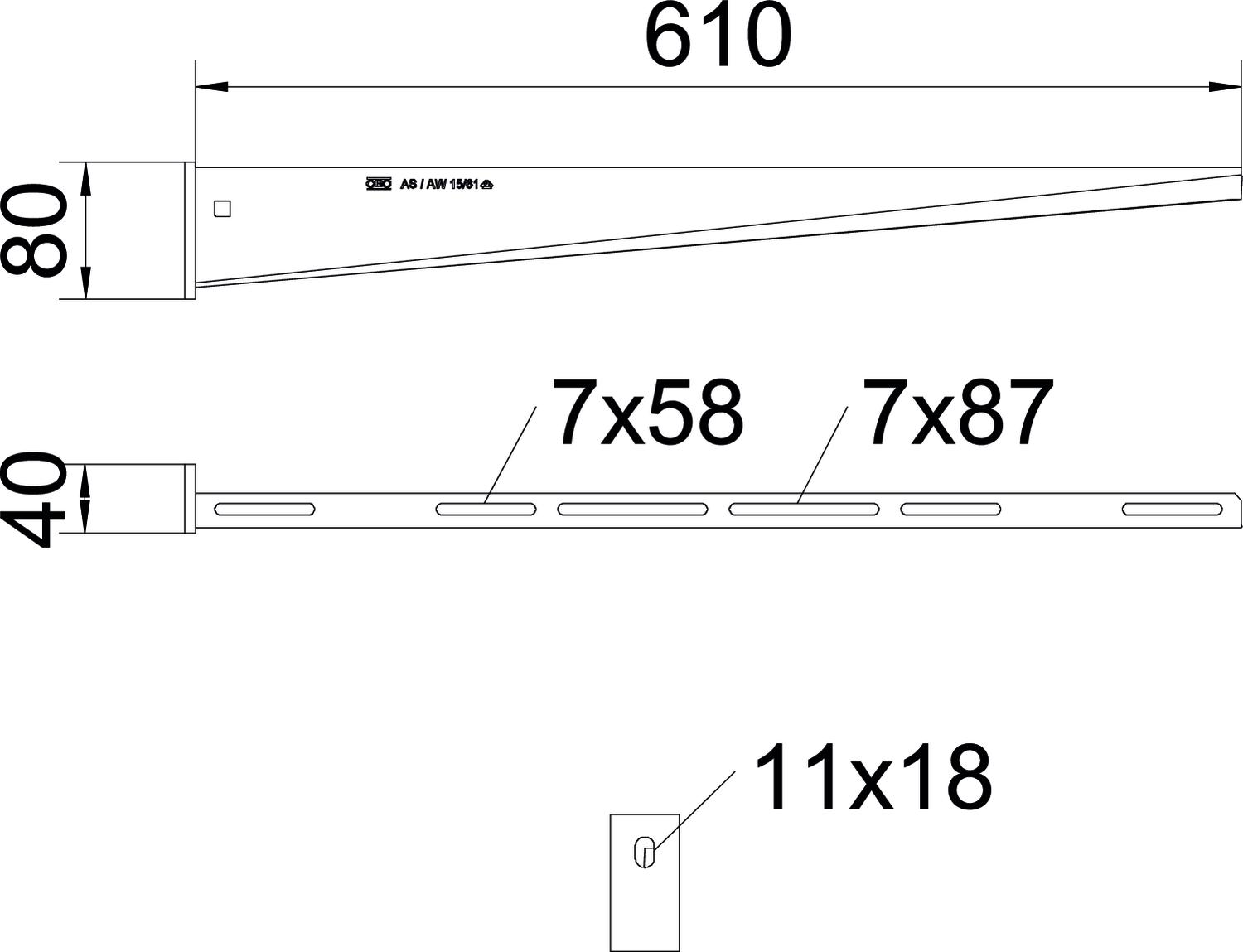

Długość 40 mm Szerokość 610 mm Wymiar A 40 mm Wymiar B 610 mm Wymiar H 80 mm Wysokość 80 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 4,9894 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit szt. Declared Unit Quantity 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 4,9894 kg CO2e / 1 Sztuka Dane techniczne
Wykres obciazenia wspornika typ AW 15
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba grzybkowa z nakrętką kombi. A2
FRSB 6x12 A2 6406138 100 Sztuka - Do pobrania
-
