Wspornik ścienno-wieszakowy AW 30 A2
Nr kat. 6442838 | EAN 4012196209057
- Opis produktu
-

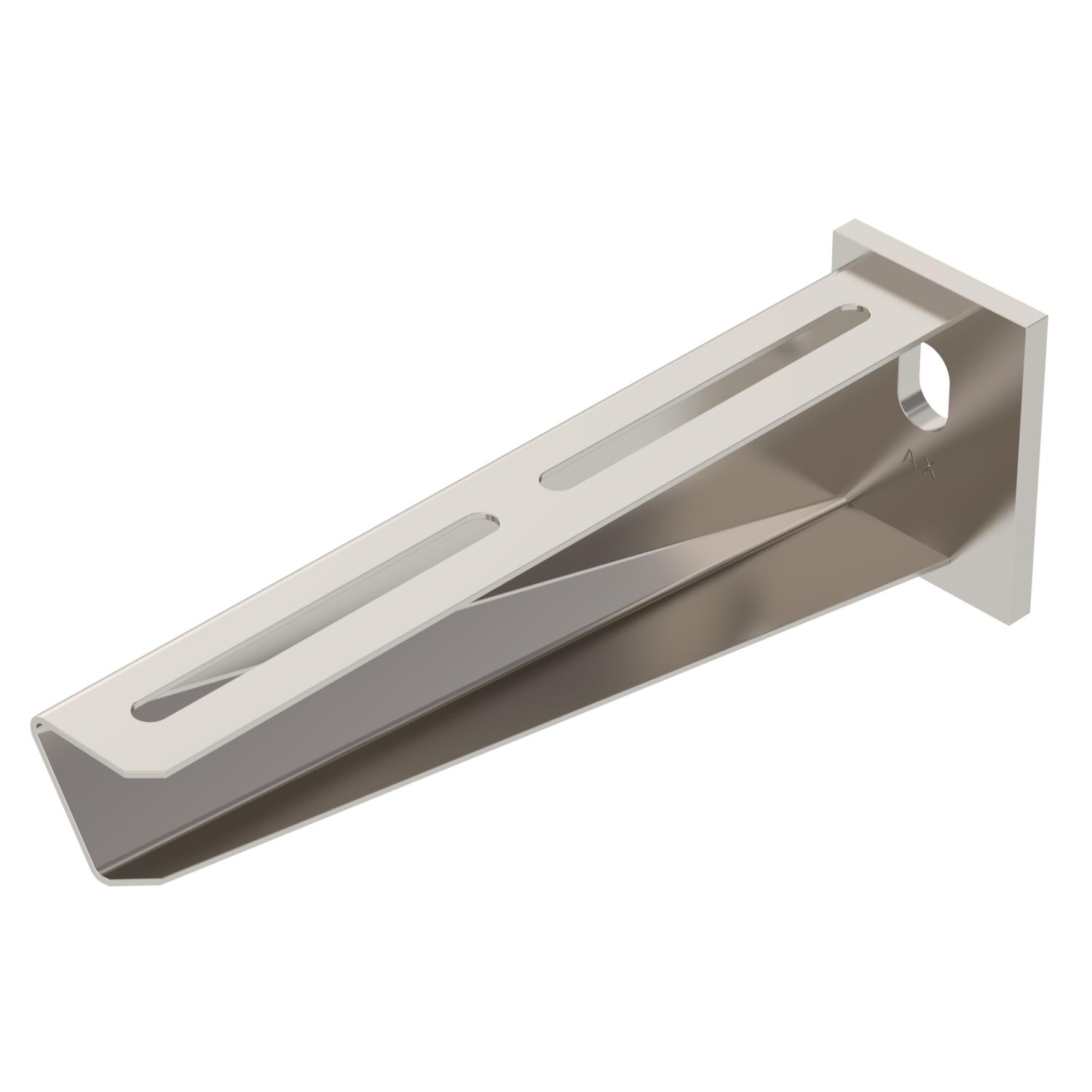

Opis produktuŚrednio ciężki wspornik ścienno- wieszakowy z przyspawaną płytą głowicy.
Zamocowanie wysięgnika na wieszaku US od szerokości 400 mm za pomocą śruby z łbem sześciokątnym przez obydwa boki wieszaka. Proszę zastosować w tym celu odpowiednie elementy dystansowe!
-
- Dane techniczne
-

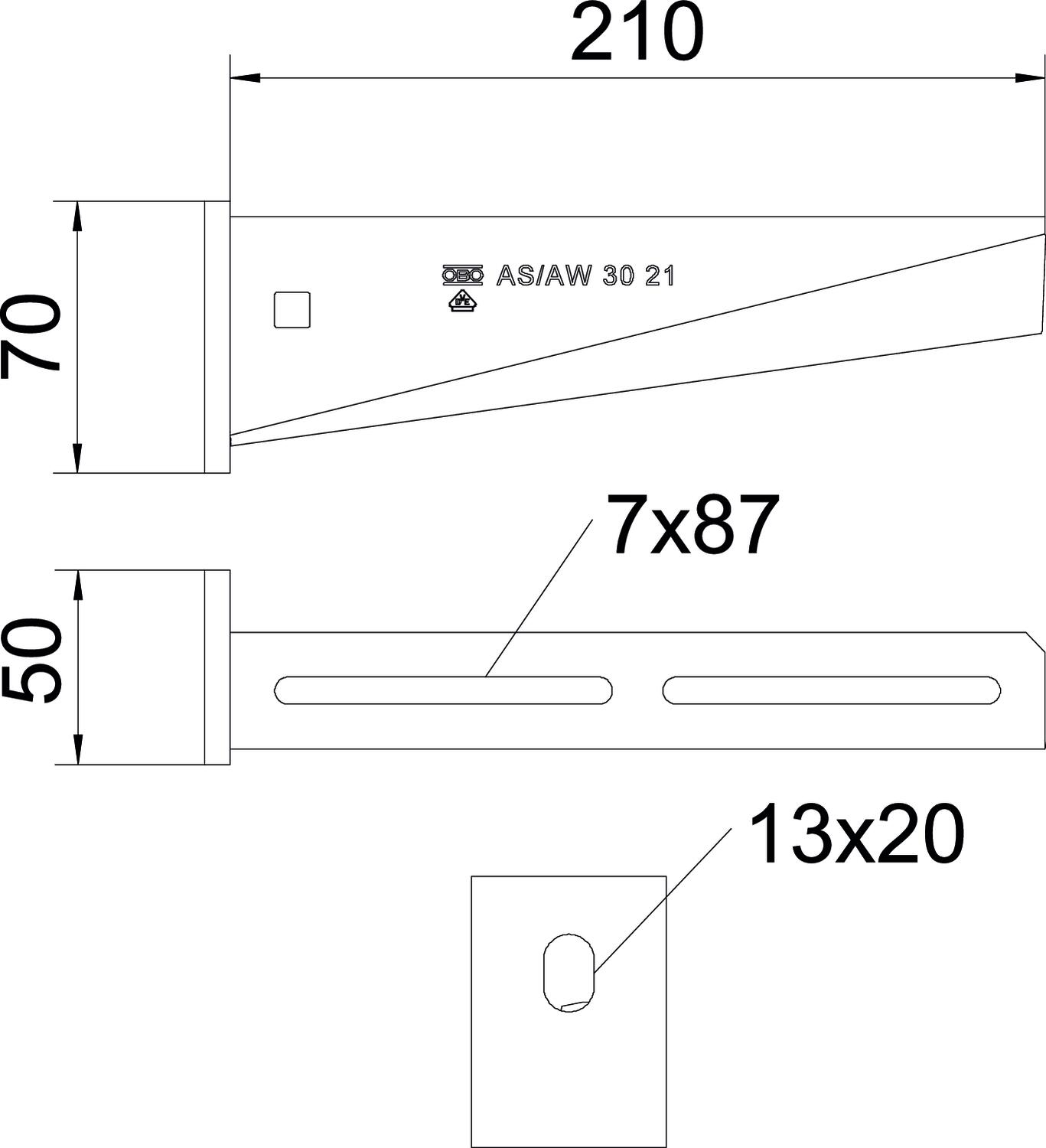

Wymiary
Długość 50 mm F w kN 3 kN Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Ślad węglowy CO2 (GWP) od kołyski po bramę 2,1799 kg CO2e / 1 Sztuka Średnica otworu 13 mm Stal nierdzewna, wytrawiana tak Szerokość 210 mm Wykonanie Wspornik ścienno-stropowy Wymiar B210mm Wymiar A 50 mm Wymiar B 210 mm Wymiar H 70 mm Wysokość 70 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika AW 30
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba grzybkowa z nakrętką kombi. A2
FRSB 6x12 A2 6406138 100 Sztuka - Do pobrania
-
