Wspornik ścienno-wieszakowy AW 55
Nr kat. 6418597 | EAN 4012196204854
- Opis produktu
-

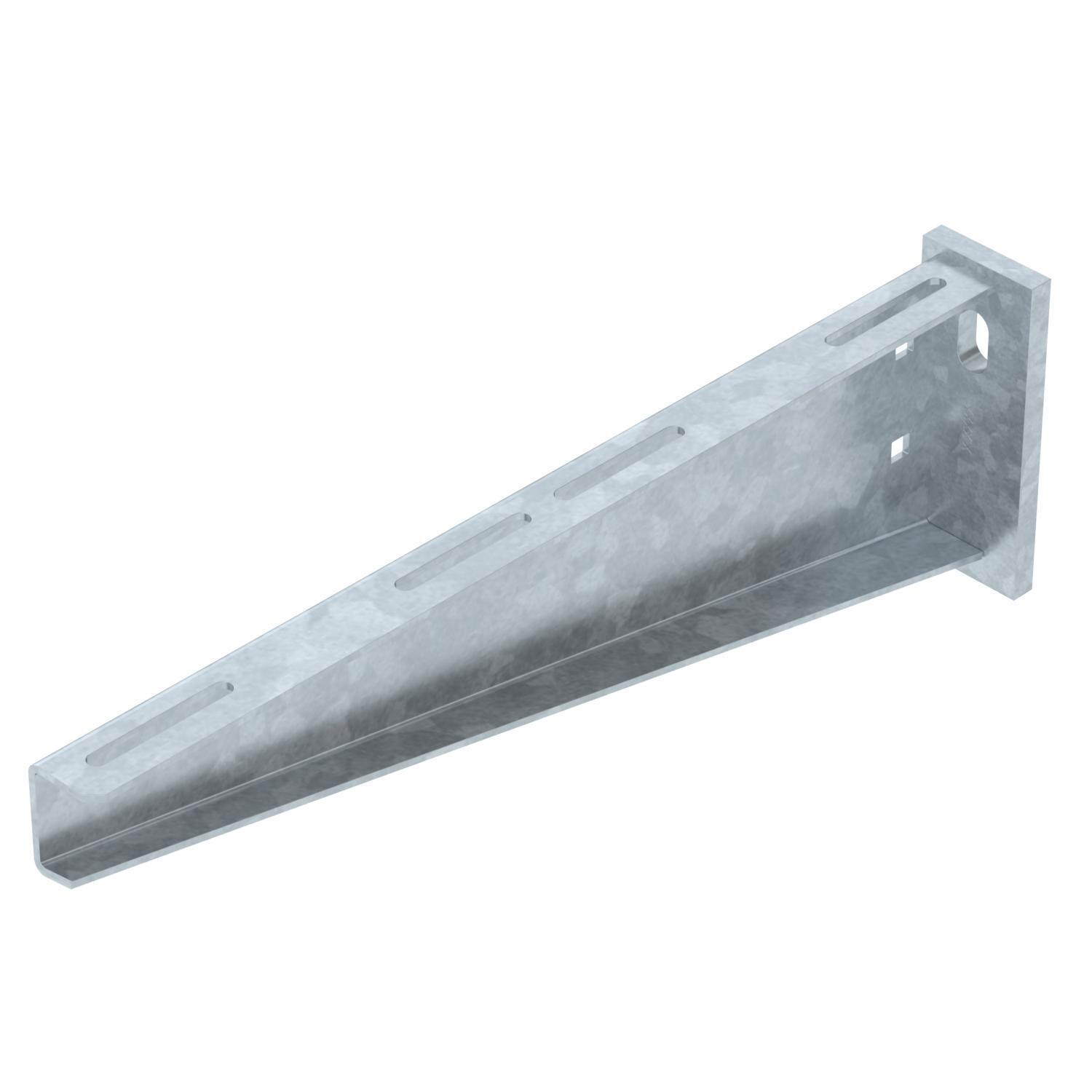

Opis produktuCiężki wspornik ścienno- wieszakowy z przyspawaną płytą głowicy.
Zamocowanie wysięgnika na wieszaku US od szerokości 400 mm za pomocą śruby z łbem sześciokątnym przez obydwa boki wieszaka. Proszę zastosować w tym celu odpowiednie elementy dystansowe!
-
- Dane techniczne
-
Dane techniczne

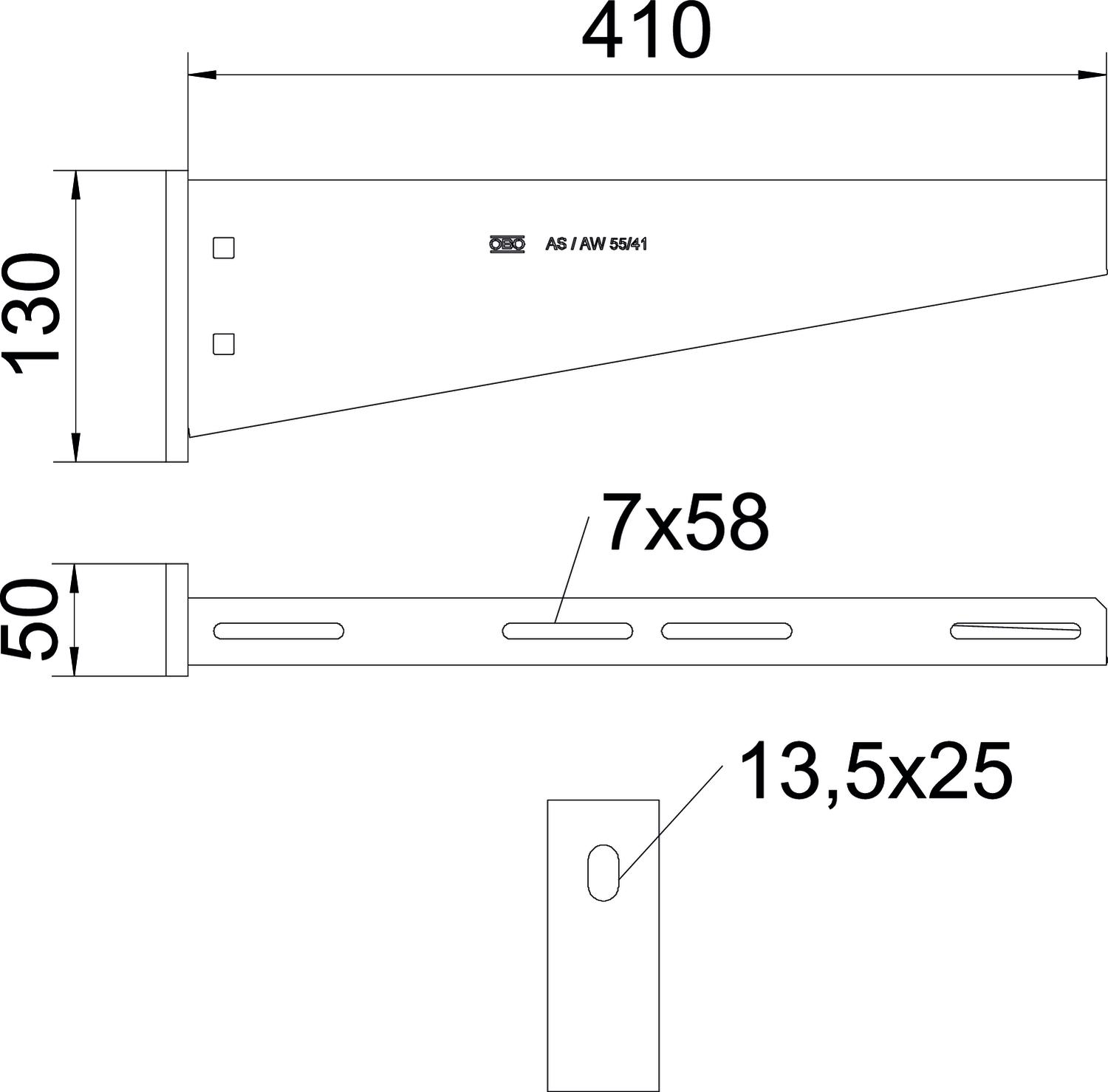

Artykuł EPD tak Długość 50 mm F w kN 5,5 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji tak Powierzchnia cynkowana metodą zanurzeniową Ślad węglowy CO2 (GWP) od kołyski po bramę 3,7188 kg CO2e / 1 Sztuka Średnica otworu 13,5 mm Stal nierdzewna, wytrawiana brak Szerokość 410 mm Wykonanie Wspornik ścienno-stropowy Wymiar B410mm Wymiar A 50 mm Wymiar B 410 mm Wymiar H 130 mm Wysokość 130 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika typ AW 55
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
