Wspornik ścienno-wieszakowy AWG 15 A2
Nr kat. 6420628 | EAN 4012195058380
- Opis produktu
-

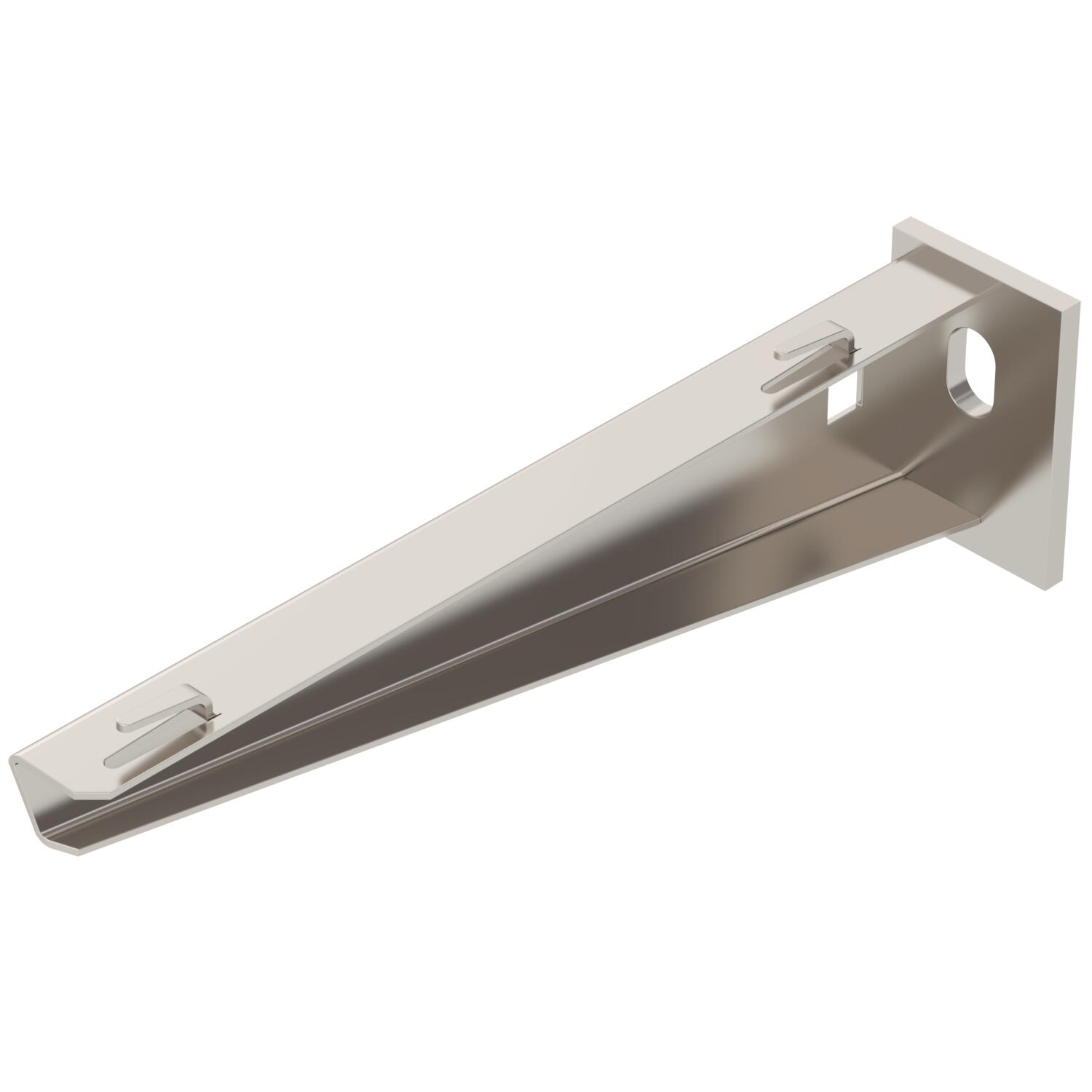

Opis produktuLekki wspornik ścienno-wieszakowy z przyspawaną płytą montażową do bezśrubowego zamocowania korytka siatkowego.
Zamocowanie wspornika na wieszaku US od szerokości 400 mm za pomocą śruby sześciokątnej przez oba boki wieszaka. Proszę zastosować odpowiednie elementy dystansowe.
-
- Dane techniczne
-
Dane techniczne
do szerokości maks. 200 mm do szerokości min. 200 F w kN 1,5 kN Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Seria produktu Seria AW 15 Średnica otworu 11 mm Stal nierdzewna, wytrawiana tak Wykonanie Wspornik ścienno-stropowy Wymiar B210mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Zgodny z RoHS tak Wymiary

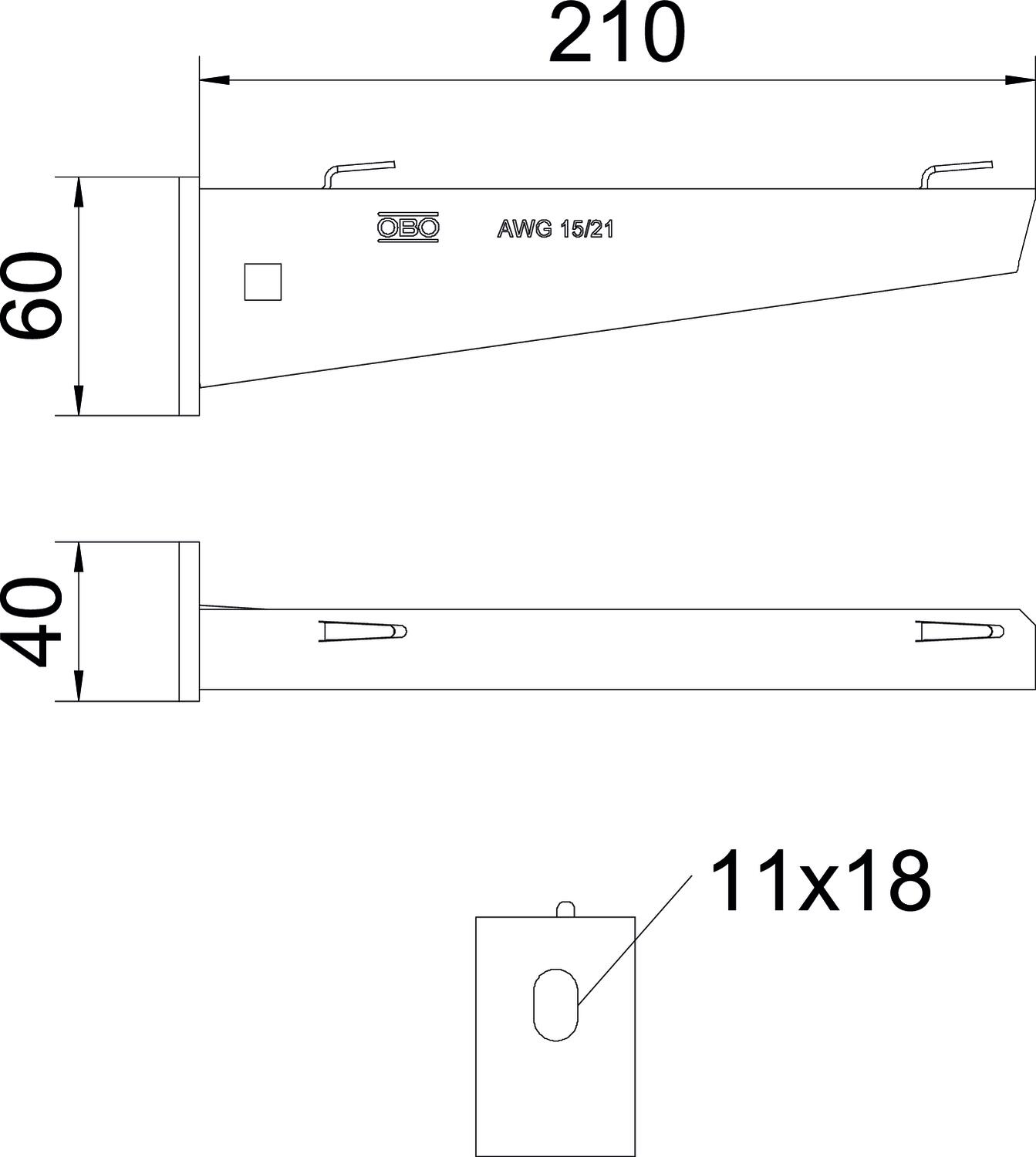

Długość 40 mm Szerokość 210 mm Wymiar A 40 mm Wymiar B 210 mm Wymiar H 60 mm Wysokość 60 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,3634 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit szt. Declared Unit Quantity 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 1,3634 kg CO2e / 1 Sztuka Dane techniczne
Wykres obciazenia wspornika typ AW G 15
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Długość wspornika w mm
-
