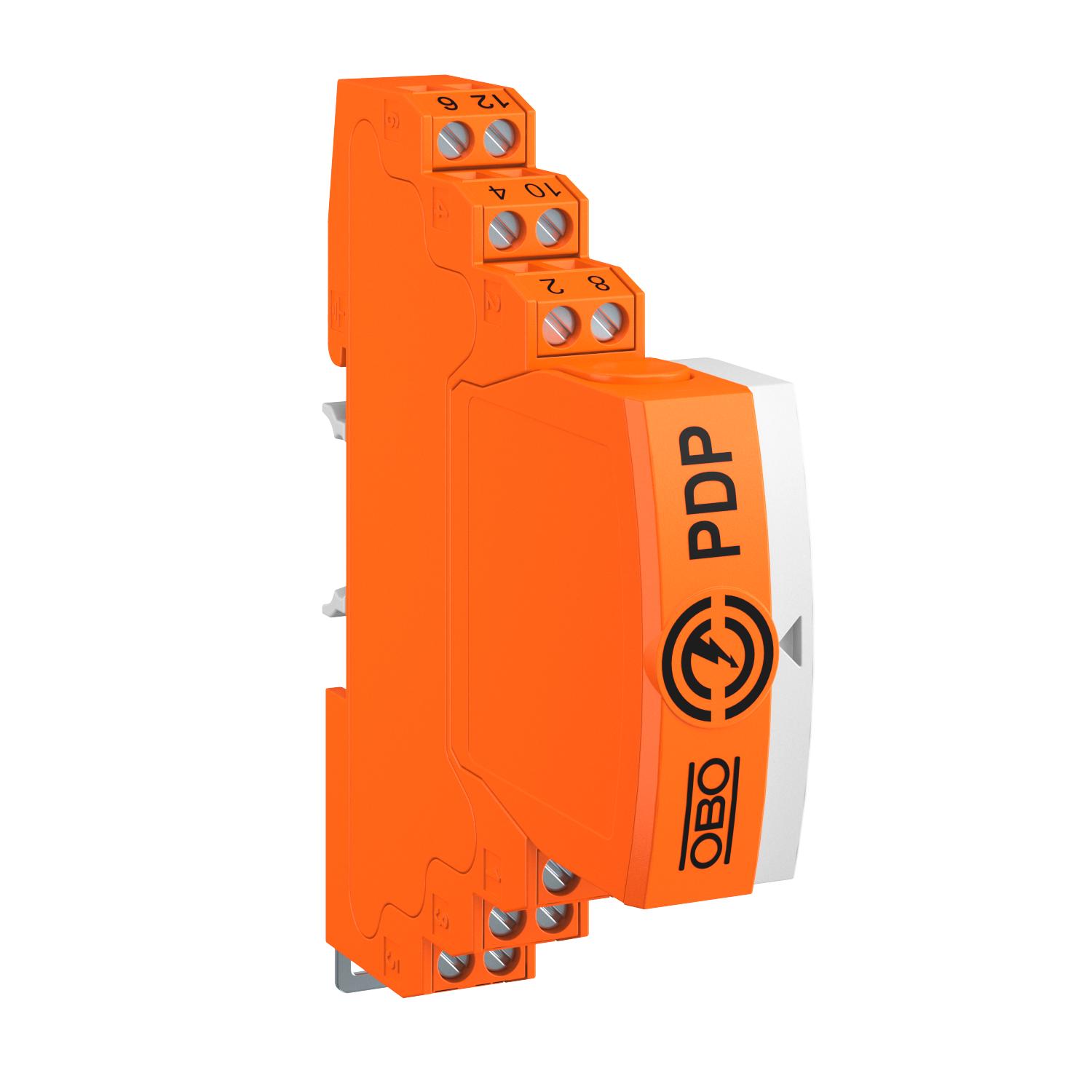

Wtykowe zabezpieczenie linii danych, 2-polowe, bezpośrednie uziemienie, ze stykiem pomocniczym, 24 V 2 | 2-biegunowy | 21 | 30 | Zacisk

Wtykowe zabezpieczenie linii danych, 2-polowe, bezpośrednie uziemienie, ze stykiem pomocniczym, 24 V

Nr kat. 5080345 | EAN 4012196742196

Nr kat. / Typ

Liczba biegunów	2

Wykonanie	2-biegunowy

najwyższe napięcie ciągłe AC

najwyższe napięcie ciągłe DC

System wtykowy	Zacisk

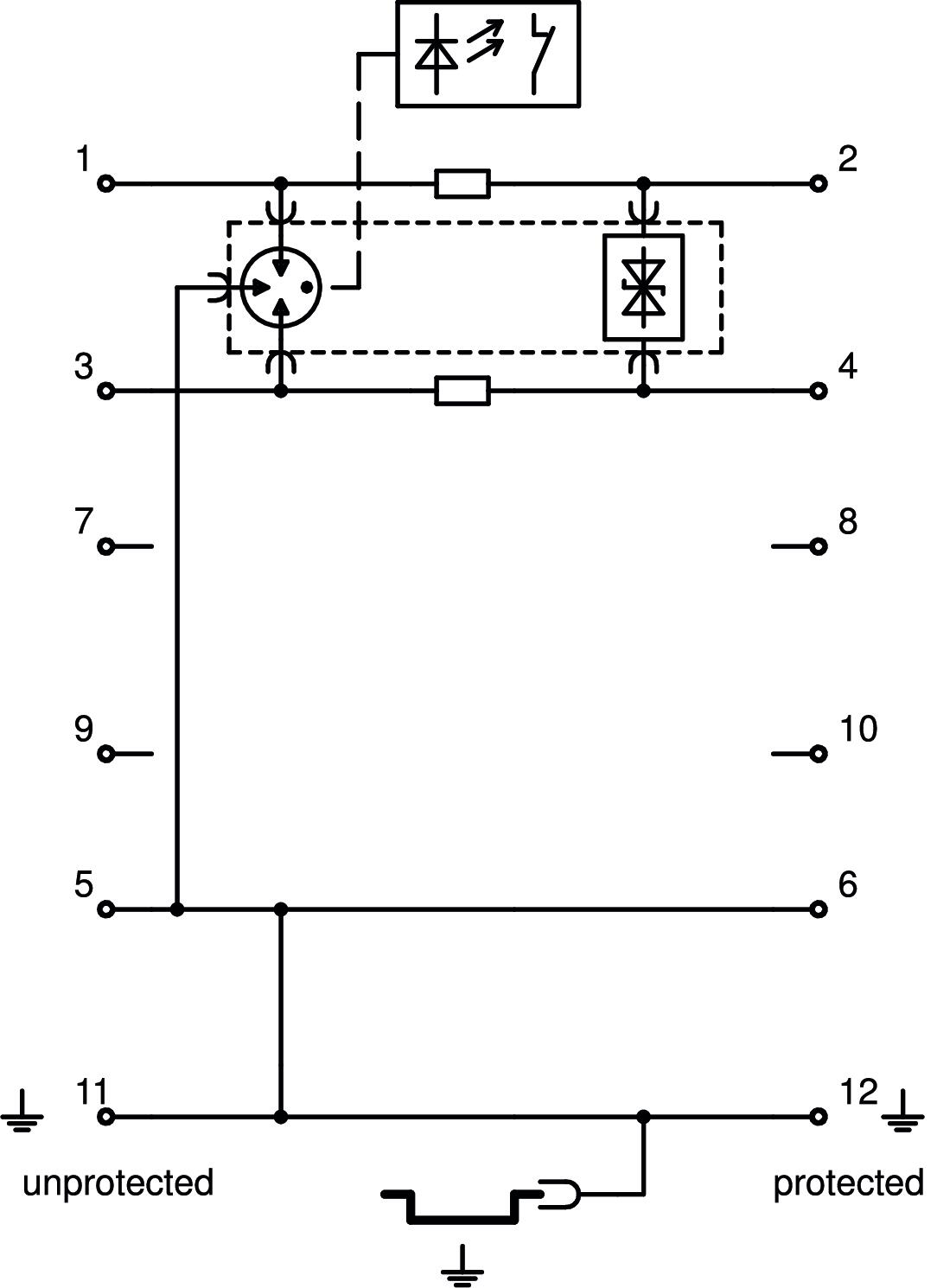

Opis produktu

Opis produktu

Wtykowe zabezpieczenie linii danych typu 1+2/D1+C2 do użytku w technologii pomiarowej i kontrolnej

- Urządzenie zabezpieczające dla systemów wielordzeniowych
Bezpośrednie uziemienie ekranów
Zakres częstotliwości do 100 MHz
- Uziemienie możliwe za pośrednictwem szyny górnej lub kabla połączeniowego
- Mała szerokość 17,5 mm
- Wysoki poziom dostępności systemu - brak zakłóceń sygnału bez modułu zabezpieczającego
- Z sygnalizacją optyczną i opcją zdalnej sygnalizacji poprzez zasilacz PDP-PS
- w tym zintegrowane złącze magistrali

Zastosowanie: Uniwersalna ochrona odgromowa i przeciwprzepięciowa dla urządzeń transmisji danych w technologii I&C.

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd impulsowy (10/350)	5 kA
Całkowity prąd wyładowczy (8/20)	20 kA
Częstotliwość graniczna	100 MHz
Ekranowanie	bezpośrednio
Kategorie	Typ 1+2 / D1+C2
Liczba biegunów	2
LPZ	0→2
Montaż wejścia / wyjścia	Zaciski śrubowe
najwyższe napięcie ciągłe AC	21 V
najwyższe napięcie ciągłe DC	30 V
Napięciowy poziom ochrony przewód - przewód	150 V
Napięciowy poziom ochrony przewód - ziemia	850 V
Opór wzdłużny	1.2 ± 5%
Osłona połączeń	tak
Pojemność (żyła-ziemia)	≤30 pF
Pojemność (żyła-żyła)	≤30 pF
Prąd impulsowy	2,5 kA
Przekrój przyłączanych przewodów sztywnych maks.	2,5 mm²
Przekrój przyłączanych przewodów wielożyłowych maks.	2,5 mm²
Przekrój przyłączanych przewodów wielożyłowych min.	0,14 mm²

Rezystancja wzdłużna na linię	1,2 Ω ± 5%
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
SPD zgodnie z IEC 61643-21	Klasa I+II / D1+C2
Stopień ochrony	IP 20
Sygnalizacja	żadne
System wtykowy	Zacisk
Tłumienność wtrąceniowa (insertion loss)	≤3 dB
Uziemienie przez:	Przewód przyłączeniowy/szyna kołpakowa
Wykonanie	2-biegunowy
Wymiar	24V
Wytrzymałość na prąd impulsowy żyła-ziemia	10 kV / 5 kA
Wytrzymałość na prąd impulsowy żyła-żyła	10 kV / 5 kA
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Zgodny z RoHS	tak
Znamionowy prąd obciążenia AC	0,425 A
Znamionowy prąd obciążenia DC	0,6 A
Znamionowy prąd wyładowczy (8/20 µs)	10 kA
Znamionowy prąd wyładowczy In przy C2 (łącznie)	20 kA

Wymiary

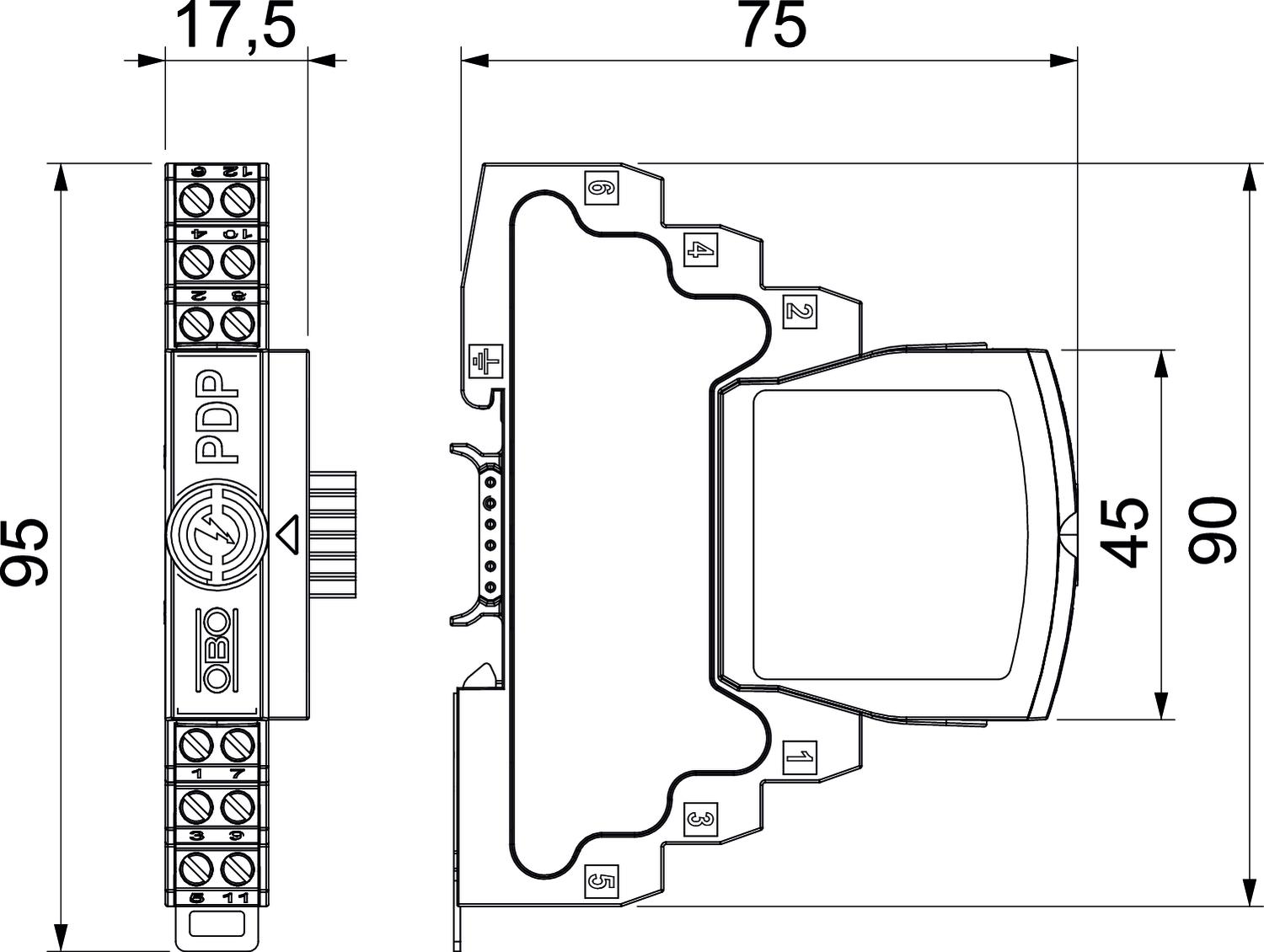

Długość	75 mm
Szerokość	17,5 mm

Wysokość	95 mm

Możliwości podłączenia

Przekrój przyłączanych przewodów giętkich min.	0,14 mm²
Przekrój przyłączanych przewodów giętkich min.	1,5 mm²

Przekrój przyłączanych przewodów sztywnych min.	0,14 mm²

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,9499 kg CO₂e
Data pomiaru, wartość CO2	2025-05-14T00:00:00.000+0200
Declared Unit	szt.

Declared Unit Quantity	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	0,9499 kg CO2e / 1 Sztuka

Wszystkie typy

Wszystkie typy

Typ	Liczba biegunów	Wykonanie	najwyższe napięcie ciągłe AC	najwyższe napięcie ciągłe DC	System wtykowy	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
PDP-2-5-D-OS	2	2-biegunowy	4,2 V	6 V	Zacisk	5080341	Sztuka	1 Sztuka
PDP-2-12-D-OS	2	2-biegunowy	12 V	16 V	Zacisk	5080343	Sztuka	1 Sztuka
PDP-2-24-D-OS	2	2-biegunowy	21 V	30 V	Zacisk	5080345	Sztuka	1 Sztuka
PDP-2-48-D-OS	2	2-biegunowy	37 V	52 V	Zacisk	5080347	Sztuka	1 Sztuka
