Wtykowe zabezpieczenie linii danych, 2-polowe, pośrednie uziemienie, ze stykiem pomocniczym, 48V 4 | 2x2-pin | 37 | 52 | Zacisk

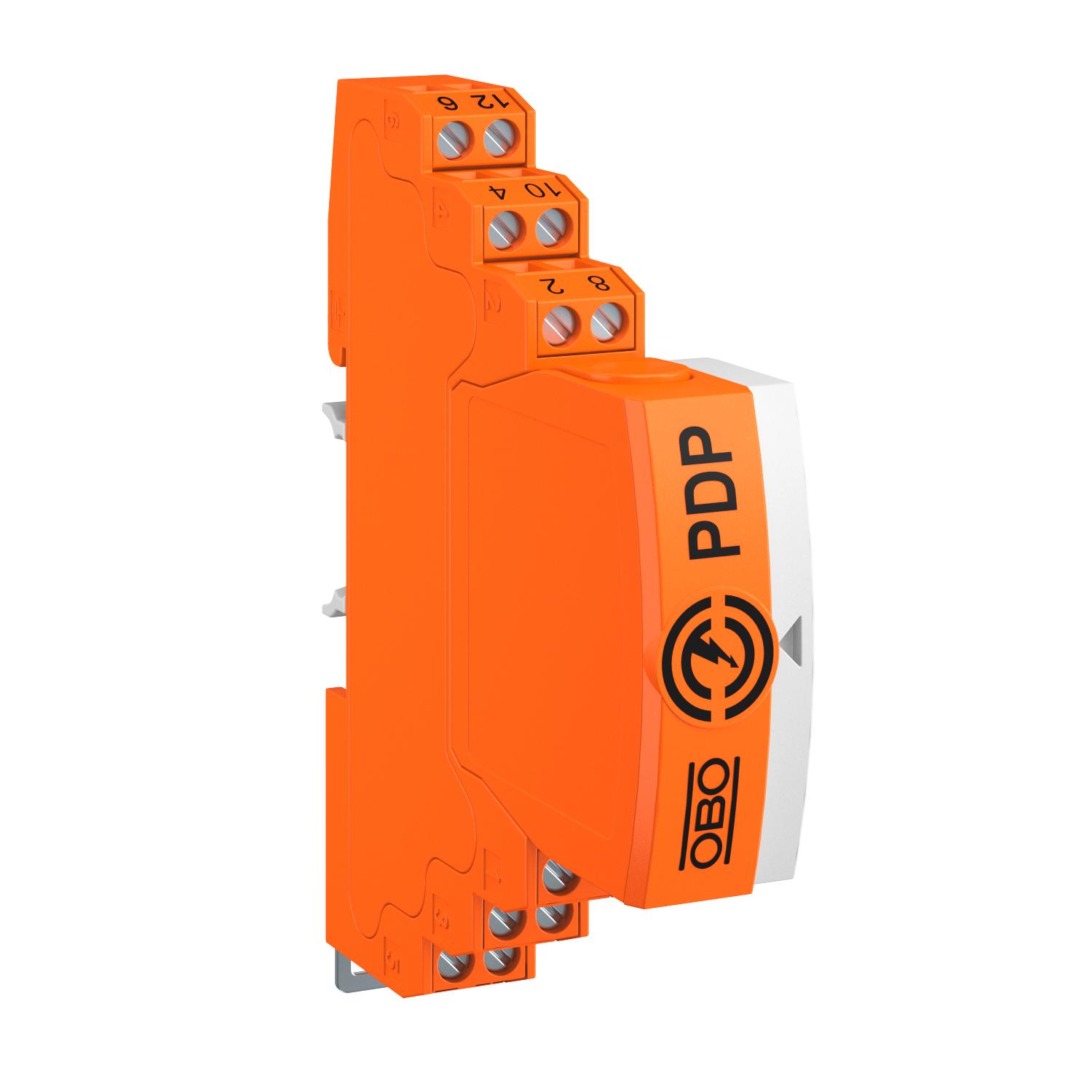

Wtykowe zabezpieczenie linii danych, 2-polowe, pośrednie uziemienie, ze stykiem pomocniczym, 48V

Nr kat. 5080355 | EAN 4012196742233

Nr kat. / Typ

Liczba biegunów	4

Wykonanie	2x2-pin

najwyższe napięcie ciągłe AC

najwyższe napięcie ciągłe DC

System wtykowy	Zacisk

Opis produktu

Opis produktu

Wtykowe zabezpieczenie linii danych Typu 1+2/D1+C2 do stosowania w technologii pomiarowej, kontrolnej i regulacyjnej • Urządzenie zabezpieczające do systemów wielordzeniowych • Bezpośrednie uziemienie ekranu • Zakres częstotliwości do 100 MHz • Uziemienie możliwe za pomocą szyny lub przewodu połączeniowego • Mała szerokość całkowita 12,5 mm • Wysoka dostępność systemu – brak przerw w sygnale bez modułu ochronnego
Z sygnalizacją optyczną i możliwością zdalnej sygnalizacji poprzez zasilacz PDP-PS

Zastosowanie: Uniwersalna ochrona odgromowa i przepięciowa urządzeń transmisji danych w technologii AKPiA.

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd impulsowy (10/350)	2,5 kA
Całkowity prąd wyładowczy (8/20)	20 kA
Częstotliwość graniczna	100 MHz
Ekranowanie	pośrednio
Kategorie	Typ 1+2 / D1+C2
Liczba biegunów	4
LPZ	0→2
Montaż wejścia / wyjścia	Zaciski śrubowe
najwyższe napięcie ciągłe AC	37 V
najwyższe napięcie ciągłe DC	52 V
Napięciowy poziom ochrony ekran-ziemia (S-PE)	1300 V
Napięciowy poziom ochrony przewód - przewód	170 V
Napięciowy poziom ochrony przewód - ziemia	1600 V
Opór wzdłużny	1.2 ± 5%
Osłona połączeń	tak
Pojemność (żyła-ziemia)	≤30 pF
Pojemność (żyła-żyła)	≤30 pF
Prąd impulsowy	2,5 kA
Przekrój przyłączanych przewodów sztywnych maks.	2,5 mm²
Przekrój przyłączanych przewodów wielożyłowych maks.	2,5 mm²

Przekrój przyłączanych przewodów wielożyłowych min.	0,14 mm²
Rezystancja wzdłużna na linię	1,2 Ω ± 5%
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
SPD zgodnie z IEC 61643-21	Klasa I+II / D1+C2
Stopień ochrony	IP 20
Sygnalizacja	żadne
System wtykowy	Zacisk
Tłumienność wtrąceniowa (insertion loss)	≤3 dB
Uziemienie przez:	Przewód przyłączeniowy/szyna kołpakowa
Wykonanie	2x2-pin
Wymiar	48V
Wytrzymałość na prąd impulsowy żyła-ziemia	10 kV / 5 kA
Wytrzymałość na prąd impulsowy żyła-żyła	10 kV / 5 kA
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Znamionowy prąd obciążenia AC	0,425 A
Znamionowy prąd obciążenia DC	0,6 A
Znamionowy prąd wyładowczy (8/20 µs)	10 kA
Znamionowy prąd wyładowczy In przy C2 (łącznie)	20 kA

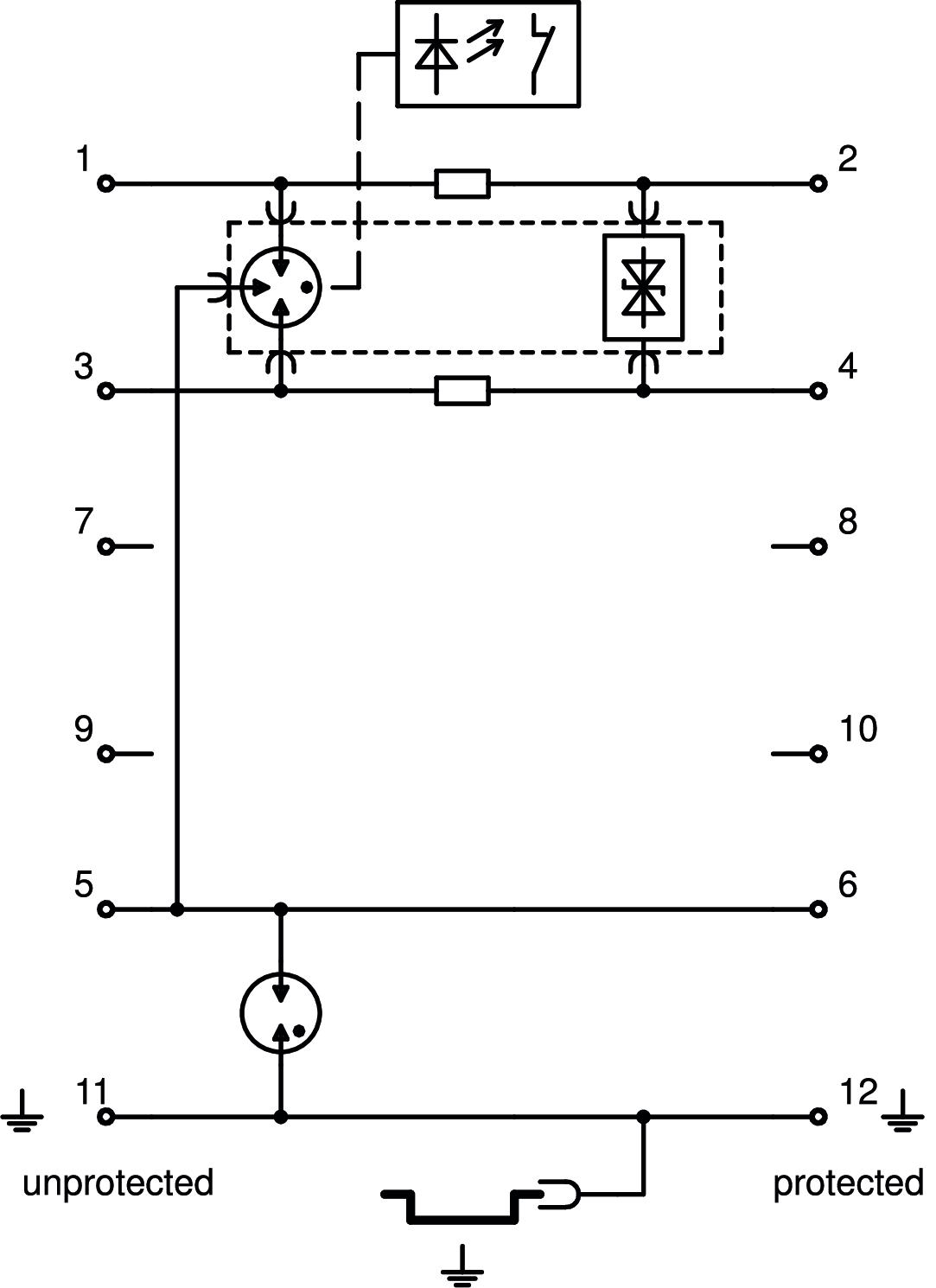

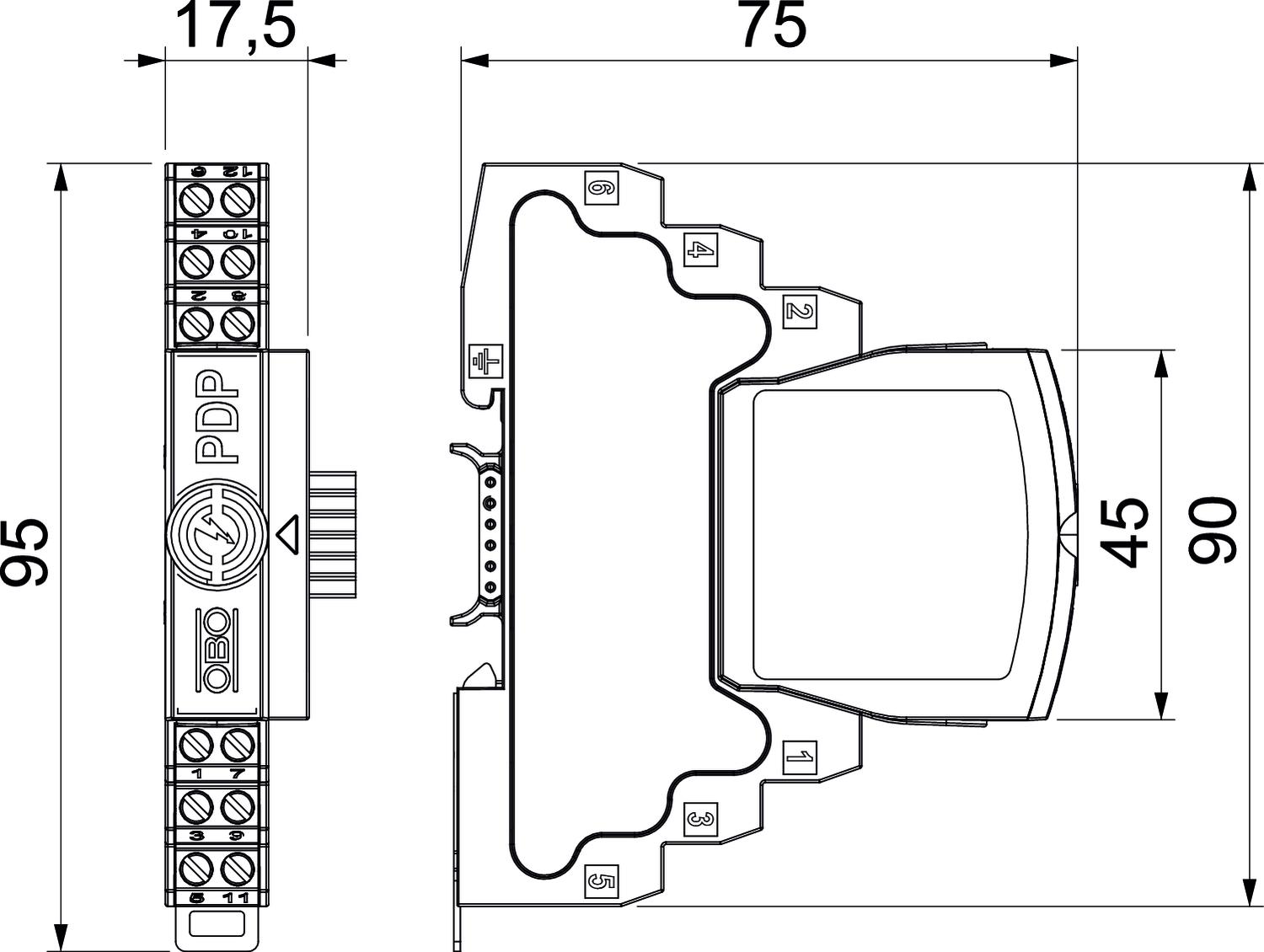

Wymiary

Długość	75 mm
Szerokość	17,5 mm

Wysokość	95 mm

Możliwości podłączenia

Przekrój przyłączanych przewodów giętkich min.	1,5 mm²
Przekrój przyłączanych przewodów giętkich min.	0,14 mm²

Przekrój przyłączanych przewodów sztywnych min.	0,14 mm²

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,6488 kg CO₂e
Data pomiaru, wartość CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	szt.

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	0,6488 kg CO2e / 1 Sztuka

Wszystkie typy

Wszystkie typy

Typ	Liczba biegunów	Wykonanie	najwyższe napięcie ciągłe AC	najwyższe napięcie ciągłe DC	System wtykowy	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
PDP-2-5-I-OS	4	2x2-pin	4,2 V	6 V	Zacisk	5080349	Sztuka	1 Sztuka
PDP-2-12-I-OS	4	2x2-pin	12 V	16 V	Zacisk	5080351	Sztuka	1 Sztuka
PDP-2-24-I-OS	4	2x2-pin	21 V	30 V	Zacisk	5080353	Sztuka	1 Sztuka
PDP-2-48-I-OS	4	2x2-pin	37 V	52 V	Zacisk	5080355	Sztuka	1 Sztuka
