Zacisk nośny śrubowy, z otworem przelotowym 44 | 21 | 42 | | | | 20 | 11 | 2,5 | M10
morepic-1 morepic-2 morepic-3

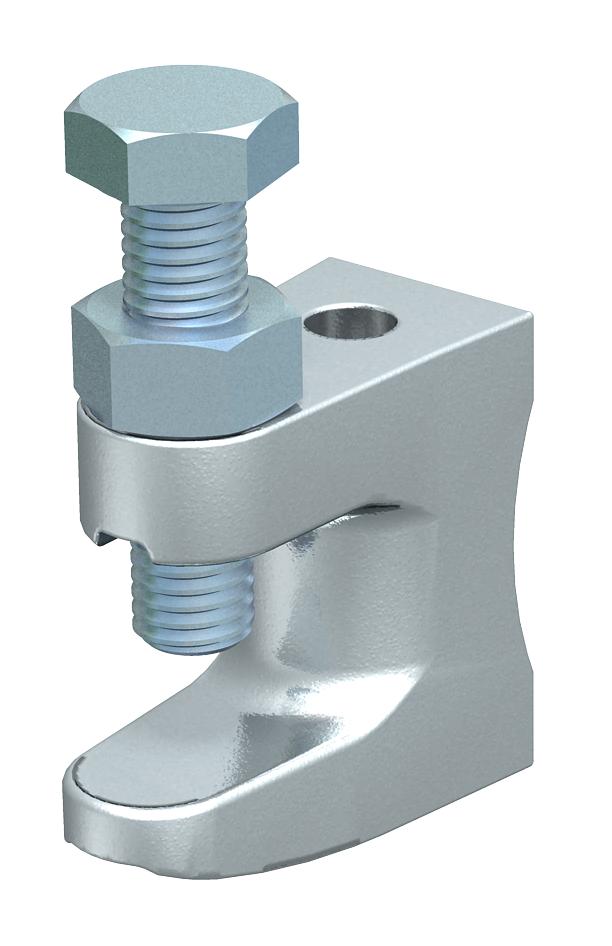

Zacisk nośny śrubowy, z otworem przelotowym

Nr kat. 1488023 | EAN 4012195150916

Opis produktu
Opis produktu
Z otworem przelotowym

Maks. moment dokręcania: 18 Nm
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Dane techniczne

Grubość kołnierza F maks. 20 mm
Gwint M10
gwint metryczny 10
Maks. moment dokręcania 18 Nm
Materiał żeliwo ciągliwe
Obciążenie niszczące 2,5 kN
Otwór mocujący 11 mm
Rodzaj mocowania przykręcanie
Rodzaj połączenia/element przyłączeniowy Otwór
Wymiar 0-19mm
Zawias brak
Zawias ustawiany brak

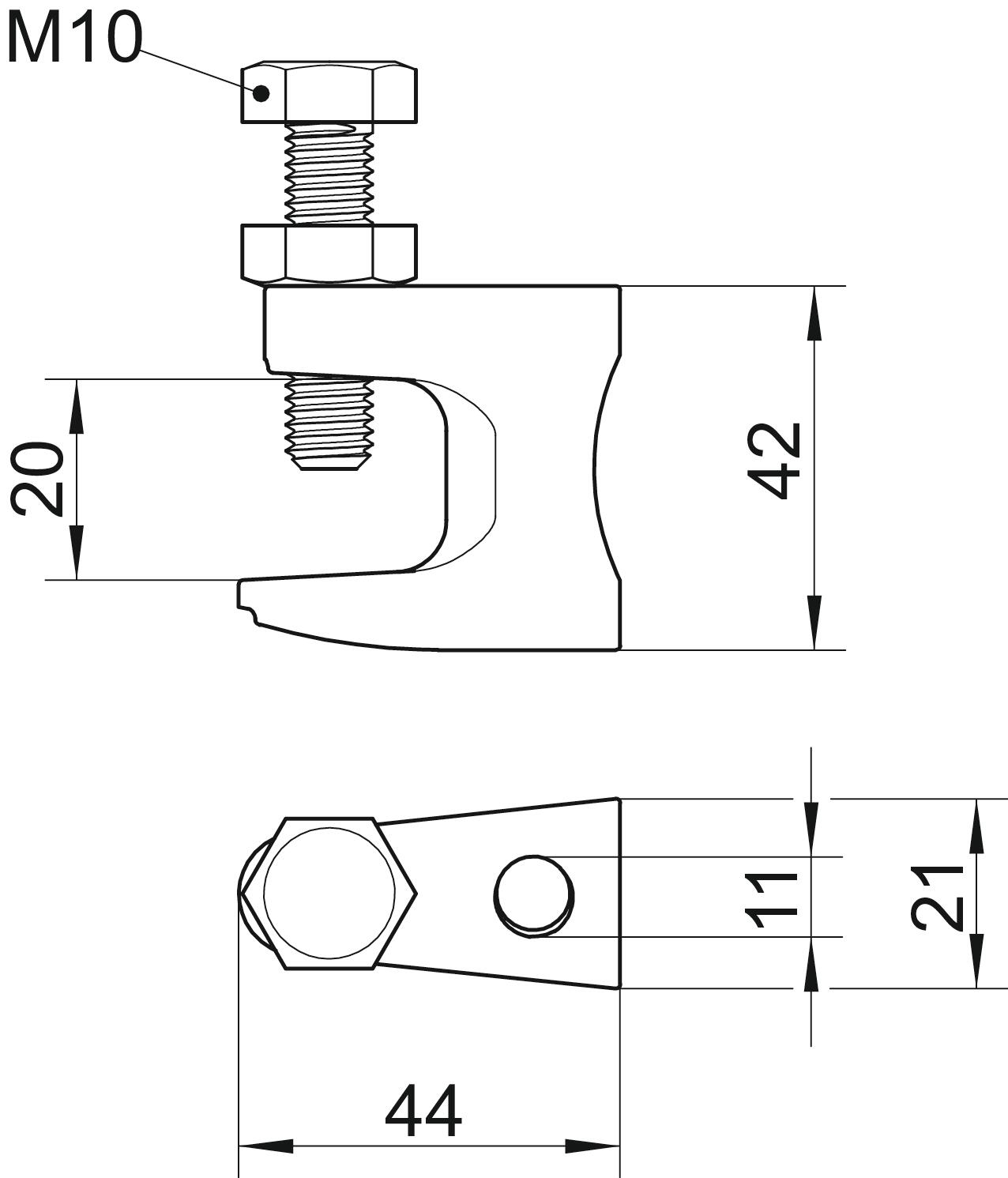

Wymiary

Długość 44 mm
Szerokość 21 mm
Wymiar B 21 mm
Wymiar D 11 mm
Wymiar F 20 mm
Wymiar G (mm) M10
Wymiar H 42 mm
Wymiar L 44 mm
Wysokość 42 mm
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Grubość kołnierza F maks. Otwór mocujący Obciążenie niszczące Gwint Nr kat. Ilość Najmniejsza sprzedawana ilość
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 1488015
50 Sztuka
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 1488023
50 Sztuka
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 1488031
25 Sztuka
Do pobrania

Karta danych technicznych FL 2 TG / 1488023 , 0.17MB , pdf
Do pobrania

Deklaracja zgodności UE FL 2 TG / 1488023 , 0.13MB , pdf
Do pobrania
Deklaracja zgodności UE Deklaracja zgodności UE ,
Do pobrania
Brytyjska Deklaracja Zgodności FL 2 TG / 1488023 , 0.09MB , pdf
Do pobrania
REACH Deklaracja zgodności FL 2 TG / 1488023 , 0.12MB , pdf
Do pobrania
RoHS Deklaracja zgodności FL 2 TG / 1488023 , 0.13MB , pdf
Do pobrania

FL 2 TG / 1488023
