Zacisk uziemiający do systemów montażowych PV
Nr kat. 5051520 | EAN 4012197368715
- Opis produktu
-

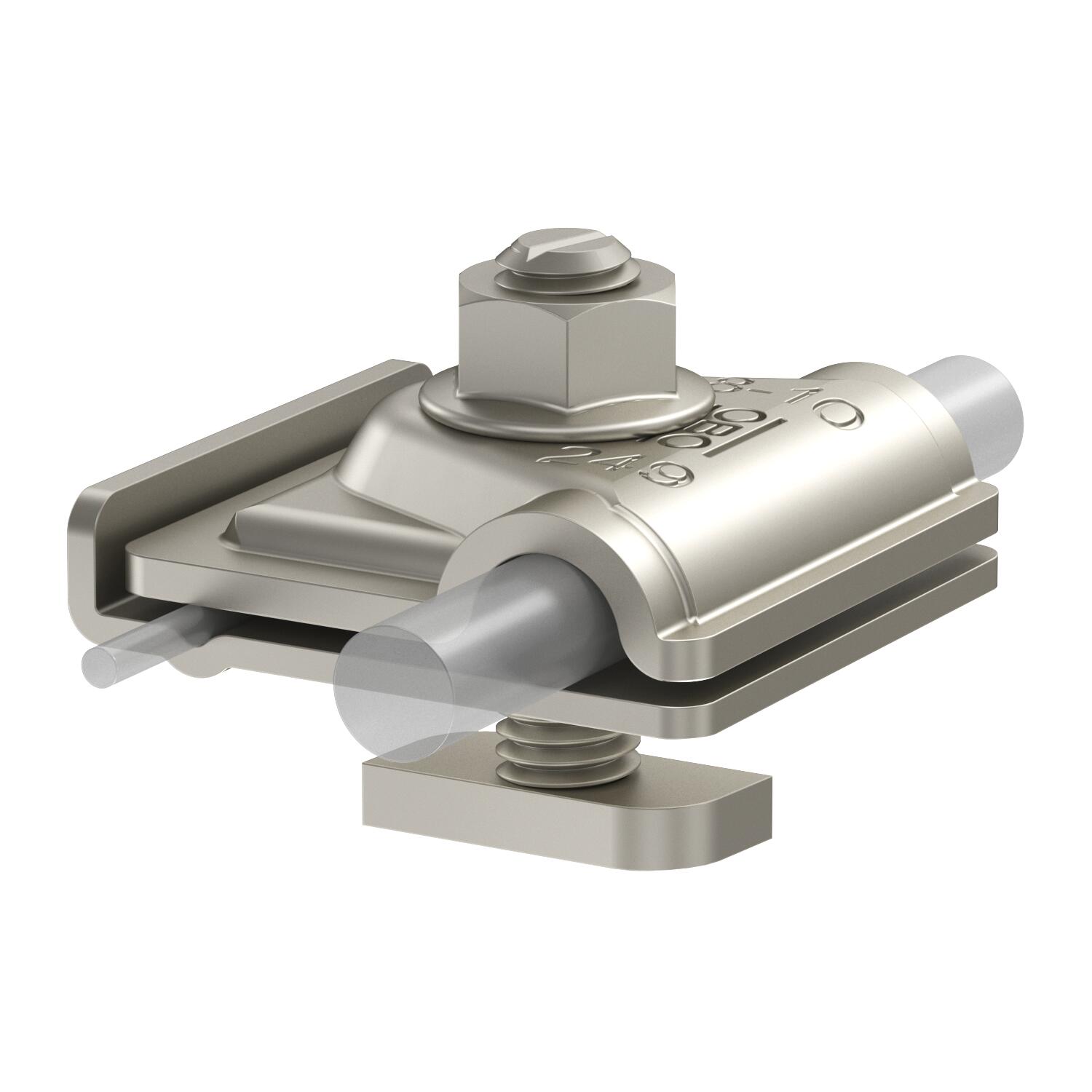

Opis produktuWstępnie zmontowany zacisk uziemiający do integracji systemów montażowych PV z wyrównaniem potencjałów. Nadaje się do integracji systemów montażowych PV z zewnętrznym systemem ochrony odgromowej.
• Odporność na prąd piorunowy do 100 kA (10/350)
• Szybki montaż dzięki zintegrowanemu mechanizmowi sprężynowemu
• Do mocowania przewodów okrągłych RD 8-10
• Do mocowania przewodów jedno-/wielodrutowych: 6-50 mm²
• Do profili z rowkiem 10 mm
• Spełnia wymagania normy DIN EN 62561-1
-
- Dane techniczne
-
Dane techniczne
Dedykowane do połączenia inne Dopasowanie RD8-10 + 6-50mm² mm Materiał stal nierdzewna 1.4301 Obciążalność prądem piorunowym H/100 kA Odpowiednie do Przewód okrągły Rodzaj śruby mocującej Śruba zaciskowa Rodzaj złącza Uniwersalny zacisk łączący Średnica przewodu okrągłego, przewód 1 maks. 10 mm Średnica przewodu okrągłego, przewód 1 min. 8 mm Wymiar 8-10mm Wymiary

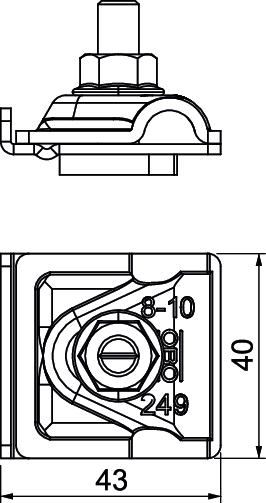

Długość 40 mm Szerokość 43 mm Wysokość 34 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,5919 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) szt. Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 0,5919 kg CO2e / 1 Sztuka - Wszystkie typy
- Do pobrania
-
Karta danych technicznych 249 PV10 6-50V2A / 5051520 , 0.15MB , pdfREACH Deklaracja zgodności 249 PV10 6-50V2A / 5051520 , 0.12MB , pdfRoHS Deklaracja zgodności 249 PV10 6-50V2A / 5051520 , 0.13MB , pdfInstrukcja montażu PV mounting systems Magic PV Pitch on trapezoidal roofs , 2.45MB , pdfInstrukcja montażu PV mounting systems Magic PV Flat Basic , 3.96MB , pdfInstrukcja montażu PV mounting systems Magic PV Flat Pro , 5.22MB , pdfInstrukcja montażu PV mounting systems for pitched roofs , 3.95MB , pdfInstrukcja montażu PV mounting systems Magic PV Flat Glue , 3.58MB , pdf
