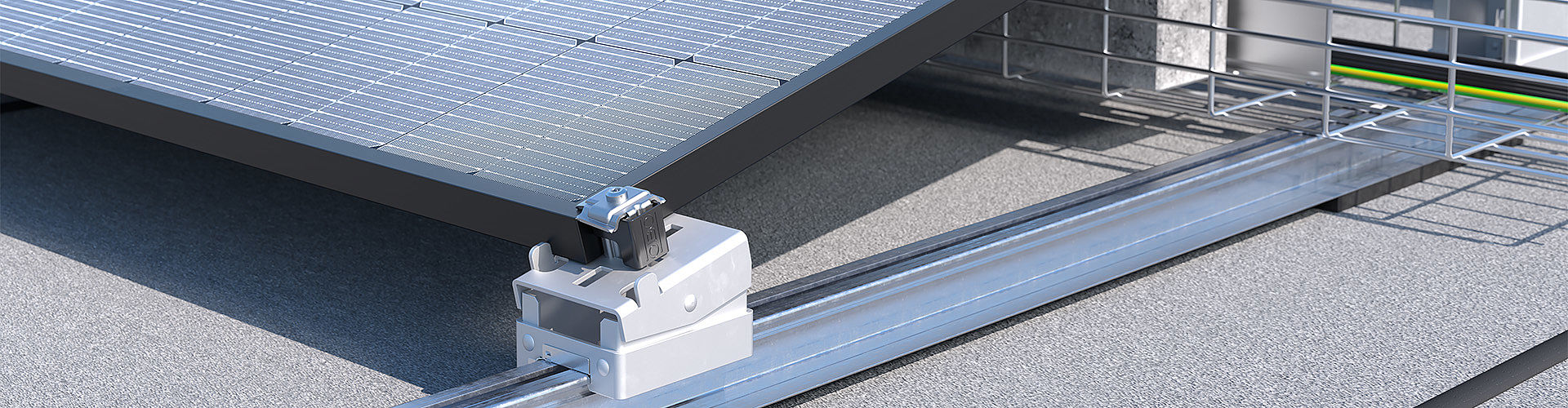

Magic PV Flat Basic
Montaż instalacji fotowoltaicznych na dachach płaskich ma ważną zaletę: Moduły fotowoltaiczne można montować niezależnie od narzuconego kierunku nachylenia dachu. Dalsze zalety oferuje nasz system Magic PV Flat Basic o smukłym portfolio produktów, zapewniającym największą możliwą elastyczność. System montażowy do instalacji do dachów płaskich jest wytrzymały i wysoce obciążalny, a dzięki połączeniu zatrzaskowemu Magic można go szybko mocować bez użycia śrub ani narzędzi. Elastyczna szczelina dachowa umożliwia bezstopniową regulację systemową. Magic PV Flat Basic wyróżnia się zintegrowanym systemem do prowadzenia kabli oraz jednoczesnego balastowania. Można to zrealizować przykładowo za pomocą systemu korytek siatkowych.
Przegląd najważniejszych produktów

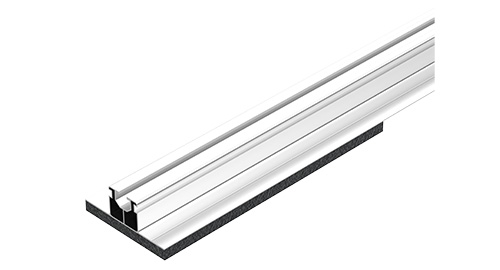

Profil nośny do montażu modułu PV na dachu płaskim
- Antypoślizgowy profil nośny do bezpiecznego montażu modułów fotowoltaicznych na dachach płaskich
- Wszechstronne zastosowanie oraz kompatybilność z krótkimi i długimi podporami (STK i STL)
- Proste rozszerzanie dzięki mocowaniu śrubami kilku profili nośnych za pomocą łącznika wzdłużnego LV 35
- Stabilna i niezawodna podstawa dla wytrzymałych instalacji fotowoltaicznych na dachach płaskich

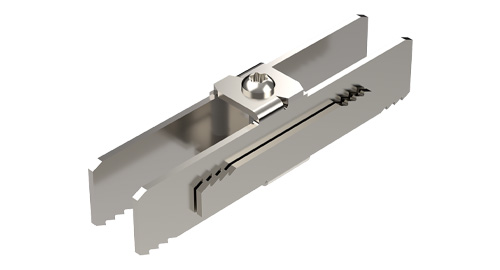

Łącznik podłużny do profilu nośnego, dach płaski
- Wydajne łączenie profili nośnych typu TPF 35, idealne do systemów fotowoltaicznych na dach płaski
- Prosty montaż dzięki wstępnie zainstalowanej śrubie M8 do szybkiego mocowania
- Wygodna obsługa dzięki przykręcaniu za pomocą standardowego klucza Torx 40
- Niezawodne i wytrzymałe połączenie dla maksymalnej stabilności profili nośnych

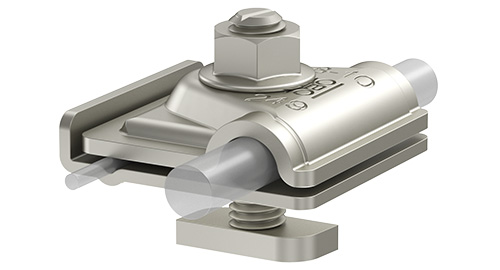

Uniwersalny zacisk uziemiający do fotowoltaiki
- Uniwersalny zacisk uziemiający jest wstępnie zmontowany
- Dopasowane mocowanie zacisku uziemiającego za pomocą wstępnie zamontowanej nakrętki ślizgowej w rowku danego profilu nośnego
- Zdolność odprowadzania piorunowego prądu udarowego: 100 kA
- Szybki montaż dzięki zintegrowanemu mechanizmowi sprężynowemu
- Do mocowania przewodów okrągłych RD 8-10
- Do mocowania przewodów jedno- i/lub wielożyłowych 6-50 mm²
- Do wszystkich profili z rowkiem 10 mm. Optymalne użycie jest zagwarantowane w połączeniu z profilem nośnym OBO.
- Spełnia wymagania DIN EN 62561-1

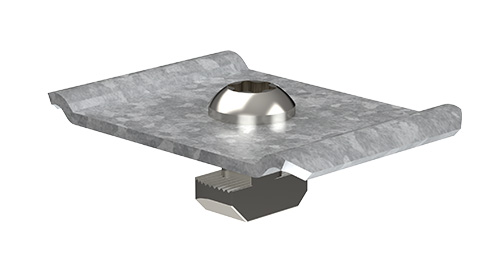

Zestaw mocujący do korytka siatkowego, system montażowy do fotowoltaiki na dachu płaskim
- Zestaw mocujący do bezpiecznego montażu korytek siatkowych na profilach nośnych TPF 35
- Idealny dla systemów do dachów płaskich i optymalny dla systemów montażowych do fotowoltaiki
- Wszystko w jednym zestawie, wraz z zaciskiem, nakrętką ślizgową i śrubą dla stabilnego połączenia
- Prosty montaż z szybką i nieskomplikowaną instalacją zapewniającą maksymalne trzymanie
Korytko siatkowe GR-Magic® 55
- Korytko siatkowe z formowanym łącznikiem dla prostego i szybkiego montażu
- Dzięki inteligentnemu systemowi wtykowemu nie są konieczne dodatkowe elementy łączące
- Sprawdzone bezpieczeństwo zgodnie z dyrektywą VDE 0639 lub IEC/EN 61537 dla wartości mechanicznych i elektrycznych
- Prosty i sprawdzony w praktyce montaż pojedynczych korytek siatkowych zapewniający niemal nieograniczone możliwości
- Stała dostępność obszernego portfolio produktów, np. o różnych wymiarach i/lub powierzchniach
Krótka podpora do systemu do dachów płaskich
- Instalacja bez narzędzi, na szynie montażowej
- Możliwość bezstopniowego ustawiania w każdej pozycji instalacyjnej
- Łącznik pomocniczy do układania modułów solarnych podczas montażu
- Poziomy otwór podłużny do zacisku uniwersalnego jako mocowanie standardowe lub pionowy otwór podłużny, jeśli pojedyncza stopa montażowa ma być używana również jako podpora pośrednia
- W razie potrzeby możliwa jest dodatkowa podpora pośrednia na każdy panel
- Kompatybilne ze wszystkimi rozmiarami modułów dzięki kątowej głowicy przegubowej
- Długa żywotność dzięki wysokiej jakości powłokom powierzchni

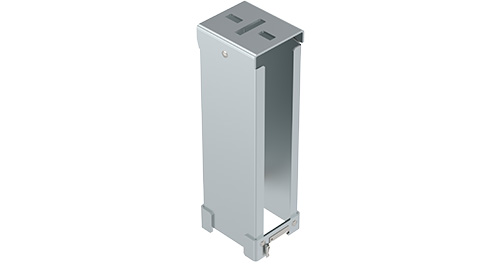

Długa podpora do systemu do dachów płaskich
- Długa podpora do montażu modułów fotowoltaicznych na dachach płaskich w połączeniu z profilem nośnym TP 45 i obejmą uniwersalną KLU
- Kąt nachylenia do 15 stopni dla optymalnego wyrównania modułów
- Mocowanie zatrzaskowe do profilu nośnego w celu bezpiecznego mocowania
- Instalacja bez użycia narzędzi dla szybkiego i prostego montażu
- Kompatybilność z różnymi rozmiarami modułów dla elastycznych zastosowań
- Wysoka stabilność i wytrzymałość dzięki solidnej konstrukcji

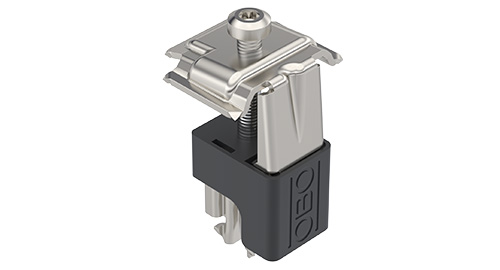

Zacisk uniwersalny do systemów do dachów płaskich/spadzistych
- Wersja niepowlekana do optymalnego łączenia z niepowlekanym profilem nośnym
- Zakres zacisku do mocowania modułu od 30 do 50 mm
- Obracane o 90° po zaczepieniu w rowku szyny montażowej
- Możliwe zastosowanie jako zacisk pośredni lub końcowy
- Specjalna geometria na narożnikach pokrywy dla wyrównania potencjałów względem modułu solarnego
- Otaczająca obudowa z tworzywa sztucznego prowadzi pokrywę i zapobiega jej przekręceniu np. podczas montażu
- Pokrywa pozostaje w pozycji górnej aż do ostatecznego zamontowania modułu solarnego
- Możliwość zaczepienia na przewidzianych w tym celu stopach montażowych (system do dachów płaskich) oraz w rowku szyny montażowej (system do dachów spadzistych).
- Obudowa z tworzywa sztucznego pełni funkcję powierzchni nakładania, umożliwiającej odpowiednie rozmieszczenie paneli
- Długa żywotność dzięki zastosowaniu wysokiej jakości stali nierdzewnej
Projektowanie fotowoltaiki proste jak nigdy dotąd: Jesteśmy do Państwa dyspozycji
W stronę słońca
Nie tylko oferujemy innowacyjne systemy montażowe do instalacji fotowoltaicznych, ale również wspieramy Cię w projektowaniu. Personel naszego serwisu pomoże Ci w indywidualnym wyborze Magic PV Solution® odpowiedniego do Twoich potrzeb.
