- Opis produktu
-
Opis produktu

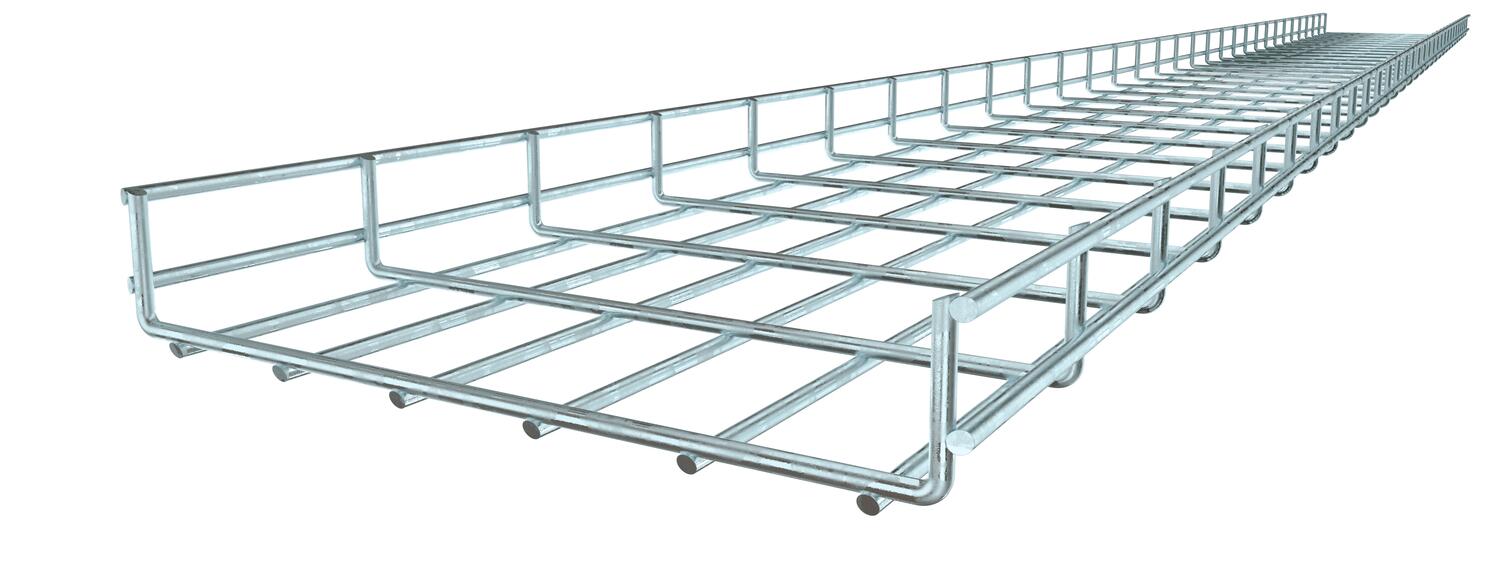

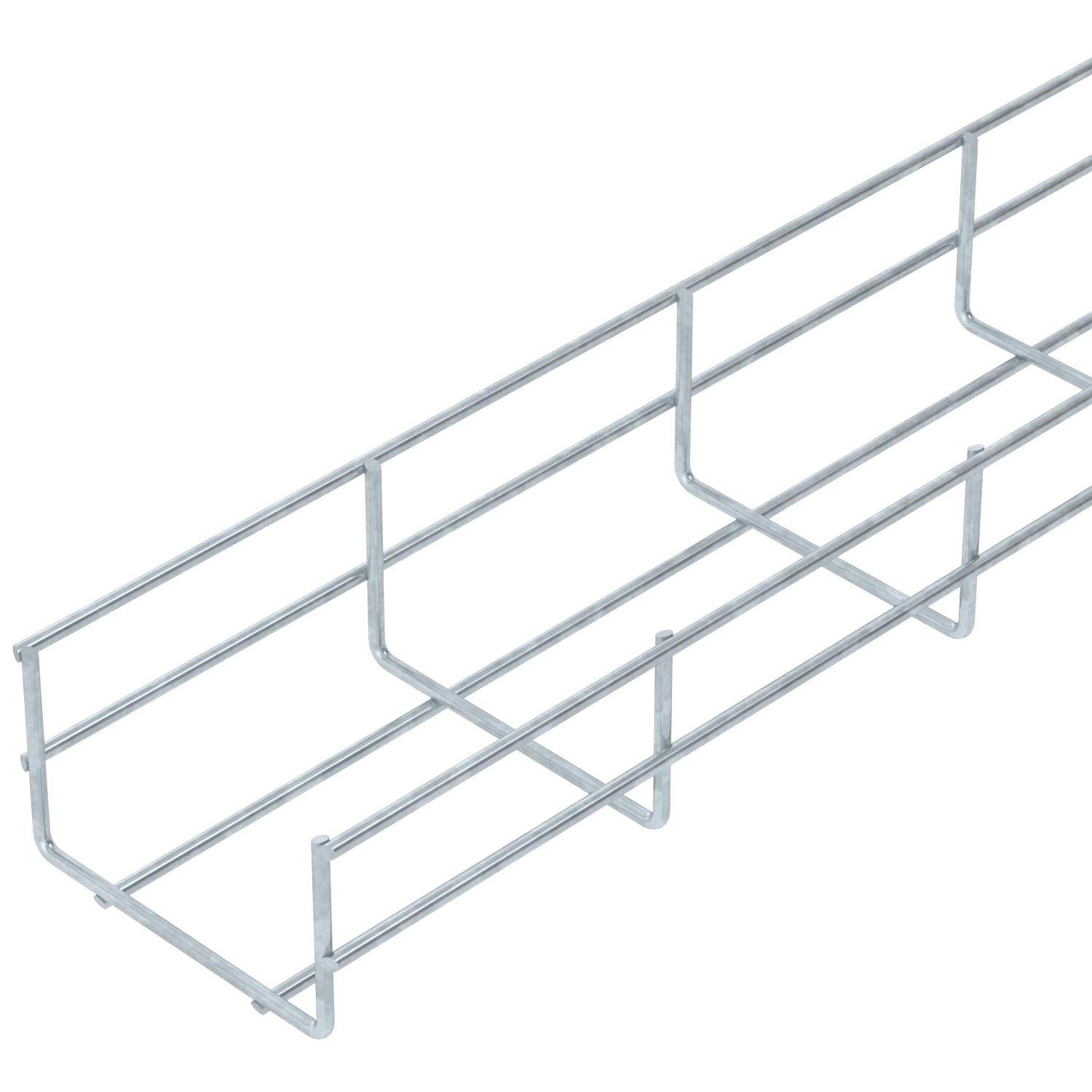

Korytko siatkowe ze spawanych punktowo drutów stalowych o wysokości boku 55 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 15 dB, z pokrywą 25 dB.
- Dane techniczne
-
Dane techniczne

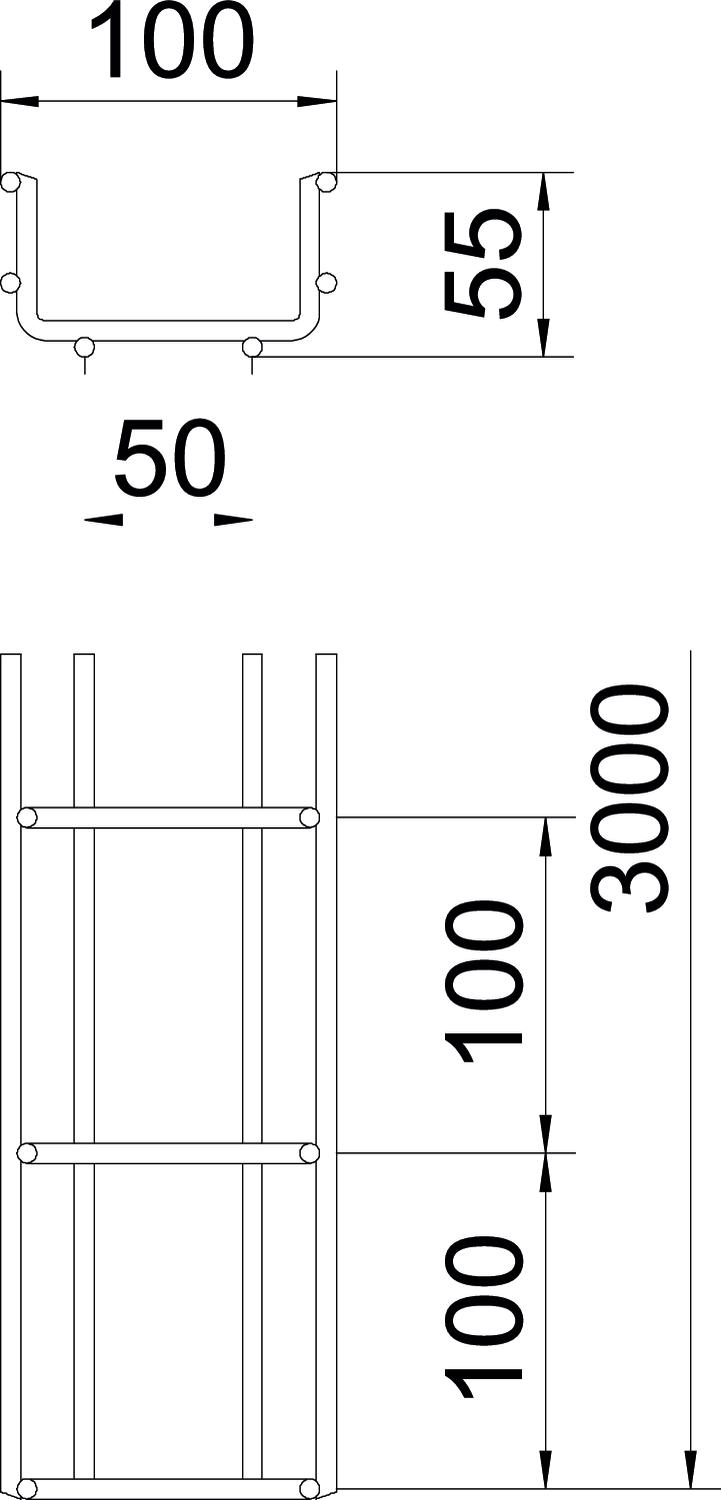

Forma profilu Kształt U Materiał Stal Powierzchnia cynkowana metodą zanurzeniową Przekrój poprzeczny 40 cm² Przekrój poprzeczny 4000 mm² Rodzaj złącza kablowego systemu nośnego przykręcane Średnica drutu 6 mm Typ obciążenia wg IEC 61537 Typ II Wersja połączenia bez łącznika Wymiar 55x100x3000 Wymiary
Długość 3000 mm Szerokość 100 mm Szerokość 3,94 in Wymiar B 100 mm Wysokość 2,17 in Wysokość 55 mm Obciążenie
Rozstaw podpór 1,0 m 2 kN/m Rozstaw podpór 1,5 m 1,15 kN/m Rozstaw podpór 2,0 m 0,75 kN/m Rozstaw podpór 2,5 m 0,5 kN/m Rozstaw podpór 3,0 m 0,4 kN/m Dane techniczne

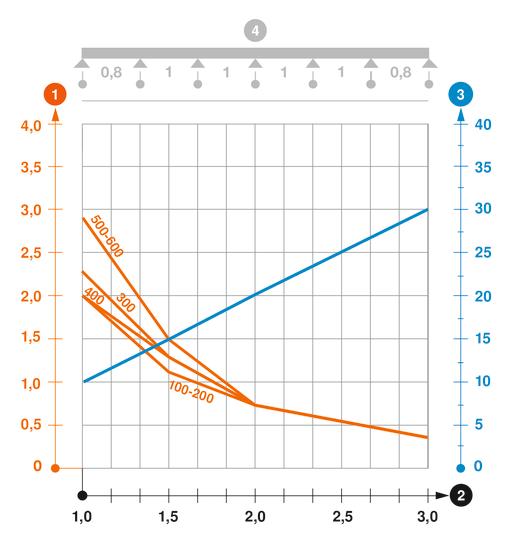

Diagram obciążenia korytka siatkowego typ SGR 55
- Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
- Odstęp pomiędzy podporami w m
- Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
- Rozkład obciążenia podczas badania
- Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
- Wykres ugięcia trasy w zależności od rozstawu podpór
- Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych SGR 55 100 FT / 6000122 , 0.60MB , pdfPrzewodnik KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfDeklaracja zgodności SGR 55 100 FT / 6000122 , 0.16MB , pdfREACH Deklaracja zgodności SGR 55 100 FT / 6000122 , 0.12MB , pdfRoHS Deklaracja zgodności SGR 55 100 FT / 6000122 , 0.12MB , pdfRaport zrównoważonego rozwoju Raport zrównoważonego rozwoju dla kablowych systemów nośnych , 2.00MB , pdfInstrukcja montażu Instrukcja montażu systemów korytek siatkowych , 9.52MB , pdf
