Korytko siatkowe GR-Magic® 105 A2 3000 | 200 | 105 | 4,8 | 175 | brak
morepic-1 morepic-2 morepic-3 video-1 video-2

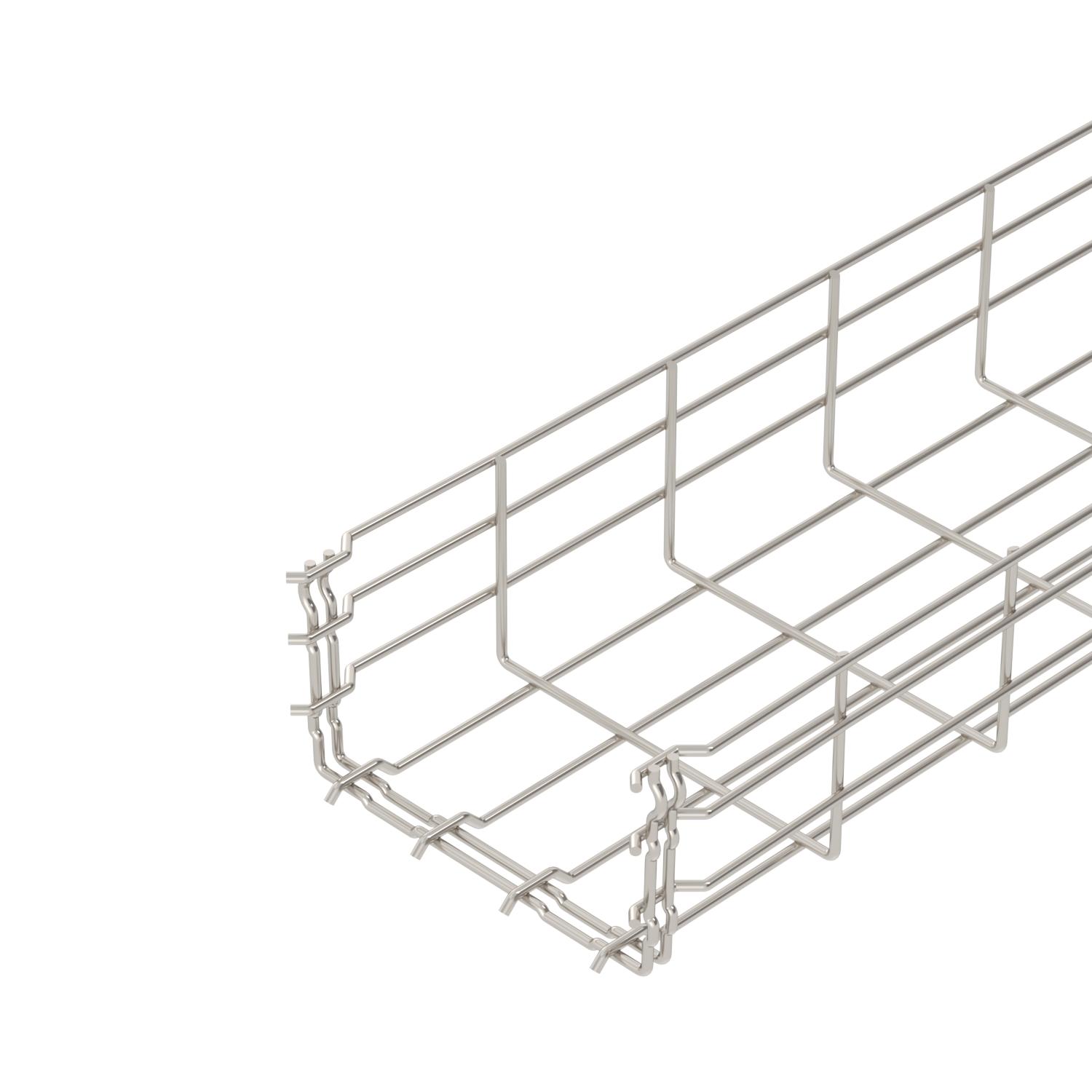

Korytko siatkowe GR-Magic® 105 A2

Nr kat. 6002457 | EAN 4012195149637

3000 mm
105 mm
brak
Opis produktu
Opis produktu
Korytko siatkowe z łącznikiem o wysokości boku 105 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 15 dB, z pokrywą 25 dB.

Do korytka siatkowego nie potrzeba dodatkowych elementów łączących, elementy wsuwa się po prostu jedne w drugie. Wielkość oczka wynosi 50 x 100 mm.

  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • RINA 1861, Klasyfikacja morska, Certyfikacja i usługi
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja środowiskowa produktu (EPD)
  • Ślad węglowy (PCF)
Dane techniczne

Dane techniczne

Forma profilu Kształt U
Kolor stal szlachetna
Materiał stal nierdzewna 1.4301
Podtrzymanie funkcji brak
Powierzchnia pusty, po obróbce
Przekrój poprzeczny 17500 mm²
Przekrój poprzeczny 175 cm²
Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe
Średnica drutu 4,8 mm
Stal nierdzewna, wytrawiana tak
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia zintegrowany łącznik
Wykonanie szerokorozpiętościowe brak
Wymiar 105x200x3000
Zintegrowana przegroda bez
Złącza bezśrubowe tak

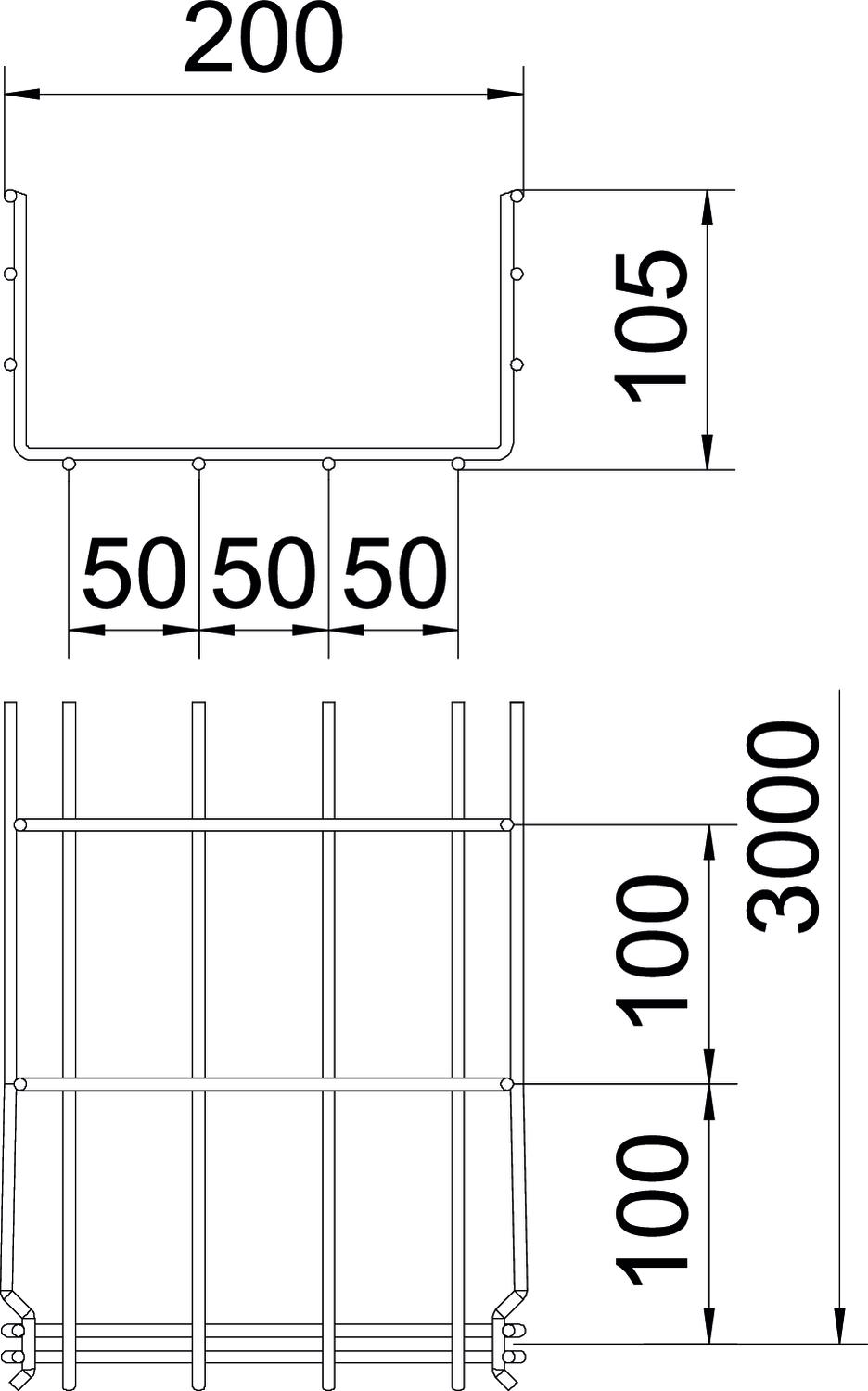

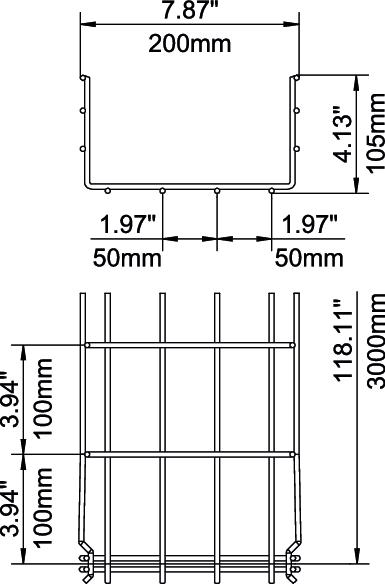

Wymiary

Długość 3000 mm
Szerokość 200 mm
Szerokość 7,87 in
Wymiar B 200 mm
Wymiar H 108 mm
Wysokość 105 mm
Wysokość 4,13 in

Obciążenie

Rozstaw podpór 1,0 m 0,8 kN/m
Rozstaw podpór 1,5 m 0,55 kN/m
Rozstaw podpór 2,0 m 0,37 kN/m
Rozstaw podpór 2,5 m 0,27 kN/m
Rozstaw podpór 3,0 m 0,25 kN/m

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP) 9,68 kg CO₂e
Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200
Declared Unit (LCA) Metr
Declared Unit Quantity (LCA) 1
Ślad węglowy CO2 (GWP) od kołyski po bramę 9,68 kg CO2e / 1 Metr

Dane techniczne

Wykres obciążenia korytka siatkowego typu GRM 105

Wykres obciążenia korytka siatkowego typu GRM 105
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Średnica drutu Przekrój poprzeczny Podtrzymanie funkcji Nr kat. Ilość Najmniejsza sprzedawana ilość
GRM 105 100 A2 3000 mm 100 mm 105 mm 3,9 mm 82 cm² brak 6002451
3 m
GRM 105 150 A2 3000 mm 150 mm 105 mm 3,9 mm 130 cm² brak 6002455
3 m
GRM 105 200 A2 3000 mm 200 mm 105 mm 4,8 mm 175 cm² brak 6002457
3 m
GRM 105 300 A2 3000 mm 300 mm 105 mm 4,8 mm 268 cm² brak 6002460
3 m
GRM 105 400 A2 3000 mm 400 mm 105 mm 4,8 mm 363 cm² brak 6002463
3 m
GRM 105 500 A2 3000 mm 500 mm 105 mm 4,8 mm 459 cm² brak 6002466
3 m
GRM 105 600 A2 3000 mm 600 mm 105 mm 4,8 mm 554 cm² brak 6002469
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa do siatkowego korytka kablowego, zatrzaskiwana A2 Pokrywa do siatkowego korytka kablowego, zatrzaskiwana A2 DGRR 200 A2 6001866
3 m
Łącznik narożny A2 Łącznik narożny A2 GEV 36 A2 6016731
20 Sztuka

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zacisk do mocowania przegrody Zacisk do mocowania przegrody KS GR A2 6062282
30 Sztuka
