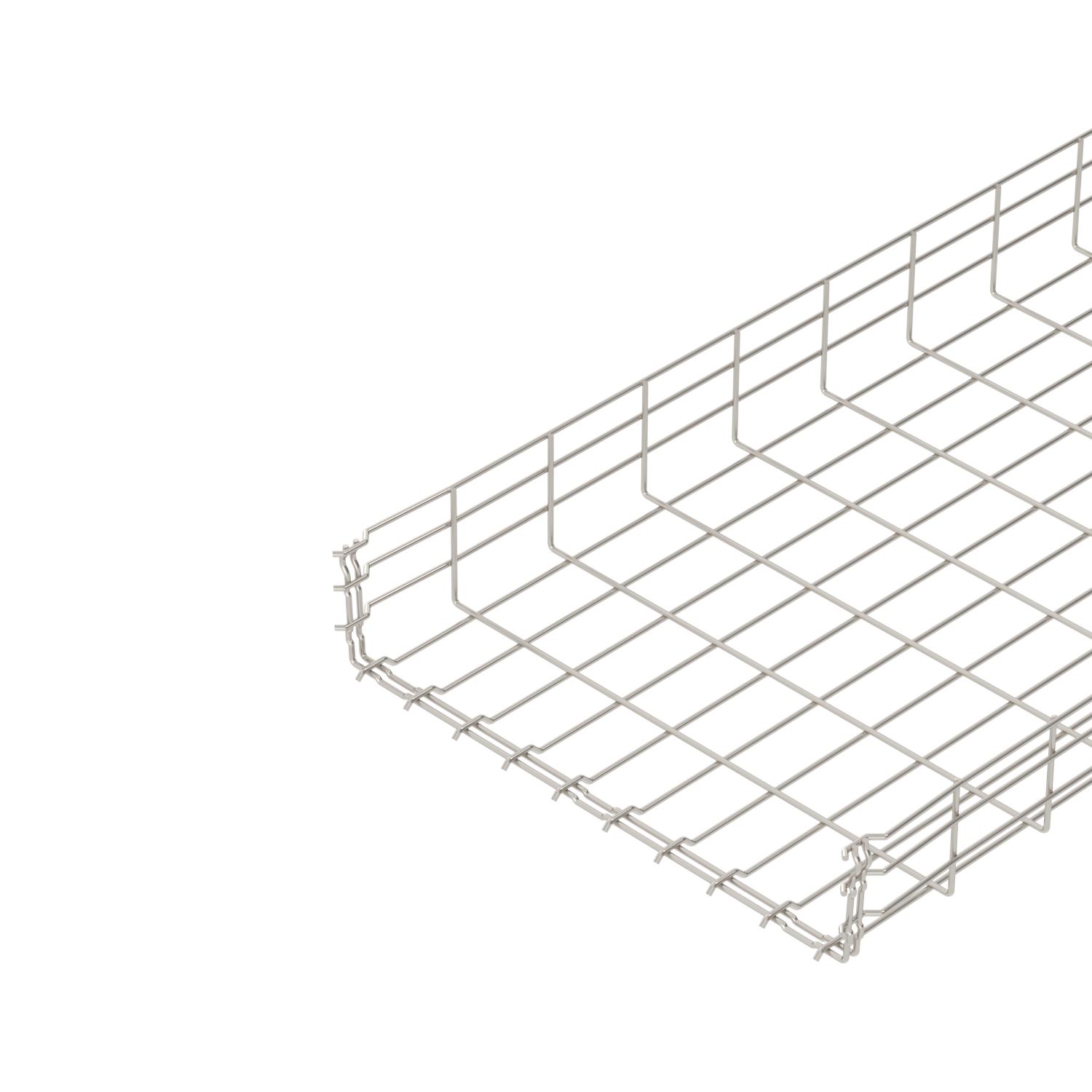

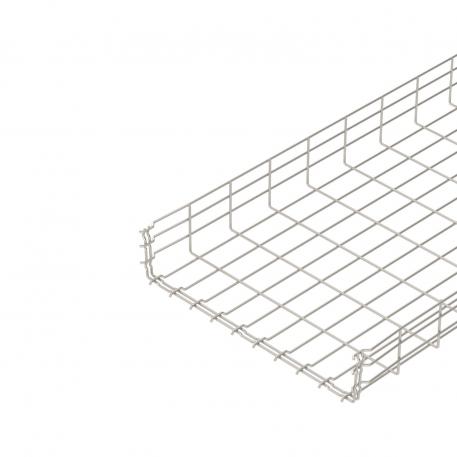

Korytko siatkowe GR-Magic® 105 A2

Nr kat. / Typ

Długość	3000 mm

Szerokość

Wysokość	105 mm

Średnica drutu

Przekrój poprzeczny

Podtrzymanie funkcji	brak

Opis produktu

Opis produktu

Korytko siatkowe z łącznikiem o wysokości boku 105 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 15 dB, z pokrywą 25 dB.

Do korytka siatkowego nie potrzeba dodatkowych elementów łączących, elementy wsuwa się po prostu jedne w drugie. Wielkość oczka wynosi 50 x 100 mm.

Dane techniczne

Forma profilu	Kształt U
Kolor	stal szlachetna
Materiał	stal nierdzewna 1.4301
Podtrzymanie funkcji	brak
Powierzchnia	pusty, po obróbce
Przekrój poprzeczny	45900 mm²
Przekrój poprzeczny	459 cm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe

Średnica drutu	4,8 mm
Stal nierdzewna, wytrawiana	tak
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak

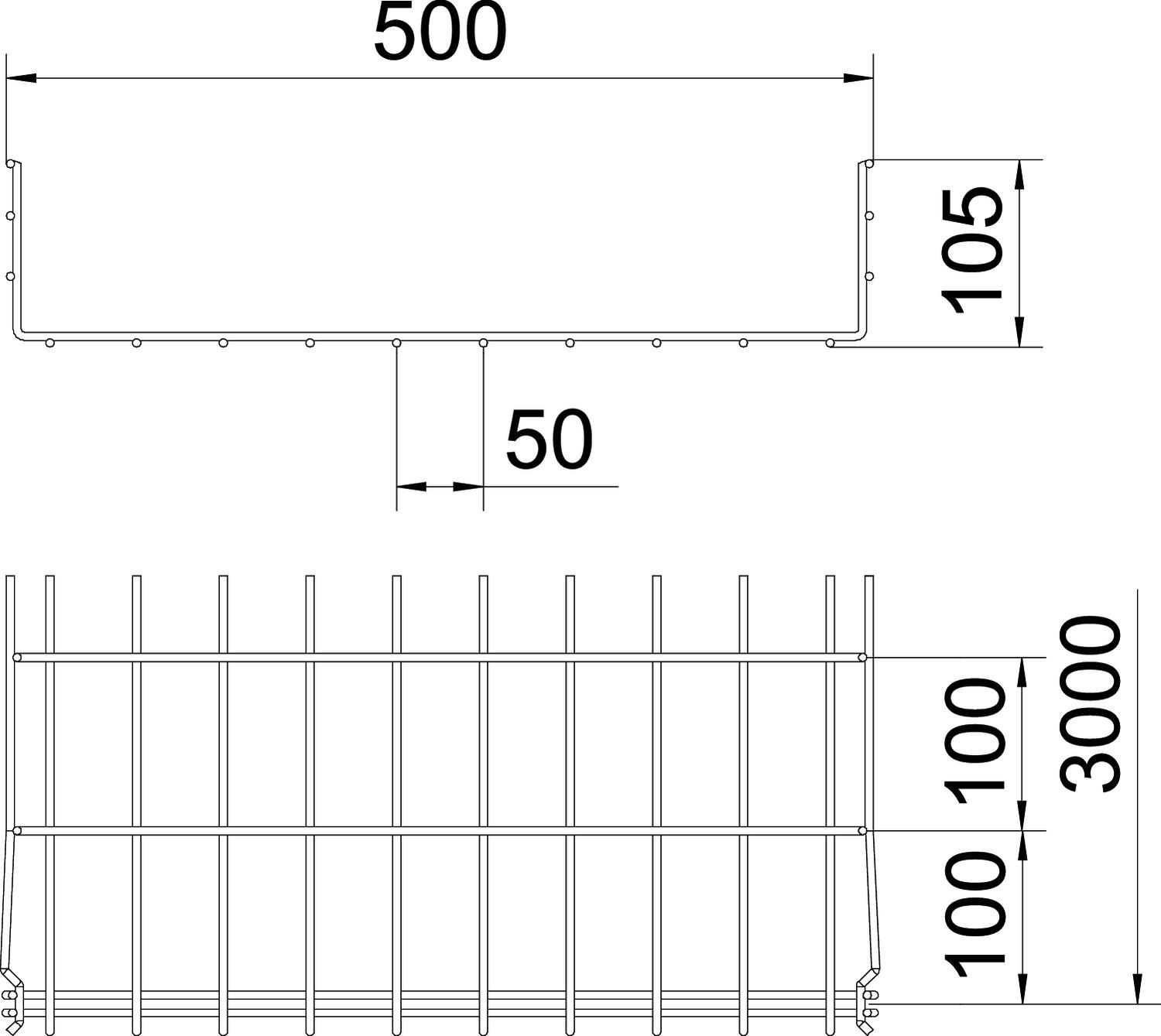

Wymiar	105x500x3000
Zintegrowana przegroda	bez
Złącza bezśrubowe	tak

Rozstaw podpór 2,5 m	0,42 kN/m
Rozstaw podpór 3,0 m	0,3 kN/m

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	15,9728 kg CO2e / 1 Metr

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Średnica drutu	Przekrój poprzeczny	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	brak	6002451	m	3 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	brak	6002455	m	3 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	brak	6002457	m	3 m
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	brak	6002460	m	3 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	brak	6002463	m	3 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	brak	6002466	m	3 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	brak	6002469	m	3 m
