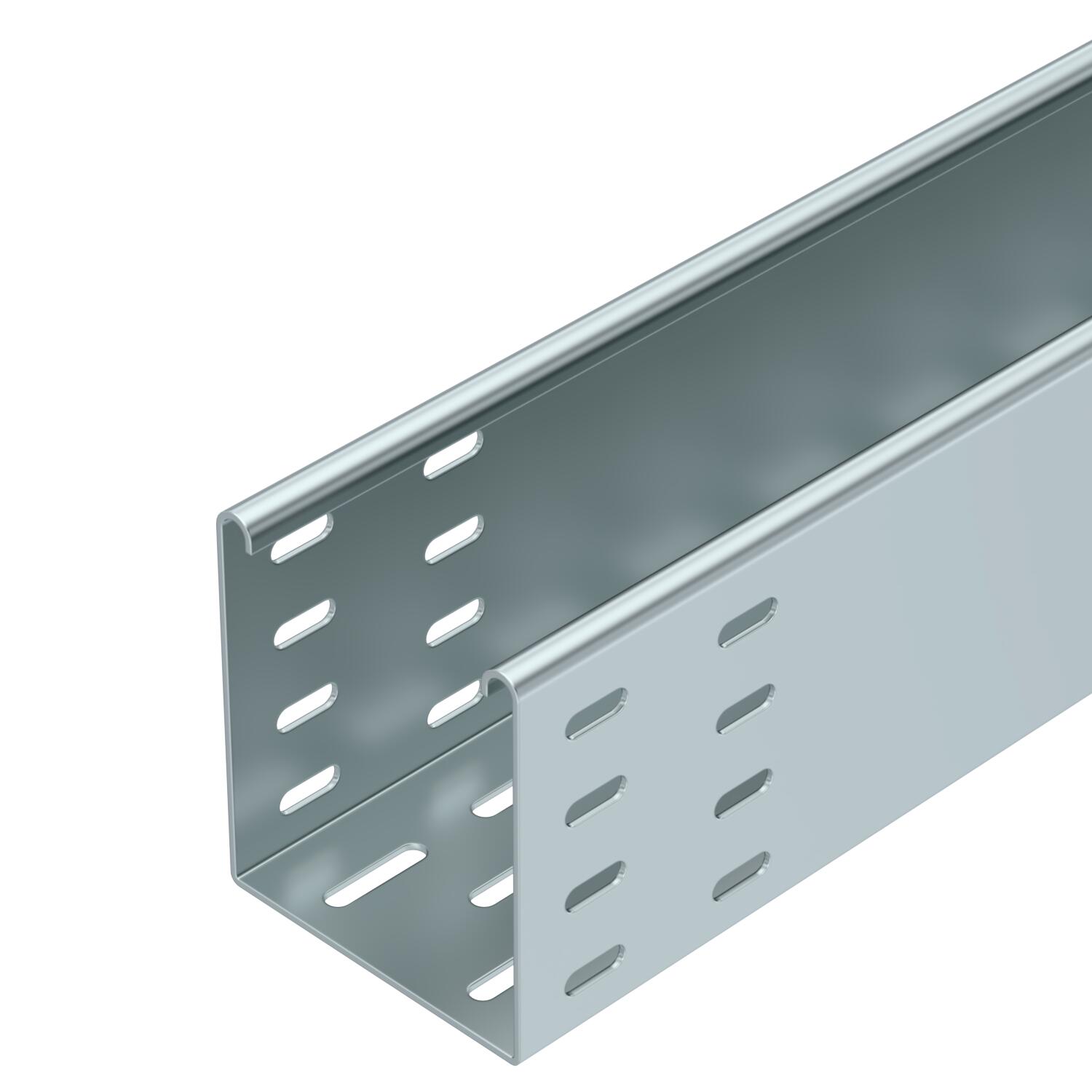

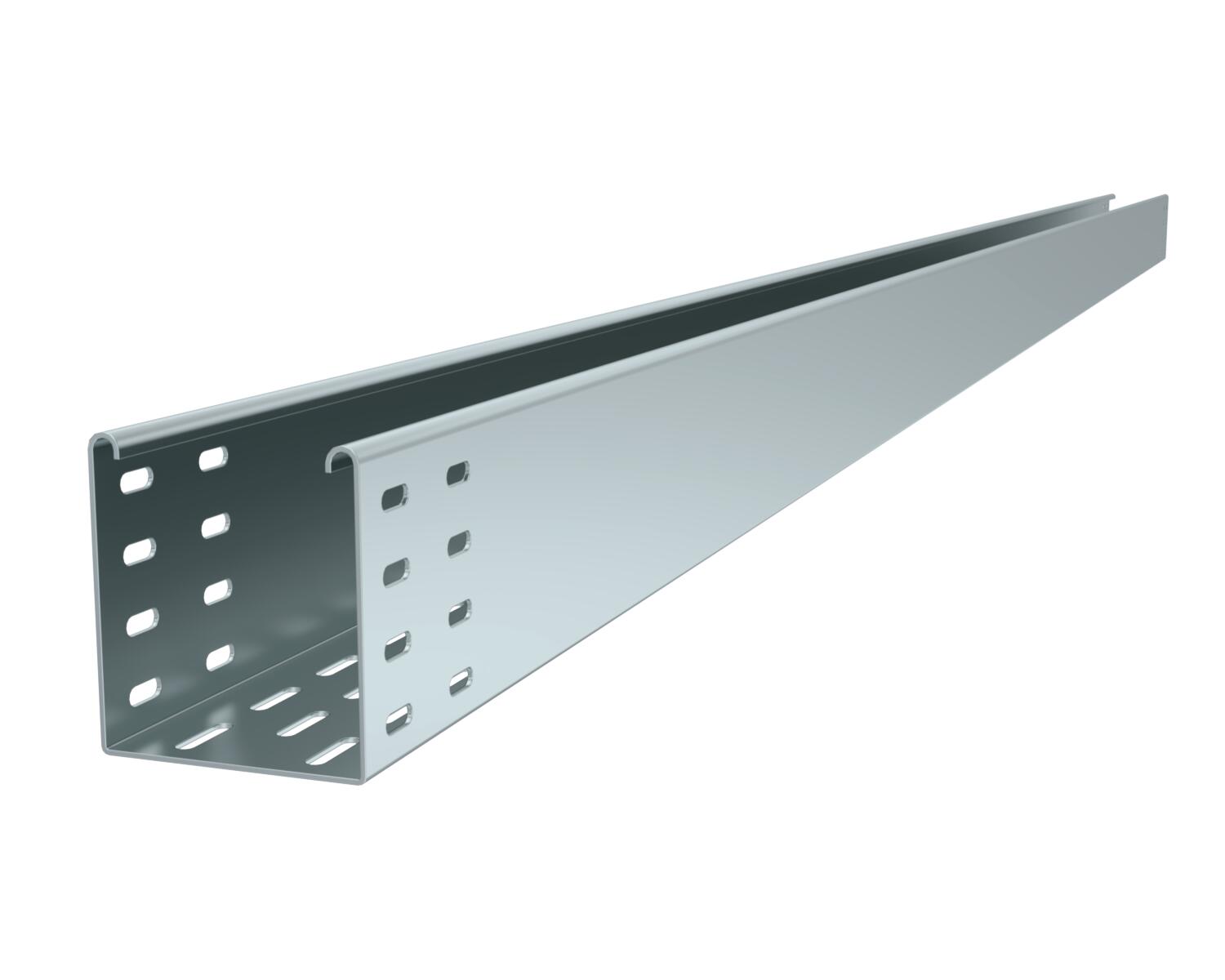

Koryto kablowe BKRS 110 FS
Nr kat. 6061981 | EAN 4012196147007
- Opis produktu
-
Opis produktuCiężki system koryt kablowych BKRS do ciągów komunikacyjnych z perforacją dna, o wysokości burty 110 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
Korytko kablowe jest wyposażone z obydwu stron w perforację łącznika.
Łączniki wzdłużne w potrzebnej ilości należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne

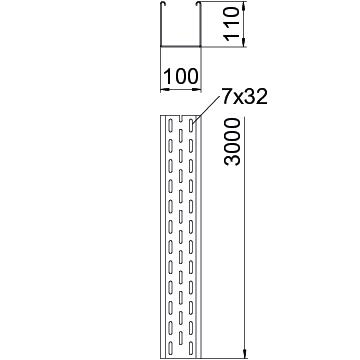

Grubość blachy 0,08 in Grubość blachy 2 mm Kolor cyjan Materiał Stal Perforacja boczna brak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Przekrój poprzeczny 10600 mm² Przekrój poprzeczny 106 cm² Rodzaj złącza kablowego systemu nośnego przykręcane Rysunek otworów NATO brak Seria produktu Seria BKRS Stal nierdzewna, wytrawiana brak Typ obciążenia wg IEC 61537 Typ II Wersja połączenia bez łącznika Wykonanie szerokorozpiętościowe brak Wymiar 110x100x3000 Z pokrywą brak Zgodny z RoHS tak Wymiary
Długość 10 ft Długość 3000 mm Szerokość 100 mm Szerokość 4 in Wymiar B 100 mm Wymiar H 110 mm Wymiar L 3000 mm Wysokość 4 in Wysokość 110 mm Obciążenie
Rozstaw podpór 1,5 m 5,07 kN/m Rozstaw podpór 2,0 m 4,75 kN/m Rozstaw podpór 2,5 m 2,73 kN/m Rozstaw podpór 3,0 m 2 kN/m Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 12,0361 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit Metr Declared Unit Quantity 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 12,0361 kg CO2e / 1 Metr - Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Wysięgnik wspornikowy BKRS FT
STA BKRS 100 FT 6044541 1 Sztuka
Profil wsporczy 100 FS
STP Z 1010 FS 6044581 1 Sztuka
Wspornik Z BKRS FT
ZST 110 BKRS FT 6044603 25 Sztuka
Pokrywa z blachy ryflowanej DBKR FS
DBKR 100 FS 6049119 3 m
Łącznik wzdłużno-kątowy 110 FS
RLVL 110 FS 6067131 10 Sztuka
Blacha redukcyjno-zakończeniowa 110 FS
RWEB 110 FS 7111096 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Klamra pokrywy G
DK DBKR G 6049280 30 Sztuka
Element przeciwpyłowy i listwa łącząca FS
SSE SSLB 100 FS 6049290 1 Sztuka
Przegroda Z 110 FS
TSG110Z BKRS FS 6062391 3 m - Do pobrania
-
