Koryto kablowe BKRS 110 FS 3000 | 400 | 2 | brak | Stal | cynkowana metodą Sendzimira

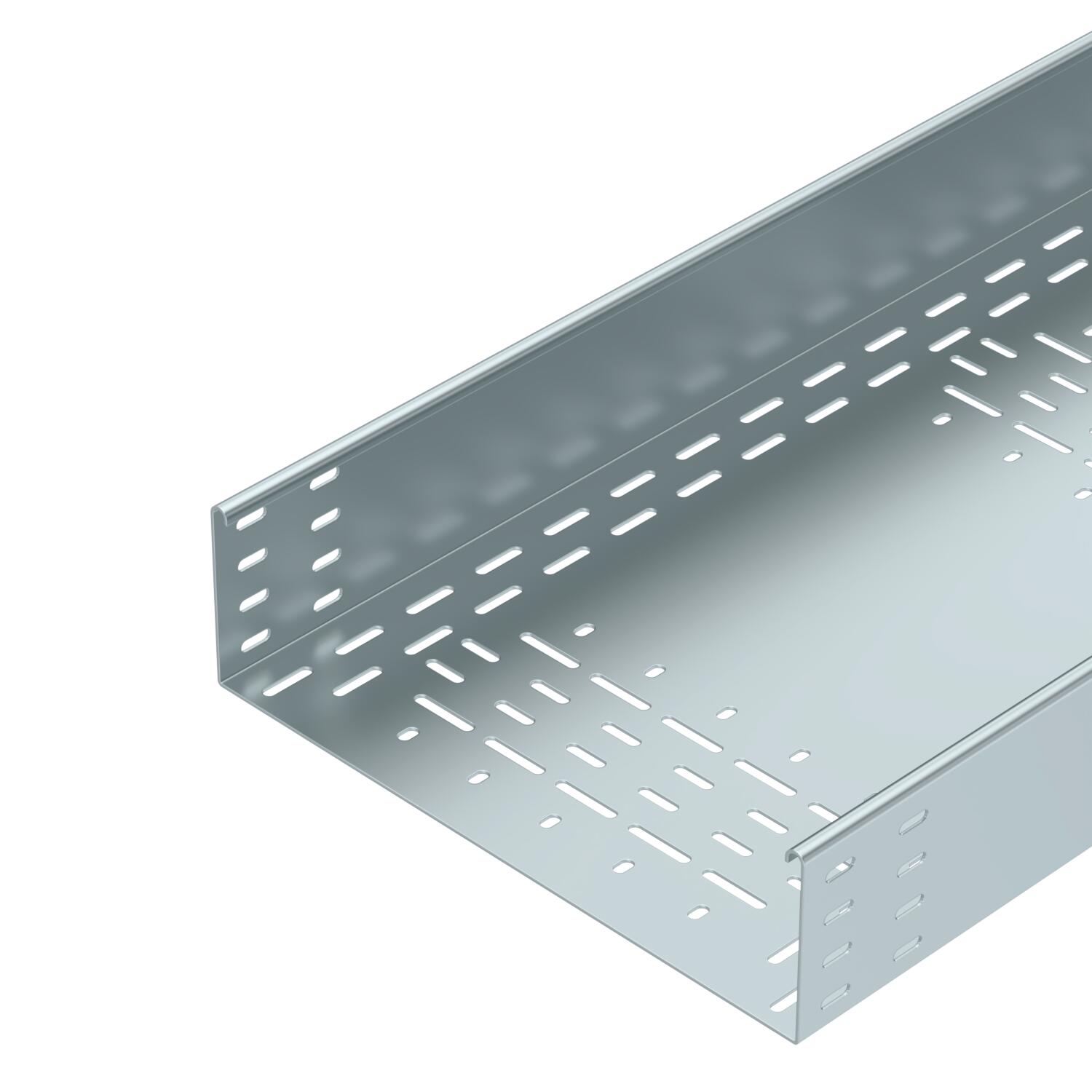

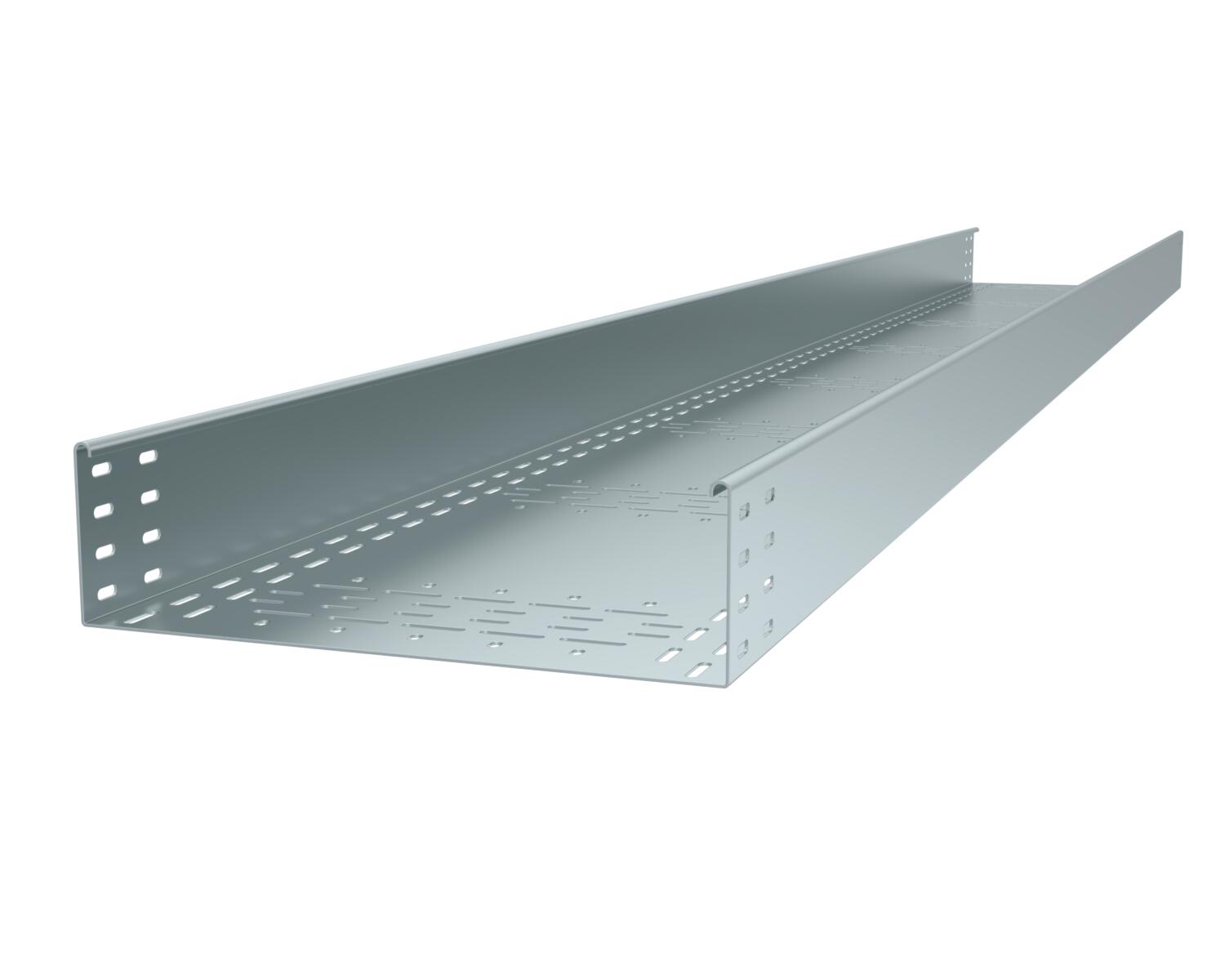

Koryto kablowe BKRS 110 FS

Nr kat. 6061987 | EAN 4012196147052

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość blachy	2 mm

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

Ciężki system koryt kablowych BKRS do ciągów komunikacyjnych z perforacją dna, o wysokości burty 110 mm.

Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Dane techniczne

Grubość blachy	2 mm
Grubość blachy	0,08 in
Materiał	Stal
Perforacja boczna	brak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	396 cm²
Przekrój poprzeczny	39600 mm²

Rodzaj złącza kablowego systemu nośnego	przykręcane
Rysunek otworów NATO	brak
Stal nierdzewna, wytrawiana	brak
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	bez łącznika
Wykonanie szerokorozpiętościowe	brak
Wymiar	110x400x3000
Z pokrywą	brak

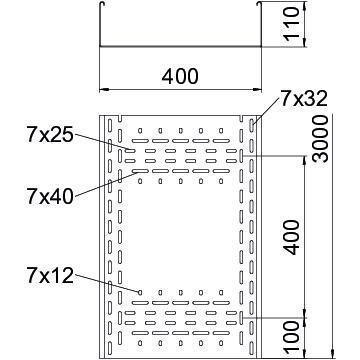

Wymiary

Długość	3000 mm
Długość	10 ft
Szerokość	16 in
Szerokość	400 mm
Wymiar B	400 mm

Wymiar H	110 mm
Wymiar L	3000 mm
Wysokość	110 mm
Wysokość	4 in

Obciążenie

Rozstaw podpór 1,5 m	3,44 kN/m
Rozstaw podpór 2,0 m	3,33 kN/m

Rozstaw podpór 2,5 m	2,61 kN/m
Rozstaw podpór 3,0 m	2,08 kN/m

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość blachy	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BKRS 1110 FS	3000 mm	100 mm	2 mm	brak	Stal	cynkowana metodą Sendzimira	6061981	m	3 m
BKRS 1120 FS	3000 mm	200 mm	2 mm	brak	Stal	cynkowana metodą Sendzimira	6061983	m	3 m
BKRS 1130 FS	3000 mm	300 mm	2 mm	brak	Stal	cynkowana metodą Sendzimira	6061985	m	3 m
BKRS 1140 FS	3000 mm	400 mm	2 mm	brak	Stal	cynkowana metodą Sendzimira	6061987	m	3 m
BKRS 1150 FS	3000 mm	500 mm	2 mm	brak	Stal	cynkowana metodą Sendzimira	6061989	m	3 m
BKRS 1160 FS	3000 mm	600 mm	2 mm	brak	Stal	cynkowana metodą Sendzimira	6061991	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Wysięgnik wspornikowy BKRS FT	STA BKRS 400 FT	6044547	Sztuka	1 Sztuka
Profil wsporczy 100 FS	STP Z 1040 FS	6044587	Sztuka	1 Sztuka
BKRS Z support FT	ZST 110 BKRS FT	6044603	Sztuka	25 Sztuka
Pokrywa z blachy ryflowanej DBKR FS	DBKR 400 FS	6049125	m	3 m
Łącznik wzdłużno-kątowy 110 FS	RLVL 110 FS	6067131	Sztuka	10 Sztuka
Blacha redukcyjno-zakończeniowa 110 FS	RWEB 140 FS	7111428	Sztuka	1 Sztuka

Akcesoria montażowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Klamra pokrywy G	DK DBKR G	6049280	Sztuka	30 Sztuka
Element przeciwpyłowy i listwa łącząca FS	SSE SSLB 400 FS	6049296	Sztuka	1 Sztuka
Przegroda Z 110 FS	TSG110Z BKRS FS	6062391	m	3 m
